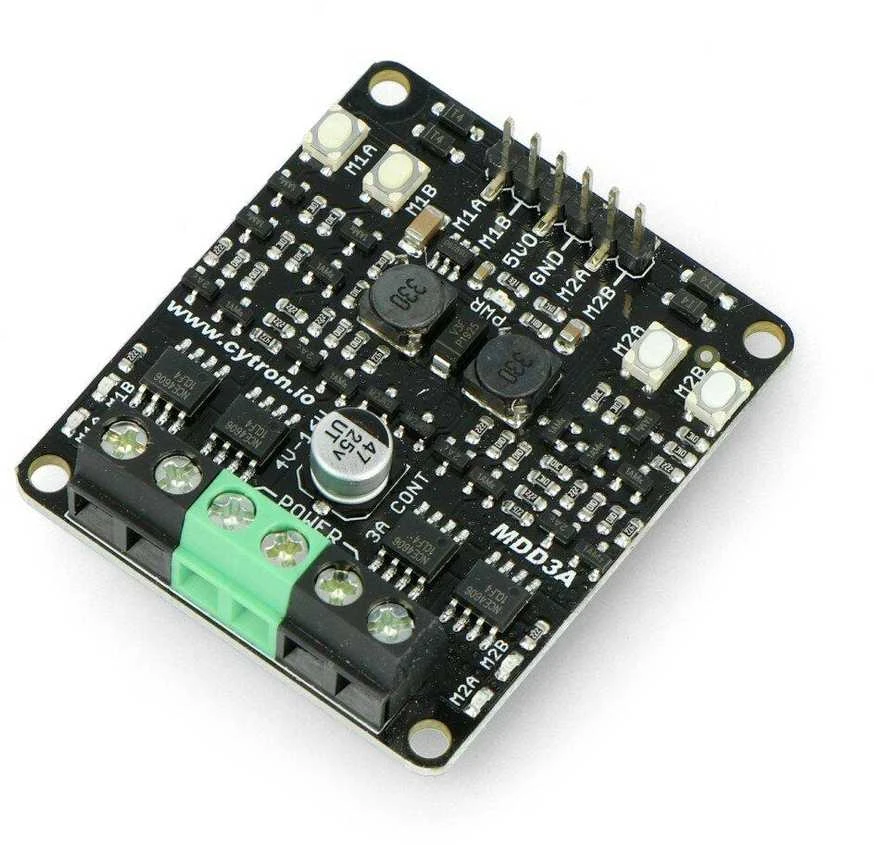

Cytron MDD3A variklio valdiklis turi galimybę valdyti 2 nuolatinės srovės variklius arba 1 žingsninį variklį. Vieno kanalo nuolatinė srovė yra 3 A (momentinė 5 A). Maitinimo įtampa yra nuo 4 V iki 16 V. Valdiklis veikia su 1,8 V, 3,3 V, 5 V ir 12 V logine įtampa (PWM ir DIR), todėl jį galima valdyti bet kokiu mikrovaldikliu, pvz., Arduino ar Raspberry.

Specifikacijos:

Maitinimo įtampa: nuo 4 V iki 16 V
Loginės dalies įtampa: 1,8 V, 3,3 V, 5 V ir 12 V
Srovė vienam kanalui: 3 A (5 A momentinė)
Kanalų kiekis:

Nuolatinės srovės variklis: 2
Žingsninis variklis: 1

Visas NMOS H tiltas geresniam veikimui be aušintuvų
PWM greičio reguliavimo dažnis iki 20 kHz

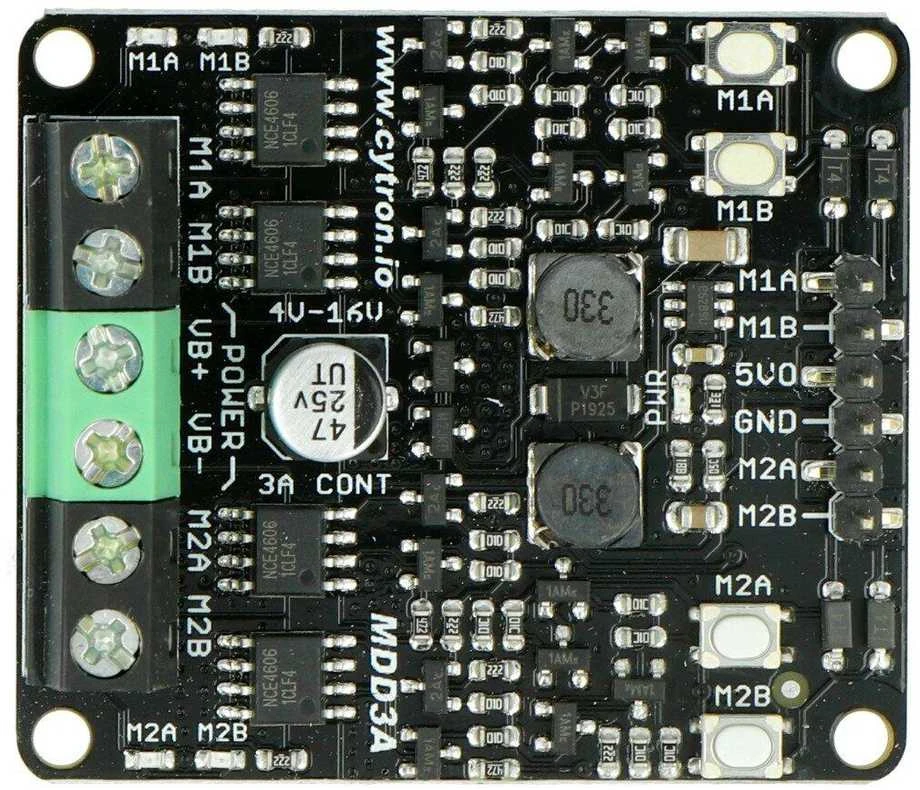

4 mygtukai greitam sistemos testavimui
Matmenys: 48 x 42 mm
Svoris: 14,5 g

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Cytron
Modelis

AN-15819
Modelio pavadinimas

AN-15819

Atsiliepimų nėra

Atsiliepimų politika

1. Kiek nuolatinės srovės variklių gali valdyti Cytron MDD3A valdiklis?

Šis variklio valdiklis gali valdyti du nuolatinės srovės variklius vienu metu. Taip pat jis tinka ir vieno žingsninio variklio valdymui. Įrenginys yra universali valdymo plokštė, suderinama su daugeliu robotikos projektų, kur reikia valdyti kelias mašinas arba sukurti tikslią judesio sistemą.

2. Kokia didžiausia srovė, kurią atlaiko vienas valdiklio kanalas?

Vienas valdymo kanalas palaiko iki 3 amperų nuolatinės srovės, o trumpalaikis momentinis srovės šuolis gali siekti 5 A. Ši galia leidžia valdyti gana galingus mažus ir vidutinius DC variklius. Dėl NMOS H tilto konstrukcijos įrenginys veikia efektyviai net be papildomo aušinimo.

3. Su kokiais mikrovaldikliais yra suderinamas šis variklių valdiklis?

Valdiklis veikia su 1,8 V, 3,3 V, 5 V ir 12 V loginės dalies įtampa, todėl jį galima prijungti prie Arduino, Raspberry Pi ar kitų populiarų plokščių. Valdymo signalai yra PWM ir DIR. Šis suderinamumas daro jį patogiu sprendimu namų gamintojams ir mokymosi projektams.

4. Kokio dydžio variklius galima prijungti prie šios valdymo plokštės?

Priklausomai nuo jūsų variklio parametrų, įrenginys tinka varikliams, kurių darbinė įtampa yra nuo 4 iki 16 voltų. Toks maitinimo įtampos diapazonas apima daugelį įprastų 6V, 12V ar kitų mažos įtampos variklių. Svarbu, kad variklio vardinė srovė neviršytų 3A vienam kanalui.

5. Kokios yra pagrindinės šio H tilto valdiklio techninės savybės?

Plokštė turi iki 20 kHz PWM dažnį greičio reguliavimui ir keturis integruotus mygtukus greitam bandomajam paleidimui. Jos matmenys yra 48 x 42 mm, o svoris – 14,5 gramo. Šios savybės užtikrina tikslią variklio kontrolę ir patogų įrenginio naudojimą įvairiuose elektronikos projektuose.
