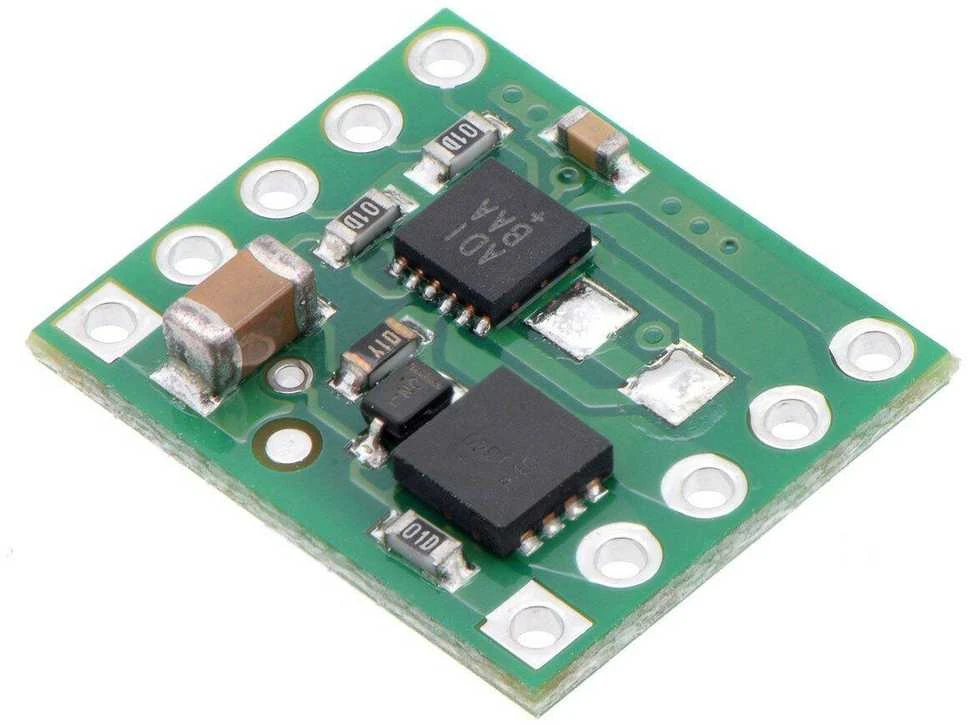

MAX14870 sistemos pagrindu sukurtas modulis leidžia valdyti vieną nuolatinės srovės variklį. Variklis gali būti maitinamas nuo 4,5 V iki 36 V, esant nuolatinei 1,7 A srovei, laikinai (kelioms sekundėms) iki 2,5 A.

Specifikacijos:

Kanalų skaičius: 1
Maitinimo įtampa: nuo 4,5 V iki 36 V
Nuolatinė srovė kanale: 1,7 A
Didžiausia momentinė srovė kanale: 2,5 A
Didžiausias PWM signalo dažnis: 50 kHz
Apsauginė maitinimo šaltinio apsauga

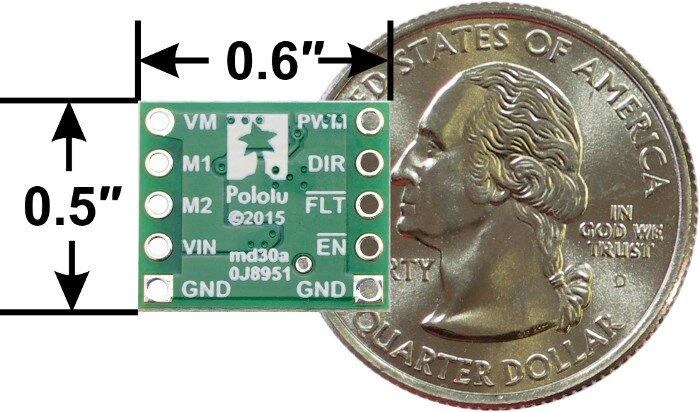

Matmenys: 15,5 x 13,0 mm
Svoris: 5 g (be jungčių)

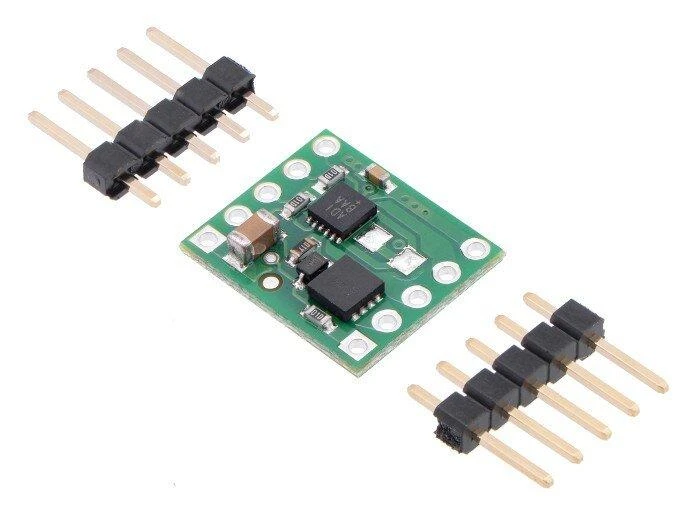

Komplekte modulis ir auksinių kaiščių jungtys

Nuorodos:
Gamintojo puslapis

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Pololu
Modelis

AN-04200
Modelio pavadinimas

AN-04200

Atsiliepimų nėra

Atsiliepimų politika

1. Ar MAX14870 moduliu galiu valdyti bet kokį nuolatinės srovės variklį?

Taip, šiuo moduliu valdysite vieną nuolatinės srovės variklį. Svarbiausia, kad variklio darbinė įtampa tilptų nuo 4,5 V iki 36 V. Taip pat atkreipkite dėmesį į srovę – modulis užtikrina nuolatinę 1,7 A srovę, o trumpai gali atlaikyti iki 2,5 A.

2. Kokia maksimali maitinimo įtampa ir srovė šiam valdikliui?

Nuolatinės srovės variklio valdiklis leidžia naudoti nuo 4,5 V iki 36 V maitinimą. Nuolatinė srovės riba yra 1,7 A. Turėkite omenyje, kad trumpalaikė momentinė srovė gali siekti iki 2,5 A, tačiau jos ilgai neviršykite.

3. Kokio dydžio yra MAX14870 variklio valdiklio modulis?

Šis vieno kanalo valdiklis yra labai kompaktiškas. Jo matmenys yra tik 15,5 x 13,0 mm. Dėl mažo dydžio jį lengva įmontuoti į įvairius projektus. Svoris be jungčių tesiekia vos 5 gramus, todėl jis idealiai tinka, kai reikia taupyti erdvę.

4. Kaip dažnai galiu perjungti variklį naudodamas PWM signalą?

Maksimalus šio modulio palaikomas PWM signalo dažnis yra 50 kHz. Tai reiškia, kad galėsite labai smulkiai ir tiksliai reguliuoti variklio greitį ar padėtį. Dėl didelio dažnio variklio darbas bus sklandesnis.

5. Ar komplekte yra viskas, ko reikia modulio prijungimui?

Taip, pirkdami šį MAX14870 pagrindu veikiantį variklio valdiklį, kartu gausite ir reikiamas jungtis. Pridėtos auksinių kaiščių jungtys, skirtos lituoti prie modulio. Taip galėsite lengvai jį prijungti prie kitų grandinių ar jungčių plokščių.
