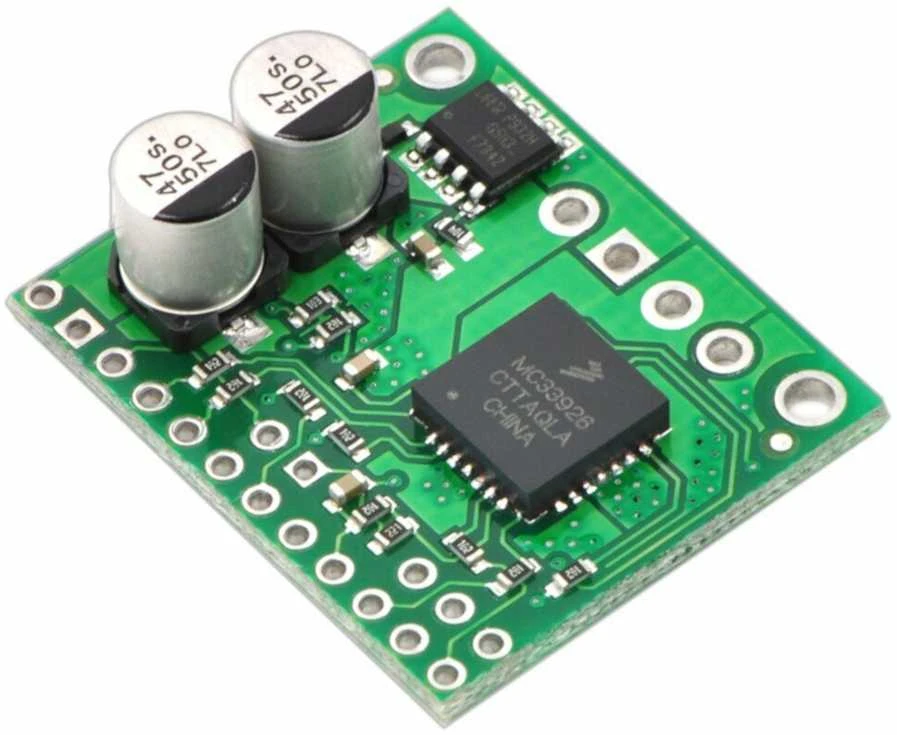

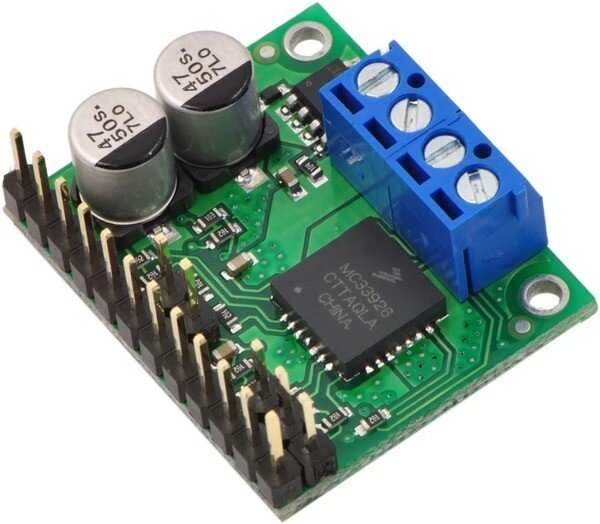

MC33926, vieno kanalo 28V/2.5A variklio valdiklis, Pololu 1212

MC33926 pagrindu sukurtas modulis leidžia valdyti variklius, kurių maitinimo įtampa yra iki 28 V, o nuolatinė srovė siekia iki 3 A (esant pakankamam aušinimui). Valdiklis kelias sekundes taip pat gali atlaikyti iki 5 A srovės pikus. Greitis gali būti valdomas PWM signalu iki 20 kHz. Analoginė FB išvestis leidžia išmatuoti variklių, kurių jautrumas yra 0,525 V/A, srovės suvartojimą. Modulis taip pat turi apsaugą nuo per didelio srovės srauto ir perkaitimo.

Specifikacijos:

• Variklio maitinimo įtampa: 5 V - 28 V
• Loginių signalų įtampa: 2,5 V - 5,5 V
• Nuolatinė išėjimo srovė: 2,5 A (iki 3 A su radiatoriumi)
• Didžiausia momentinė srovė: 5 A
• PWM dažnis: iki 20 kHz
• Apsauga nuo neteisingo maitinimo šaltinio
• Matmenys: 45,7 x 27,9 mm
• Svoris: 8 g

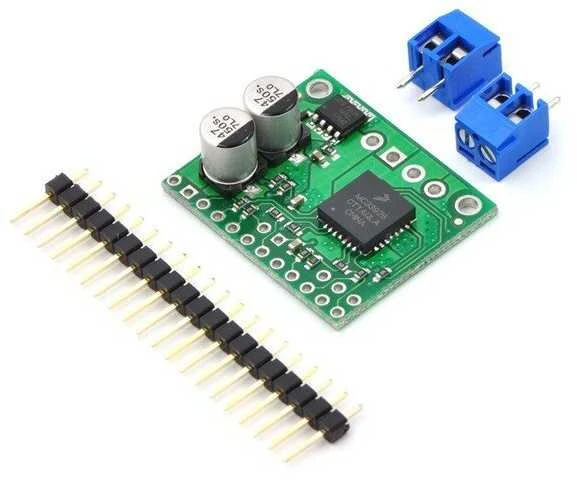

Komplekte:

• Modulis
• Maitinimo jungtis
• Auksinis kaištis


Nuorodos:
Gamintojo puslapis
