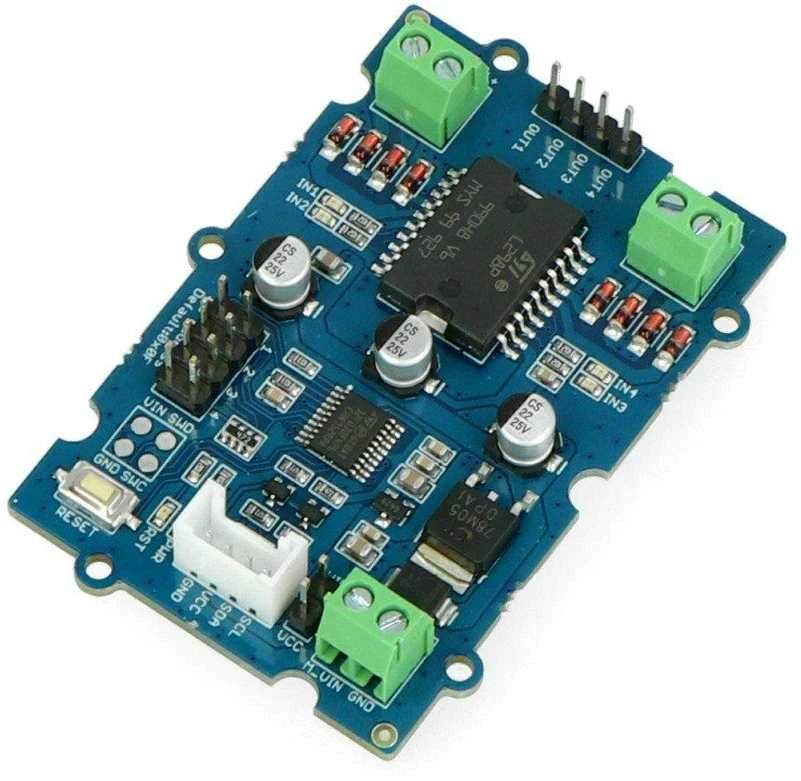

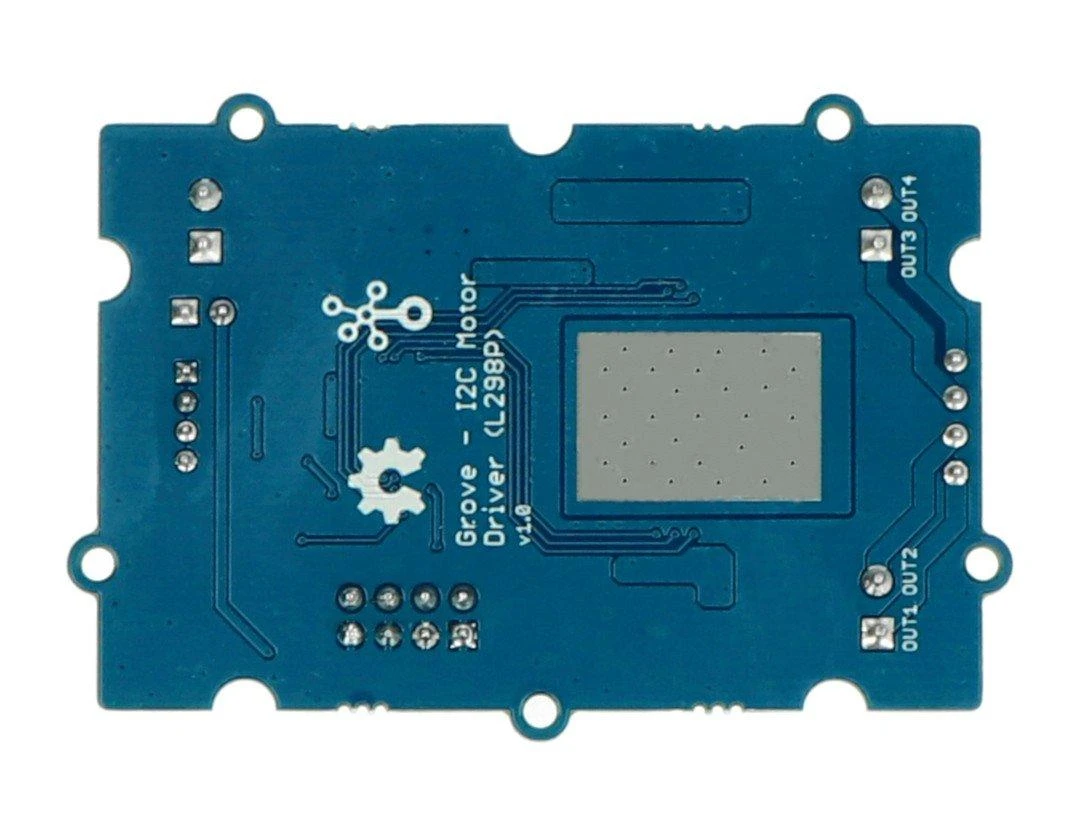

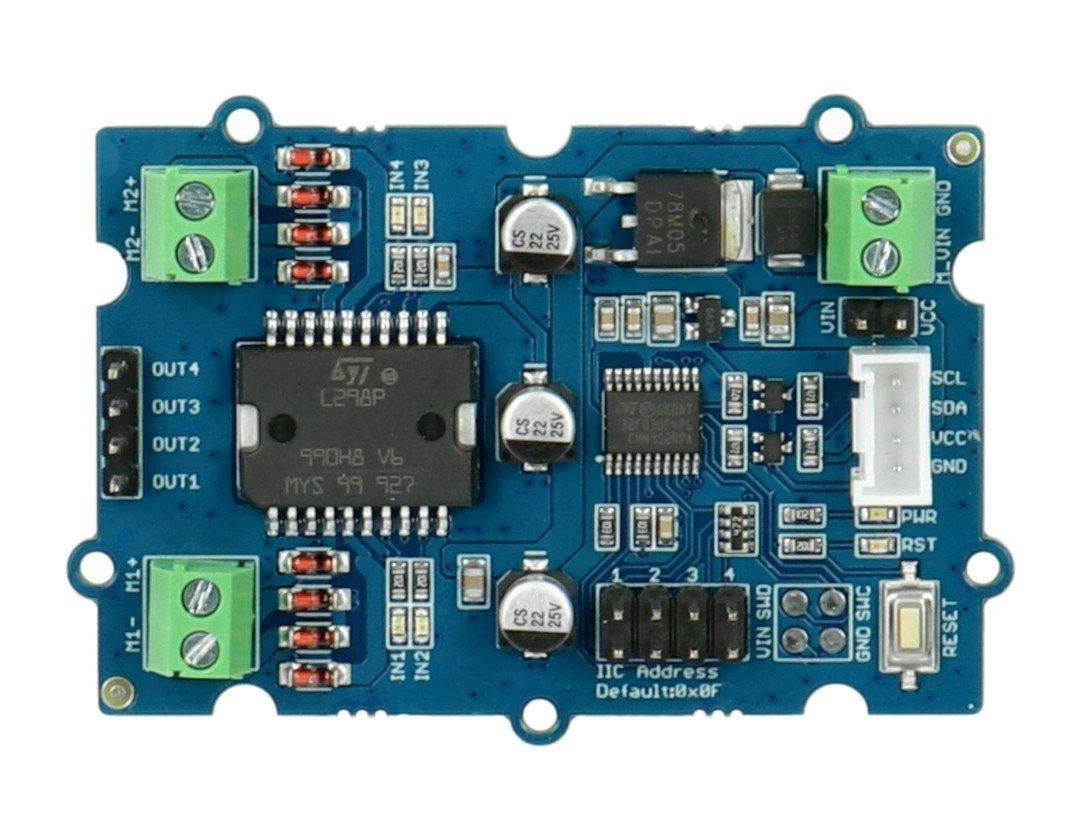

Modulis su L298P variklio valdikliu, palaikantis du nuolatinės srovės variklius arba vieną žingsninį variklį. Valdiklio palaikoma įtampa yra nuo 6 V iki 12 V, o nuolatinė kanalo srovė yra 1 A, maks. 2 A. Sąveikauja per I2C sąsają. Grove jungtimi lengva prijungti modulį prie pagrindinės plokštės.

Specifikacijos:

Sistema: STM32f030f4P6
Variklio maitinimo įtampa: nuo 6 V iki 12 V
Didžiausia srovė: 2 A, 1 A kanale
Modulio maitinimo įtampa: 5 V
Sąsaja: Grove I2C
I2C adresas: default 0x0f, galima keisti
Kanalų skaičius: 2
Matmenys: 64 x 44 mm

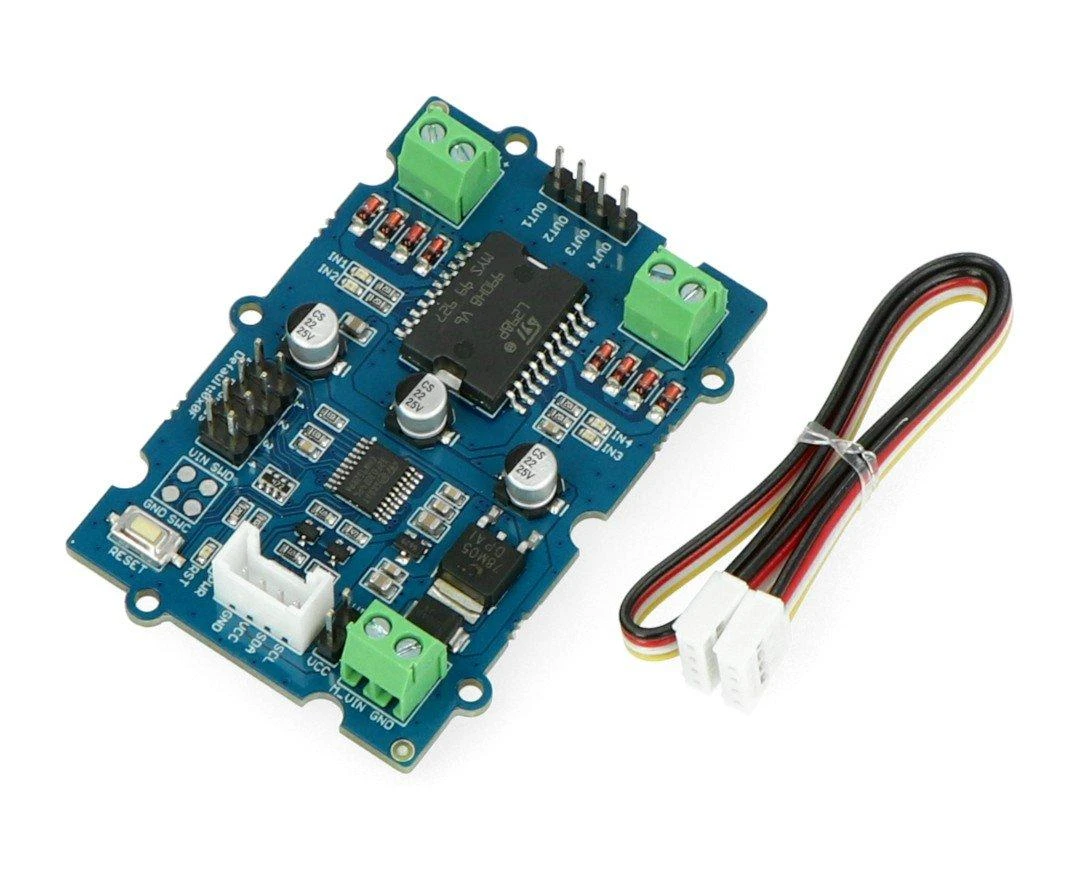

Komplekte:

Grove variklio valdiklis
Grove laidas

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Seeed Studio
Modelis

AN-16906
Modelio pavadinimas

AN-16906

* Anksčiau taikyta Varle.lt kaina

Gamintojas Seeed Studio

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip prijungti Grove L298P variklio valdiklį prie plokštės?

Grove L298P variklio modulis jungiamas paprastai ir greitai. Tam skirta standartinė Grove jungtis ir laidas. Prijunkite Grove laidą tarp moderio ir pagrindinės mikrovaldiklio plokštės, pavyzdžiui, Arduino. Sistema susižino per I2C sąsają. Tai nereikalauja litavimo ar kitokių sudėtingų darbų, tad tinka ir pradedantiesiems.

2. Kokia įtampa reikalinga L298P variklio valdymui?

Šis grove variklio valdiklis reikalauja dviejų skirtingų maitinimo įtampų. Paties modulio elektronikai būtina 5 V įtampa. Tuo tarpu prijungiamiems nuolatiniams varikliams tiekti galima nuo 6 V iki 12 V nuolatinės srovės. Ši aukštesnė variklio įtampa paduodama per atskirus gnybtus modulyje.

3. Kokią srovę gali tiekti kiekvienas L298P kanalas?

Kiekvienas kanalas monotoriškai gali tiekti iki 1 ampero nuolatinės srovės. Nepamirškite, kad maksimali bendra trumpalaikė kanalo srovė yra 2 amperai. Planuojant sunkų apkrovimą, verčiau neviršykite 1 A kanalui, kad modulis persikaitintų. Ši MS ribą dažnai nurodo nudatinio sroviams gamintojai.

4. Ar grove L298P tinka žingsniniam varikliui valdyti?

Taip, šis modelis su L298P lustu puikiai tinka vienam žingsniniam varikliui. Naudodami abu turimus kanalus, galite valdyti dviejų fazių žingsninį variklį. Sistema sukonfigūruota per STM32 procesorių. Kai norite valdyti žingsninį, teks nustatyti programinę įrangą. Tai įprasta praktika naudojant šį modul.

5. Koks numatytasis I2C adresas šiam Seeed Studio moduliui?

Šio pagaminto modulio numatytasis posistemio I2C adresas yra 0x0f. Jeigu jūsų projekte naudojama daugiau įrenginių viena magistrale, šį adresą galima pakeisti. Universali platforma per stalines jungtis lengvai pritaiko konfigūraciją. Dėl to išvengsite persidengimų t kaius kietuoti klaidom valdenkomdu bitais.
