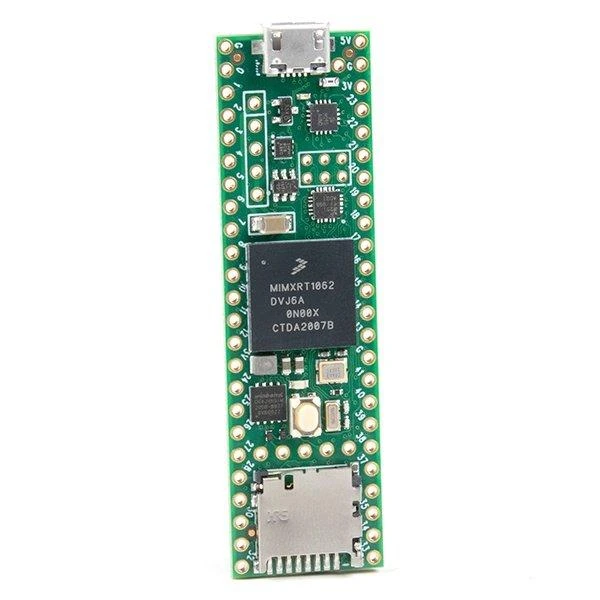

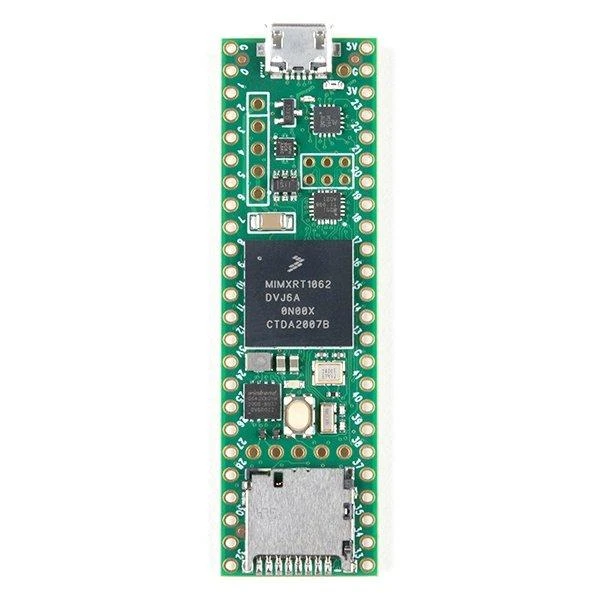

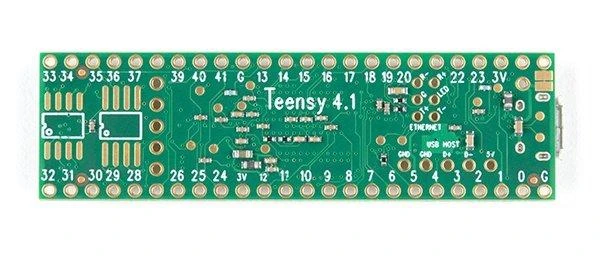

Teensy 4.1 gamina SparkFun. Jame yra dviejų branduolių ARM Cortex-M7 procesorius, kurio taktinis dažnis yra 600 MHz, su NXP iMXRT1062 lustu. Plokštės flash atmintis yra 8 MB, t. y. keturis kartus daugiau nei ankstesnėje Teensy 4.0 versijoje, be to, ji suteikia daugiau įvesties / išvesties galimybių, įskaitant Ethernet PHY, microSD kortelės lizdą ir USB pagrindinio kompiuterio prievadą. Šioje versijoje nėra įlituotų auksinių kaiščių jungčių.

Specifikacijos:

Procesorius: ARM Cortex-M7 600 MHz dviejų branduolių
RAM: 1024 kB
Flash atmintis: 8 MB (64 kB skirta atkūrimo atminčiai ir EEPROM)
USB pagrindinio kompiuterio prievadas
2 lustai papildomai programinės įrangos atminčiai
55 I/O kaiščiai
3x CAN magistralė (1x CAN FD)
2x I2S skaitmeninis garsas
1x S/PDIF skaitmeninis garsas
1x SDIO (4 bitų) SD
3x SPI, visi su 16 FIFO
7 SMT apatiniai signaliniai padai
8 nuoseklieji prievadai
32 bendrosios paskirties DMA kanalai
35 PWM kaiščiai
42 I/O su plokštės kaiščio jungtimi
18 analoginių įėjimų
Kriptografinis pagreitis
Atsitiktinių skaičių generatorius
RTC datos / laiko lustas
Programuojamas FlexIO
Pikselių apdorojimo srautas
Kryžminis paleidimas periferiniuose įrenginiuose
10/100 Mb DP72714 PHY (6 kontaktų)
MicroSD kortelės lizdas
Maitinimo įjungimo/išjungimo valdymas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Sparkfun
Modelis

AN-20917
Modelio pavadinimas

AN-20917

Atsiliepimų nėra

Atsiliepimų politika

1. Kokias atminties galimybes turi Teensy 4.1 plokštė?

Teensy 4.1 turi 8 MB flash atminties, tai keturis kartus daugiau nei ankstesnė versija. Be to, yra 1024 kB operatyviosios atminties ir du lustai papildomai programinės įrangos laikymui. Ši plokštė taip pat palaiko microSD korteles per lizdą, todėl galima ženkliai padidinti duomenų saugojimo kiekį.

2. Kuo ši modifikacija skiriasi nuo ankstesnės Teeney 4.0?

Skirtumai akivaizdūs: naujoji versija turi Ethernet PHY jungtį, microSD lizdą ir USB pagrindinio kompiuterio prievadą. Flash atminties kiekis išaugo iki 8 MB, o bendras įvesties ir išvesties kaiščių skaičius padidėjo iki 55. Tačiau ši plokštė parduodama be įlituotų auksinių kaiščių.

3. Ar ši plokštė tinka garso projektams su I2S?

Taip, plokštė turi du skaitmeninio garso I2S kanalus ir vieną S/PDIF išėjimą. Šios magistralės leidžia prijungti išorinius garso kodekus ar stiprintuvus. Su galingu 600 MHz dviejų branduolių procesoriumi galima apdoroti aukštos kokybės garsą ir sukurti sintezatorius ar garso efektų procesorius.

4. Kokius ryšio protokolus palaiko ši įterptinė plokštė?

Plokštė palaiko tris CAN magistrales, viena iš jų yra CAN FD, taip pat tris SPI kanalus ir aštuonis nuosekliuosius prievadus. Be to, yra Ethernet PHY, skirtas tinklo ryšiui, ir USB pagrindinio kompiuterio jungtis. Šios galimybės tinka sudėtingoms komunikacijos sistemoms.

5. Ar galima valdyti daug šviesos diodų su PWM kaiščiais?

Taip, šioje mikrovaldiklių plokštėje yra net 35 PWM kaiščiai. Jais galima atskirai valdyti šviesos diodų ryškumą ar servovariklių judesius. Bendras įvesties ir išvesties kaiščių skaičius siekia 55, iš kurių 42 yra prieinami per standartinę kaiščių jungtį, todėl lengva prijungti daug valdomų elementų.
