1. Kokią įtampos matavimo diapazoną turi šis osciloskopas?

Šis vieno kanalo osciloskopas gali matuoti signalus nuo 5 mV/div iki 20 V/div. Platus matavimo diapazonas leidžia tirti tiek silpnus, tiek gana aukštos įtampos signalus. Jautrumo paklaida yra mažesnė nei 5%, o maksimali leistina įėjimo įtampa yra 50V. Tai suteikia universalumą įvairiems elektronikos projektams.

2. Koks yra įrenginio dažnių juostos plotis?

Prietaiso analoginis dažnių juostos plotis yra nuo 0 iki 200 kHz. Šis parametras nurodo maksimalų signalo dažnį, kurį osciloskopas gali tiksliai atvaizduoti. Atrankos dažnis realiu laiku siekia 1 Msps (mėginių per sekundę). Tokios charakteristikos tinka daugeliui audio ir žemųjų dažnių matavimų.

3. Ar reikia specialaus maitinimo šaltinio?

Taip, reikia paruošti išorinį 9 V nuolatinės srovės maitinimo šaltinį. Svarbu, kad įtampa būtų būtent 9 V, nes aukštesnė ar žemesnė gali sutrikdyti veikimą. Prijungti galite naudodami standartinį 5,5 mm / 2,1 mm kištuką arba per papildomą 0,1 colio žingsnio kontaktų jungtį. Maitinimas į komplektą neįeina.

4. Kokie yra surinkimo reikalavimai?

Surinkimui reikalingi pagrindiniai litavimo įgūdžiai ir elementarus trikčių šalinimas. Rinkinys skirtas asmeniniam montavimui, nes analoginė dalis yra atskiroje plokštėje, kurią turi sumontuoti naudotojas. Pagrindinė plokštė su procesoriumi ir ekranu yra jau surenkama ir patikrinta gamykloje. Prieš pradėdami, perskaitykite instrukciją.

5. Kokios yra ekrano charakteristikos?

Prietaisas turi 2,4 colio spalvotą TFT LCD ekraną, kurio raiška yra 320 x 240 taškų. Ekranas sumontuotas kartu su valdymo grandine pagrindinėje plokštėje, todėl nereikia papildomų jungčių. Dėl to pagerėjo patikimumas ir supaprastėjo konstrukcija. Vaizdas yra aiškus, o parametrams reguliuoti naudojamas patogus sukamasis kodavimo įrenginys.

Oem Skaitmeninis Oscilografas DSO150...

DSO Shell turi panašų dažnių juostos perjungimą kaip ir DSO138, nors jame yra reikšmingų struktūros, mechaninių ir veikimo patobulinimų. Ekranas ir MCU dabar sumontuoti toje pačioje plokštėje (pagrindinėje plokštėje), kad būtų išvengta tarpinių plokščių antraštės. Atsiliepimai iš DSO138 naudotojų parodė, kad daugeliui pradedančiųjų dažnai kyla problemų dėl kaiščių antgalių litavimo. Analoginis kanalas dedamas ant atskiros plokštės, kurioje yra dauguma naudotojo instaliuojamų dalių. Tai leidžia geriau atskirti analogines ir skaitmenines grandines. Be analoginės dalies pagrindinė plokštė iš tikrųjų yra bendrosios paskirties valdymo plokštė, kurią galima naudoti daugelyje kitų programų. Pagrindinė plokštė yra visiškai sumontuota (išskyrus keletą pertraukiamų komponentų) ir gamykloje patikrinta prieš pakuojant. „DSO Shell“ yra su visu korpusu. Priekinis skydelis ir viršutiniai / apatiniai laikikliai yra lankstūs, kad naudotojas lengvai jį pakeistų. Pridėtas sukamasis kodavimo įrenginys. Tai leidžia daug greičiau ir lengviau reguliuoti parametrus. DSO Shell jautrumas buvo padidintas abiem kryptimis ir yra didesnis bei platesnis nei DSO138. Jis pasiekia 5mV/div --- 20V/div, o DSO138 yra tik 10mV/div --- 5V/div. DSO Shell veikia 9V (nenaudokite aukštesnės nei 10V maitinimo įtampos!) maitinimo šaltinio. Vartotojai turi paruošti savo maitinimo šaltinį, nes jis neįeina į rinkinius. Į pagrindinės plokštės maitinimo lizdą galima prijungti standartinį 5,5 mm / 2,1 mm nuolatinės srovės kištuką. Taip pat pateikiama alternatyvi 2 kontaktų jungtis (0,1 colio žingsnio), kad būtų patogiau prisijungti prie skirtingų maitinimo šaltinių.

Svarbios pastabos:

Daroma prielaida, kad vartotojai turi pakankamai litavimo įgūdžių ir trikčių šalinimo įgūdžių, kad galėtų surinkti DSO Shell rinkinius. Pirkėjai informuojami, kad dėl naudotojo įgūdžių, susijusių su surinkimu, negarantuojama, kad kiekvienas rinkinys taps veikiančiu įrenginiu. Tačiau mes dėsime visas pastangas, kad pasiektume šį tikslą. Gavę rinkinius, vartotojai raginami patikrinti pagrindinę plokštę ir LCD ekraną, naudojant tinkamą maitinimo šaltinį. Nedelsdami praneškite mums arba JYE Tech, jei randate problemą ar žalą.

Specifikacija:

Kanalų skaičius: 1
Analoginis dažnių juostos plotis: 0 - 200KHz
Jautrumas: 5mV/Div - 20V/Div
Jautrumo klaida: < 5 %
Rezoliucija: 12 bitų
Įvesties varža: 1M omų
Maksimali įėjimo įtampa: 50Vpk
Sujungimas: DC, AC, GND
Maksimalus realaus laiko atrankos dažnis: 1 Msps
Laiko bazė: 10us/Div – 500s/Div
Rekordo ilgis: 1024
Trigerio režimai: automatinis, normalus, vienvietis
Trigerių tipai: Kylantis/krentantis kraštas
Trigerio padėtis: fiksuota 1/2 buferio dydžio
2,4 colio spalvotas TFT LCD ekranas su 320 x 240 raiška
Maitinimas: 9 V DC (įsitikinkite, kad maitinimo šaltinis yra 9 V, dėl mažesnio arba didesnio nei 9 V gali kilti problemų).
Maitinimo srovė: 120mA @ 9V
Matmenys: 115x75x22 mm
Svoris: 100 gramų (be laidų ir maitinimo šaltinio)

Atnaujinimų informacija:

Rinkinyje:

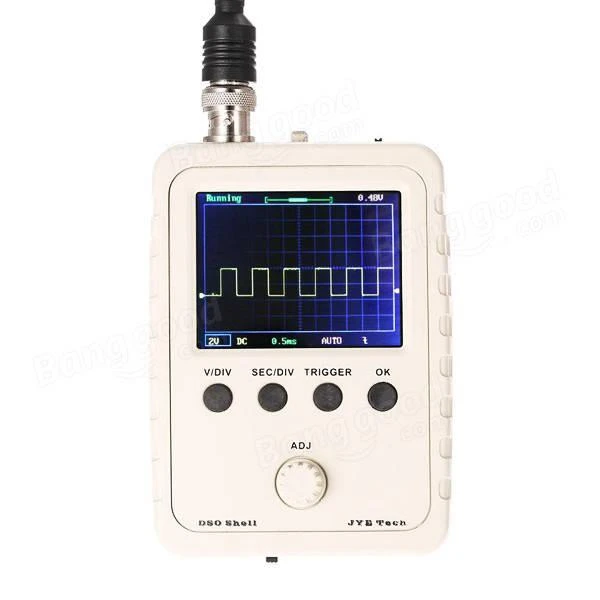

1 x DIY DSO150 skaitmeninio osciloskopo rinkinys (gali skirtis spalvos)
1 x EN Instrukcija
