Stmicroelectronics STM32F407G-DISC1...

Name: Stmicroelectronics STM32F407G-DISC1 – Discovery – STM32F4DISCOVERY
Brand: Stmicroelectronics
SKU: 21123021
Price: 53.74 EUR
Availability: InStock
Rating: 5.0 (2 reviews)

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite LP EXPRESS paštomatuose nuo 2.⁴⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

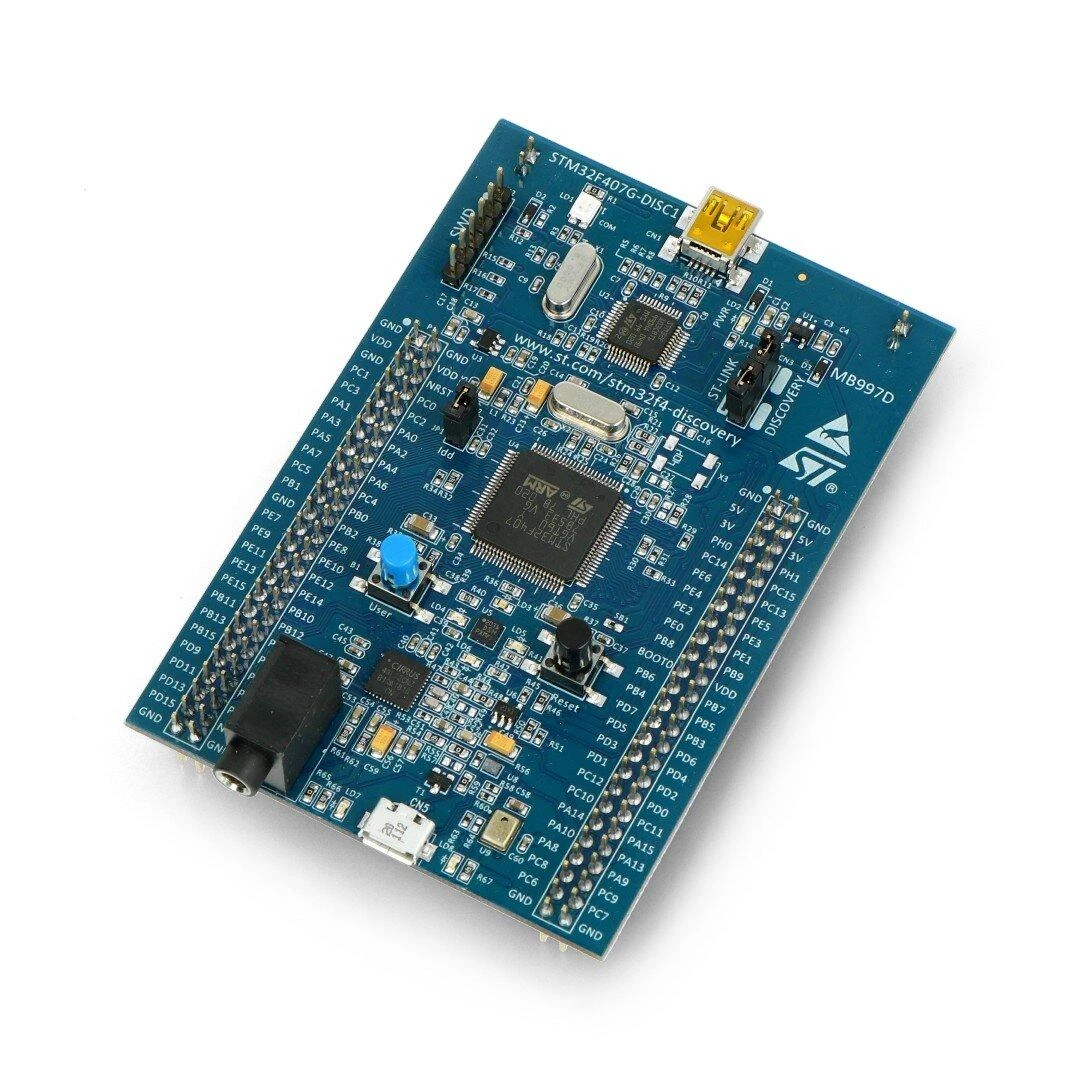

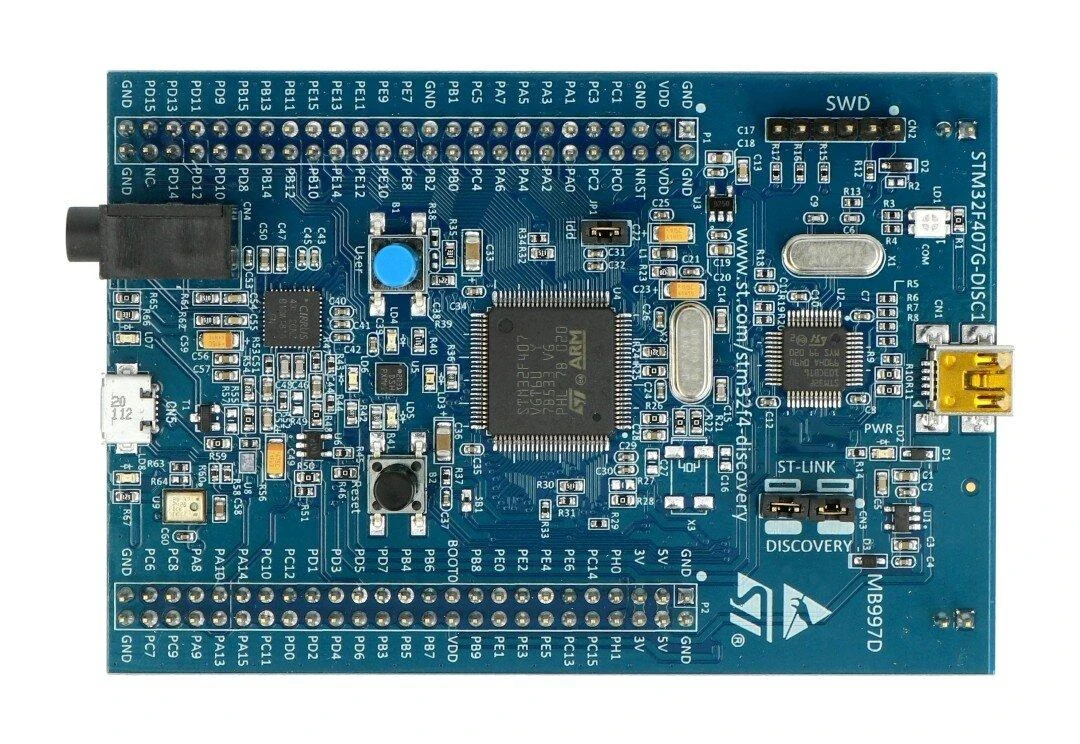

Paleidimo komplektas sukurtas STM32F407VGT6 mikrovaldiklio pagrindu, leidžia pažinti sistemas su naujausia ARM kompanijos Cortex-M4F šerdimi. Plokštėje taip pat yra 3 ašių pagreičio matuoklis ir programatorius / derintuvas ST-LINK/V2.

Specifikacijos:

Mikrovaldiklis STM32F407VGT6:

Šerdis: Cortex M4F
Laikrodžio dažnis 168 MHz
1 MB Flash
192 kb RAM
Korpusas LQFP100

Debugger ST-Link/V2 yra dedamas ant plokštės su galimybe dirbti kaip atskiras įrenginys su SWD išėjimu
Sistema maitinama per USB arba išorinį maitinimo šaltinį: 5 V / 3,3 V
Plokštėje taip pat yra:

3 ašių akselerometras
Aštuoni šviesos diodai (keturi yra vartotojo žinioje)
Du mygtukai (vartotojai ir reset)
Micro-AB USB jungtis
Įvesties / išvesties prievadų auksinis kaištis

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Stmicroelectronics
Modelis

AN-00445
Modelio pavadinimas

AN-00445

Atsiliepimų nėra

Atsiliepimų politika

1. Kokia yra šio STM32 Discovery plokštės procesoriaus architektūra?

Ši STM32F407G-DISC1 plokštė pagrįsta modernia ARM Cortex-M4F šerdimi. Ši architektūra leidžia efektyviai vykdyti sudėtingus algoritmus, pavyzdžiui, skaitmeninio signalo apdorojimą. Aukštas 168 MHz dažnis užtikrina greitą veikimą, o integruotas slankiojo kablelio blokas palengvina matematinius skaičiavimus.

2. Kokie įrenginiai yra integruoti į šią plokštę?

Plokštėje integruotas ST-LINK/V2 derintuvas, leidžiantis programuoti ir derinti kodą be papildomų įrenginių. Be to, įmontuotas triašis pagreičio jutiklis suteikia galimybę kurti judėjimo valdymo projektus. Taip pat yra vartotojų mygtukai ir šviesos diodai, patogūs prototipavimui.

3. Kaip maitinama ši derinimo plokštė?

Maitinimo šaltinis gali būti standartinis Micro-AB USB laidas, jungiamas prie kompiuterio arba adapterio. Alternatyviai, galima naudoti išorinį 5V arba 3.3V maitinimo bloką, prijungiant prie atitinkamų kontaktų. Šis lankstumas leidžia naudoti plokštę įvairiose situacijose ir projektuose.

4. Kiek atminties turi šis mikrovaldiklio komplektas?

Valdiklis turi 1 megabaitą Flash tipo atminties, kurioje saugoma programa, ir 192 kilobaitus greitosios RAM. Tokio talpos atminties pakanka net sudėtingiems įterptiesiems sistemos projektams. Tai leidžia kurti programas su daug funkcijų ir naudoti didesnes duomenų struktūras.

5. Ar šis rinkinys tinka pradedantiesiems programuotojams?

Taip, šis rinkinys yra puikus pasirinkimas norintiems pradėti dirbti su ARM platforma. Integruotas derintuvas ir papildomi komponentai leidžia iš karto pradėti kūrybą. Plati bendruomenės pagalba ir atviro kodo pavyzdžiai labai palengvina mokymosi procesą.
