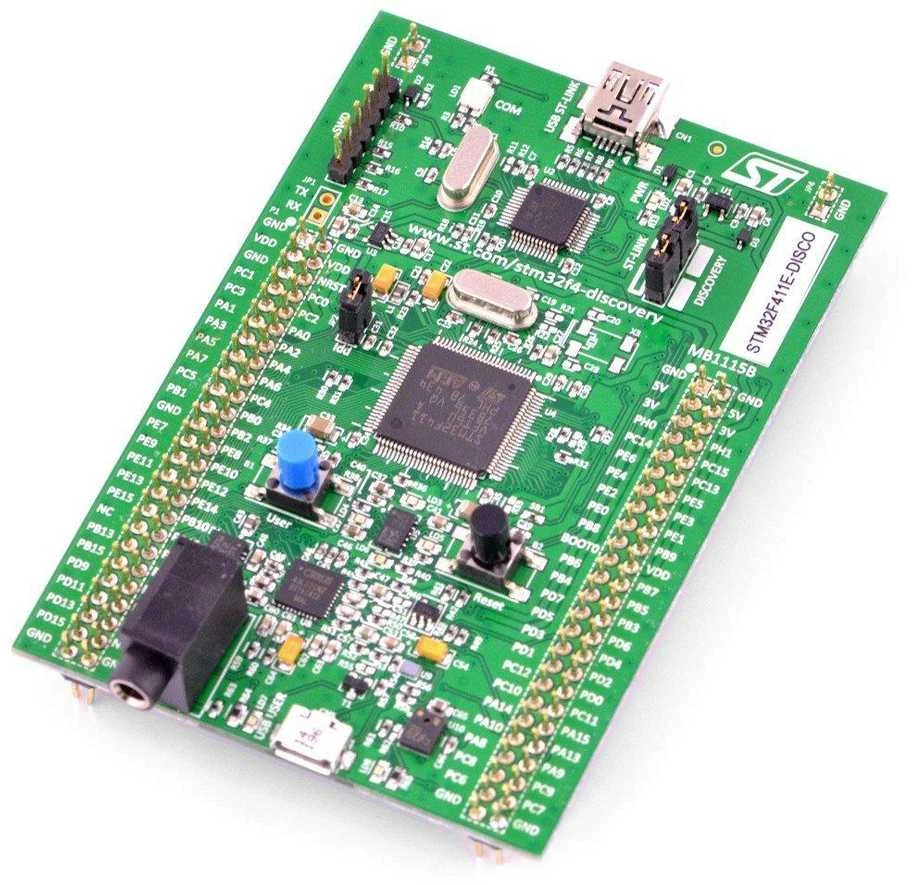

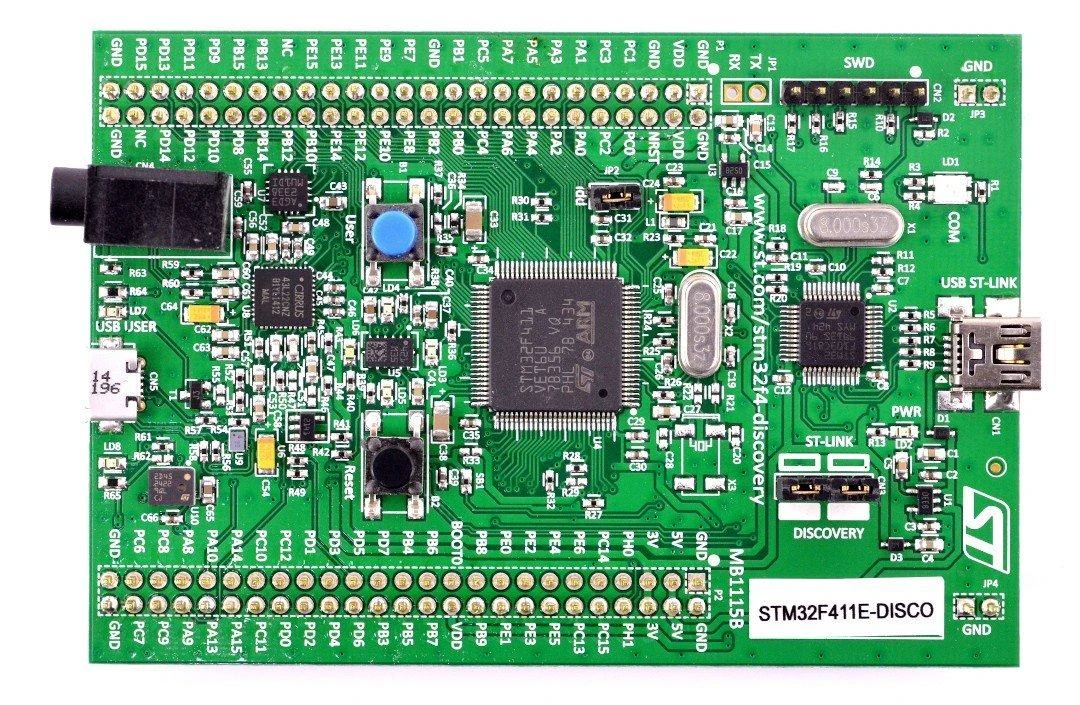

Paleidimo komplektas sukurtas remiantis STM32F411VET6 mikrovaldikliu, kuris leidžia susipažinti su sistemomis, kuriose yra naujausias ARM kompanijos Cortex-M4F. Plokštėje taip pat yra 3 ašių akselerometras ir giroskopas, garso įrankiai: mikrofonas ir DAC, taip pat programatorius / derintuvas ST-LINK/V2.

Specifikacijos:

Mikrovaldiklis STM32F411VET6:

Šerdis: Cortex M4F
Laikrodžio dažnis 100 MHz
512 KB Flash
128 KB RAM
Korpusas LQFP100

Debugger ST-Link/V2 dedamas ant plokštės su galimybe dirbti kaip atskiras įrenginys su SWD išėjimu
Sistema veikia iš USB arba išorinio maitinimo šaltinio: 5 V / 3,3 V
Plokštėje taip pat yra:

LSM303DLHC 3 ašių akselerometras
3 ašių giroskopas: L3GD20
Mikrofonas MP45DT02
DAC garso keitiklis CS43L22 su D klasės valdikliu
Aštuoni šviesos diodai
(keturios yra vartotojo žinioje)
Du mygtukai (vartotojui ir reset)
Micro-AB USB jungtis
Goldpin laidai I/O prievadams

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Stmicroelectronics
Modelis

AN-03563
Modelio pavadinimas

AN-03563

Atsiliepimų nėra

Atsiliepimų politika

1. Ką galiu programuoti naudodamas STM32F411E Discovery komplektą?

Šis plokštės komplektas yra puikus pasirinkimas norint išmokti programuoti aukšto našumo STM32F411 mikrovaldiklius. Jis tinka įvairiems projektams, tokiems kaip garso apdorojimas, judesio valdymas ar duomenų rinkimas. Įdiegtas ST-LINK derintuvas leidžia tiesiogiai kelti kodą ir derinti programas be papildomų įrenginių.

2. Ar ši plokštė turi integruotus jutiklius?

Taip, plokštėje integruoti keli svarbūs jutikliai. Yra įmontuotas triašis akselerometras bei giroskopas, skirti nustatyti padėtį ir sukimąsi. Be to, yra mikrofonas, kuris leidžia plokštei aptikti ir įrašyti garsą. Šie įrenginiai suteikia galimybę kurti projektus, susijusius su judesiu arba garsu.

3. Kaip maitinamas šis plokštės komplektas?

Šis mokomasis komplektas gali būti maitinamas dviem būdais. Pagrindinis maitinimo šaltinis yra micro-AB USB jungtis, per kurią taip pat vyksta ryšys su kompiuteriu. Taip pat galima naudoti išorinį 5 voltų arba 3,3 volto maitinimo šaltinį, prijungtą prie specialių kontaktų.

4. Kokie ryšio būdai palaikomi su kompiuteriu?

Ryšys su asmeniniu kompiuteriu palaikomas per integruotą ST-LINK/V2 programatorių. Jis jungiasi naudojant standartinę micro-USB jungtį ir veikia kaip derinimo adapteris. Šis įtaisas leidžia ne tik kelti programinį kodą, bet ir atlikti išsamų jo derinimą realiuoju laiku.

5. Ar šis įrenginys tinka garso projektams?

Plokštė yra puikiai paruošta garso kūrimo užduotims. Ji turi kokybišką garso keitiklį su galios stiprintuvu, skirtą prijungti kolonėles ar ausines. Kartu su įmontuotu mikrofonu, ši sistema suteikia visas galimybes kurti įrašymo, atkūrimo ar garso apdorojimo programas.
