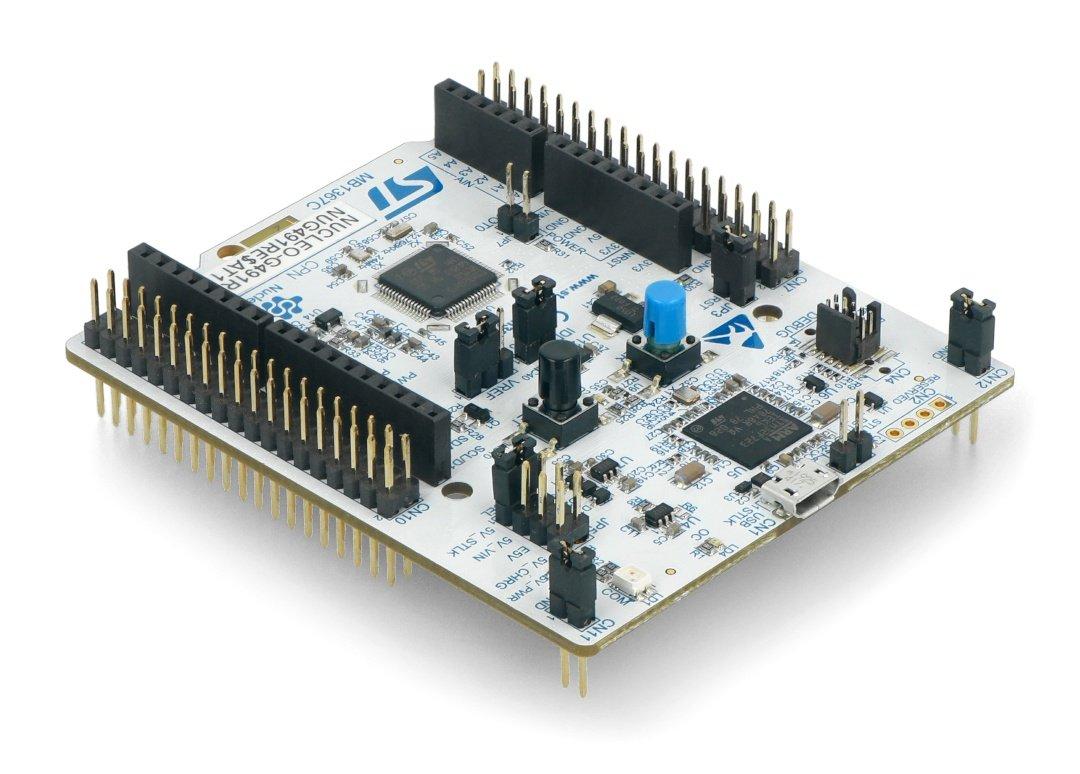

Stmicroelectronics STM32...

STM32 Nucleo modulis su 32 bitų mikrovaldikliu STM32G431RB, kuriame yra 170 MHz Arm Cortex-M4 branduolys, 128 kB Flash atminties ir 32 kB SRAM. Plokštė priklauso Nucleo-64 šeimai, o tai reiškia, kad ji ne tik suderinama su mbed platforma, bet ir turi jungtis sąsajos perdangoms, skirtoms dirbti su Arduino Uno ir ST Morpho kaiščiais, suteikiančiais prieigą prie visų mikrovaldiklio GPIO kaiščių. STM32 Nucleo-G431RE modulis suderinamas su daugeliu integruotų kūrimo aplinkų (IDE), tarp jų galima paminėti IAR Embedded Workbench, MDK-ARM ir STM32CubeIDE. Prietaise yra ST-LINK derintuvas ir (arba) programatorius.

Specifikacijos:

Mikrovaldiklis: STM32G431RB

Arm Cortex M4 32 bitų
Taktinis dažnis: 170 MHz
Flash atmintis: 128 kB
SRAM: 32 kB
DMA: 12 kanalų
Sąsajos: 3 x SPI, 3 x I2C, 4 x UART, 1 x FDCAN, 1 x LPUART, 1 x SAI, 1 x IRTIM, 1 x USB-C
2 x ADC: 16 bitų
4 x DAC: 12 bitų

Dviejų tipų jungtys:

Jungtys suderinamos su Arduino Uno Rev3 kaiščių išdėstymu, todėl galite prijungti specialias perdangas
Standartiniai STMicroelectronics Morpho kaiščiai, suteikiantys prieigą prie visų mikrovaldiklio kaiščių

Modulis suderinamas su mbed platforma
Integruotas derintuvas ir programatorius ST-LINK
Maitinimas galimas per USB, ST-LINK arba tiesiogiai naudojant kaiščius
Įmontuoti šviesos diodai:

1 x rodo maitinimo šaltinį
1 x ryšio šviesos diodas
1 x vartotojui prieinamas šviesos diodas

Du mygtukai:

1 x RESET
1 x USER, kuriuo gali naudotis naudotojas

Trys skirtingos sąsajos per miniUSB jungtį (pakartotinis USB įvardijimas):

Virtualus COM prievadas
Masinė atmintinė
Programavimo ir (arba) derinimo prievadas

Modulį palaiko dauguma populiariausių kūrimo aplinkų, pvz., IAR Embedded Workbench, Keil ir GCC
