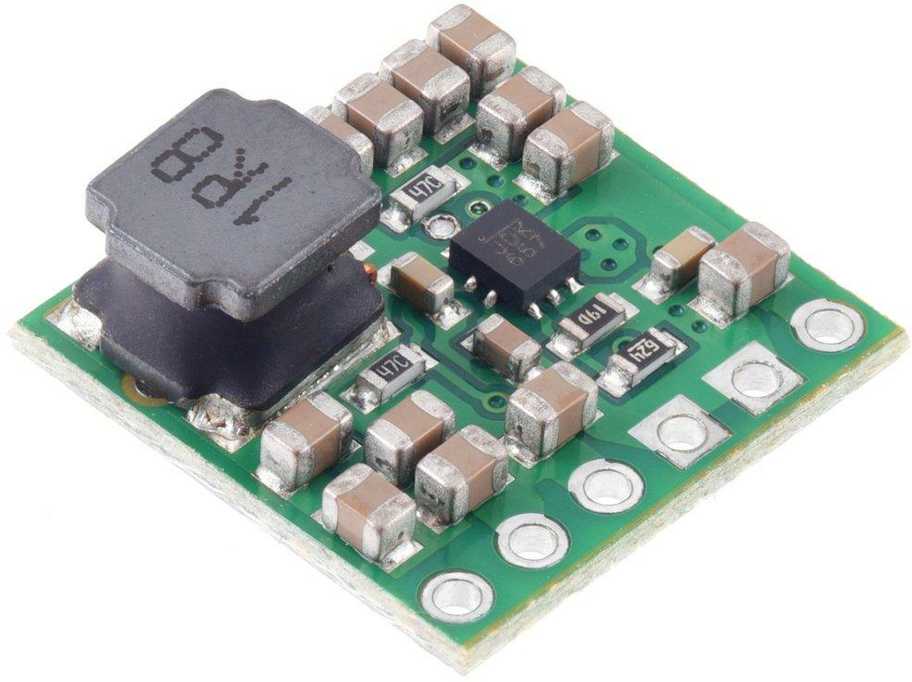

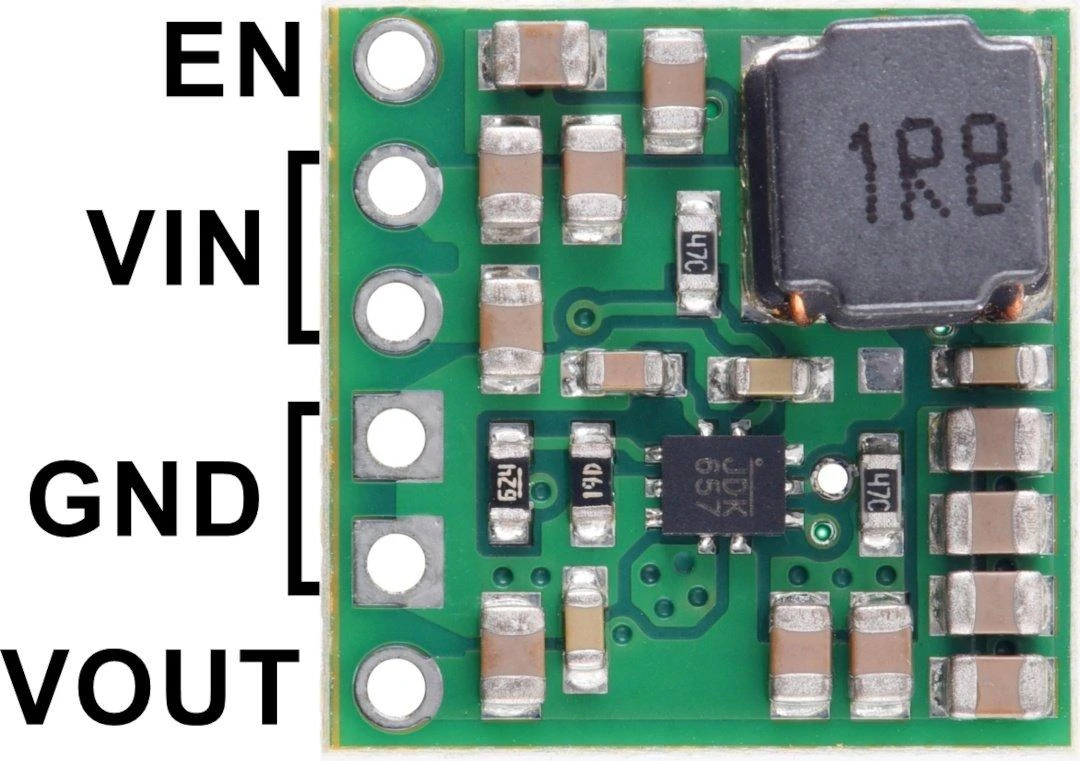

Pololu prekės ženklo step-up keitiklis, kurio išėjimo įtampa yra 5 V, o talpa – 4 A. Maitinimo įtampa svyruoja nuo 1,3 V iki 5 V (pradžios įtampa yra 2,7 V). Tipiškas keitiklio efektyvumas svyruoja nuo 90% iki 95%, priklausomai nuo įėjimo įtampos ir apkrovos. Modulis turi temperatūros apsaugą, viršijus temperatūros slenkstį jis išsijungs.

Specifikacijos:

Įvesties įtampa: nuo 1,3 V iki 5 (minimali įtampa grandinės veikimui yra 2,7 V)
Išėjimo įtampa: 5 V (4% tikslumu)

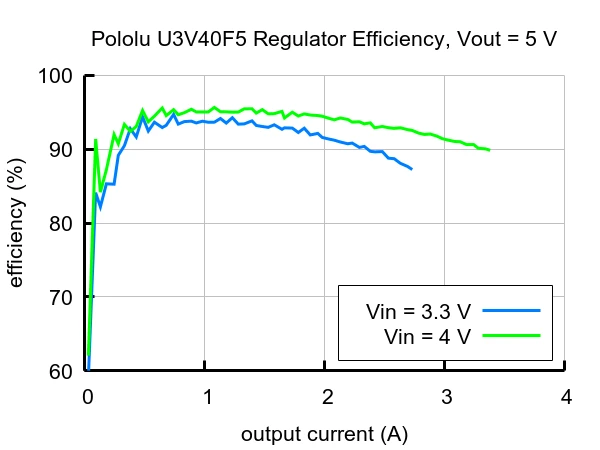

Tipinis efektyvumas: nuo 90% iki 95%, priklausomai nuo įėjimo įtampos ir apkrovos
Perjungimo dažnis: ~600 Hz esant didelei apkrovai
Energiją taupantis režimas

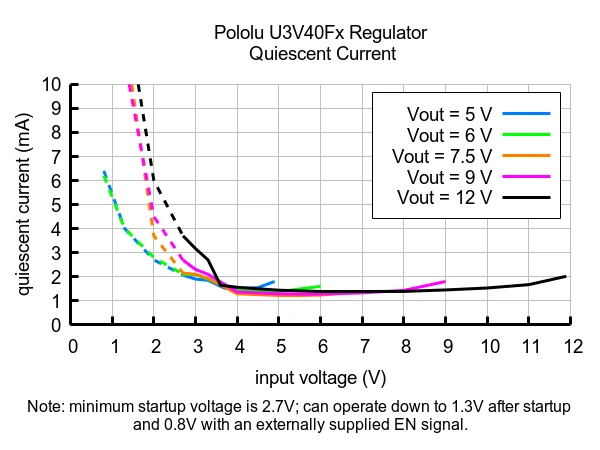

Tipinė tuščiosios eigos srovė yra mažesnė nei 2 mA
9,5 amperų jungiklis leidžia:

Momentinė įėjimo srovė iki 9.5 A
Iki 4,5 A įėjimo srovė kelias sekundes
Iki 4 A įėjimo srovė ilgesnį laiką

Integruota apsauga:

Išjungimas dėl per didelės temperatūros
Minkšto paleidimo funkcija riboja įsijungimo srovę ir palaipsniui didina išėjimo įtampą
Išėjimo apsauga nuo viršįtampio (paprastai 16,5 V)
įėjimo srovės ribojimo ciklas iki 9,5 A

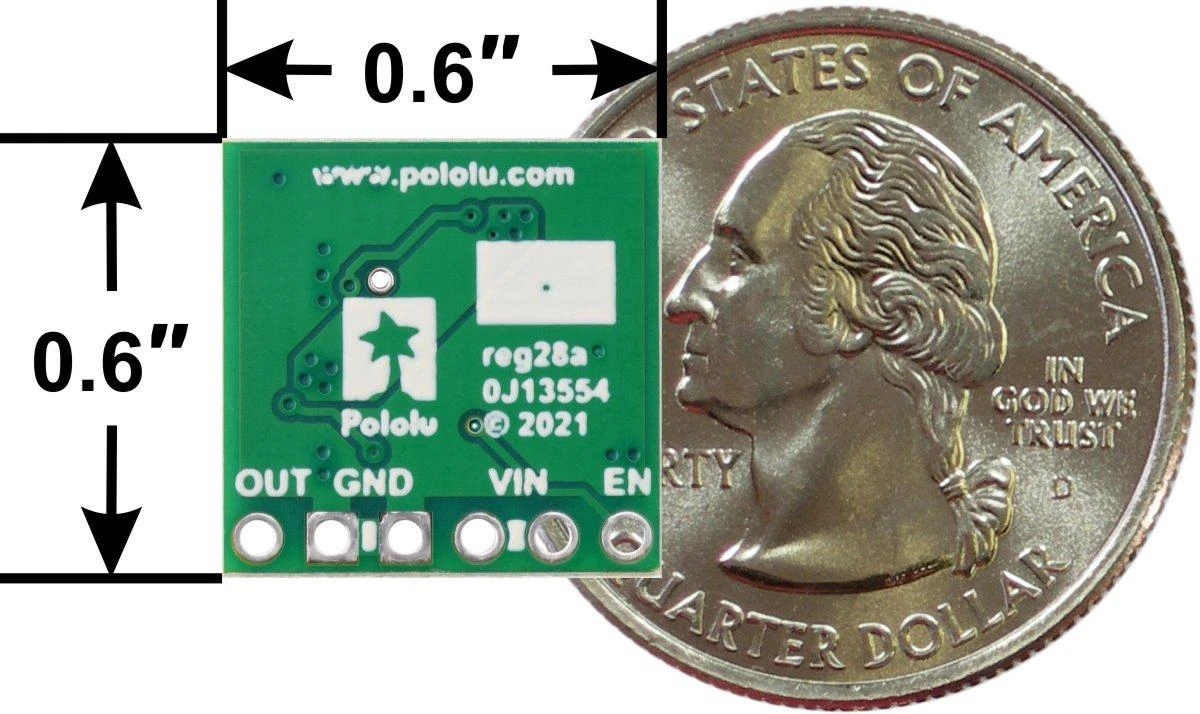

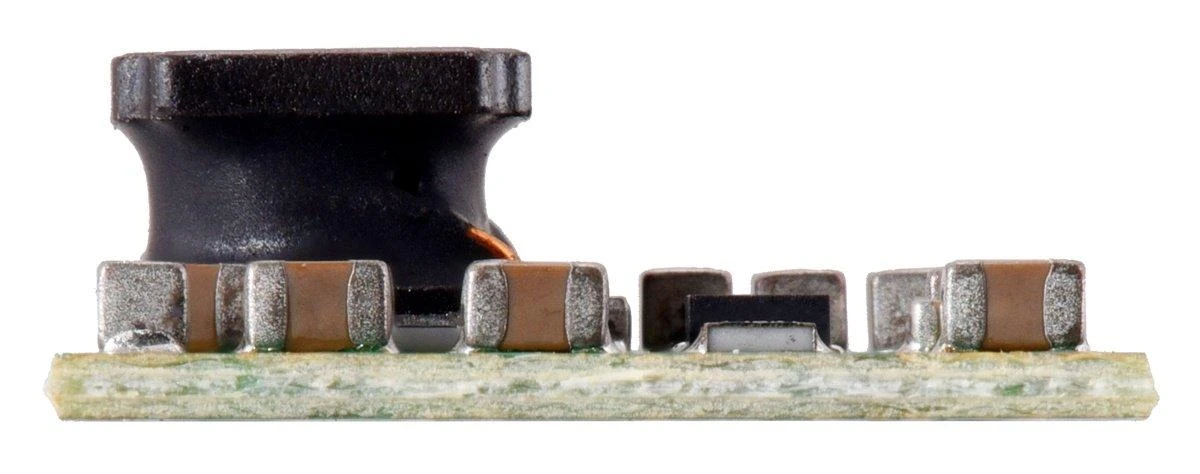

Matmenys: 15,2 x 15,2 x 5,6 mm
Svoris: 1,5 g

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Pololu
Modelis

AN-20747
Modelio pavadinimas

AN-20747

* Anksčiau taikyta Varle.lt kaina

Gamintojas Pololu
Tipas Reguliatoriai

Atsiliepimų nėra

Atsiliepimų politika

1. Kokia yra minimali įtampa Pololu keitiklio veikimui?

Šis stiprintuvas pradeda veikti nuo 2,7 V įtampos. Tačiau jis gali priimti ir žemesnę, nuo 1,3 V, įvestį, kuri yra pakankama, pavyzdžiui, vienai litių jonų akumuliatoriaus ląstelei. Toks plačias diapazonas leidžia naudoti įvairius žemos įtampos šaltinius, kad gautumėte stabilų 5 V išėjimą.

2. Ar šis modulis turi perkaitimo apsaugą?

Taip, įrenginyje integruota termalinė apsauga. Ji automatiškai išjungia įrenginį, kai viršijamas leistinas temperatūros slenkstis, apsaugodama komponentus nuo pažeidimo. Ši funkcija yra labai svarbi ilgalaikiam ir saugiam stiprintuvo darbui esant didelėms apkrovoms ar blogoms oro sąlygoms.

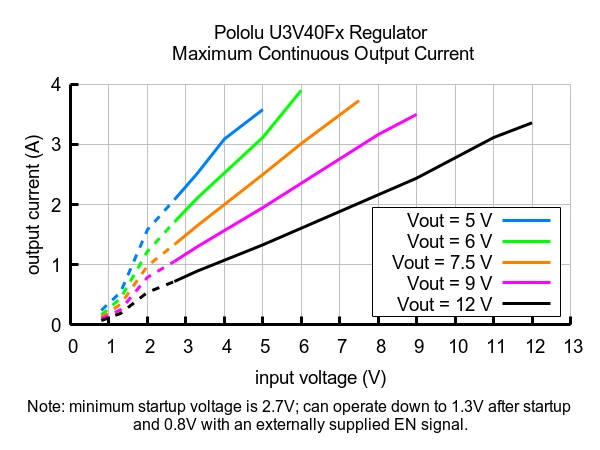

3. Kokią maksimalią srovę gali tiekti šis keitiklis?

Maksimali išėjimo srovė yra 4 amperai. Šis srovės stiprintuvas palaiko tokią apkrovą ilgesnį laiką, o trumpam gali atlaikyti ir didesnę. Tokia galia užtikrina, kad prietaisas galės maitinti net reiklaus vartotojus, pavyzdžiui, kai kuriuos vienplatinius kompiuterius ar įkrovimo įrenginius.

4. Kaip veikia minkšto paleidimo funkcija?

Ši apsaugos sistema riboja įsijungimo srovę ir palaipsniui padidina išėjimo įtampą. Tai apsaugo tiek patį keitiklį, tiek prijungtą įrenginį nuo staigių įtampos šuolių ir perkrovų įjungimo momentu. Taip pagerinamas įrenginio patikimumas ir prailginamas jo tarnavimo laikas.

5. Koks yra tipinis šio stiprintuvo naudingumo koeficientas?

Konversijos efektyvumas paprastai svyruoja tarp 90% ir 95%. Šis aukštas rodiklis priklauso nuo įėjimo įtampos ir prijungtos apkrovos. Dėl to energijos nuostoliai kaip šiluma yra minimalūs, o dauguma gaunamos energijos naudingai perduodama į išėjimą, taupant maitinimo šaltinio resursus.
