Keitiklis USB-UART FTDI FT232RL,...

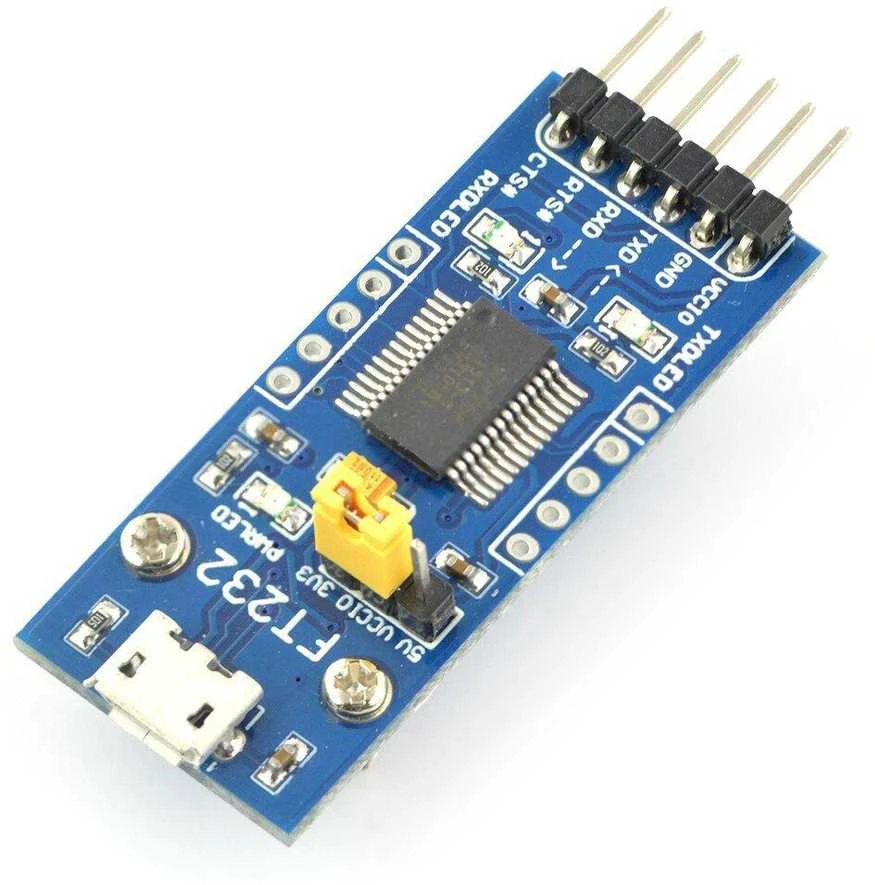

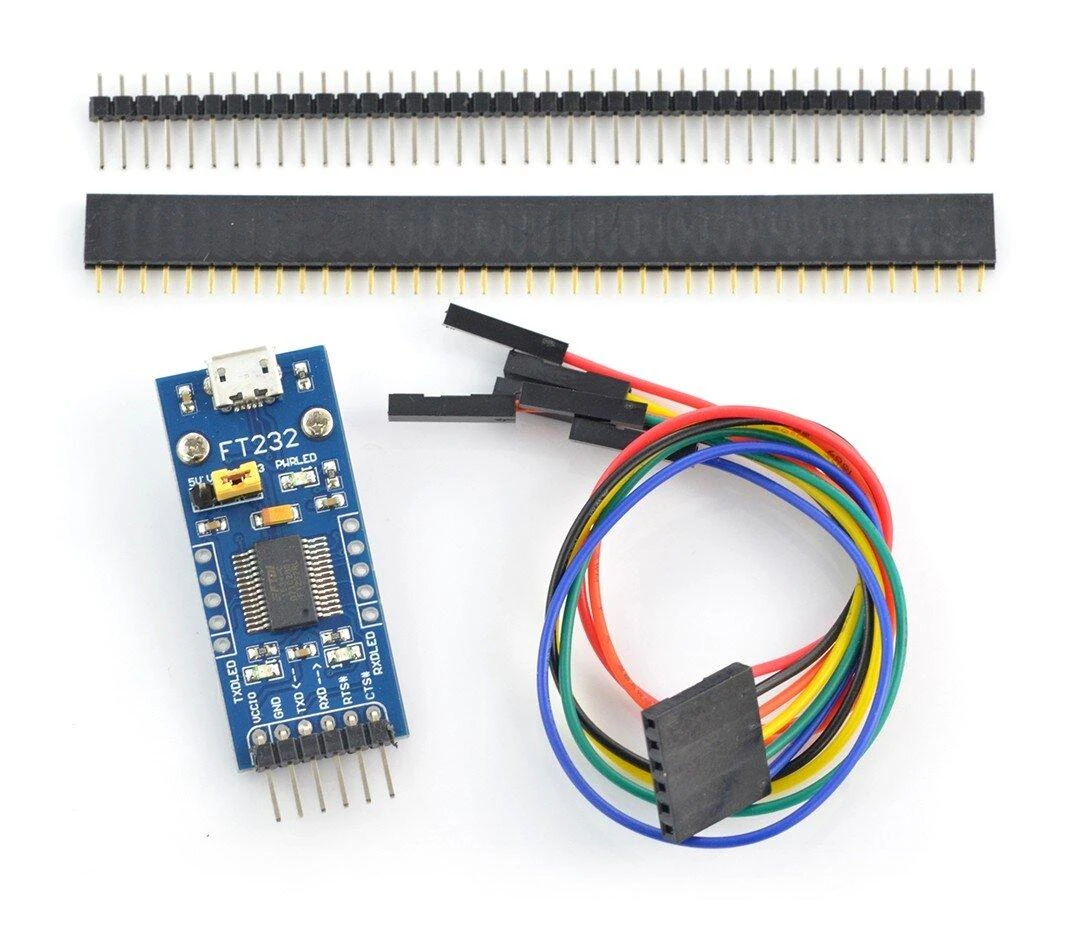

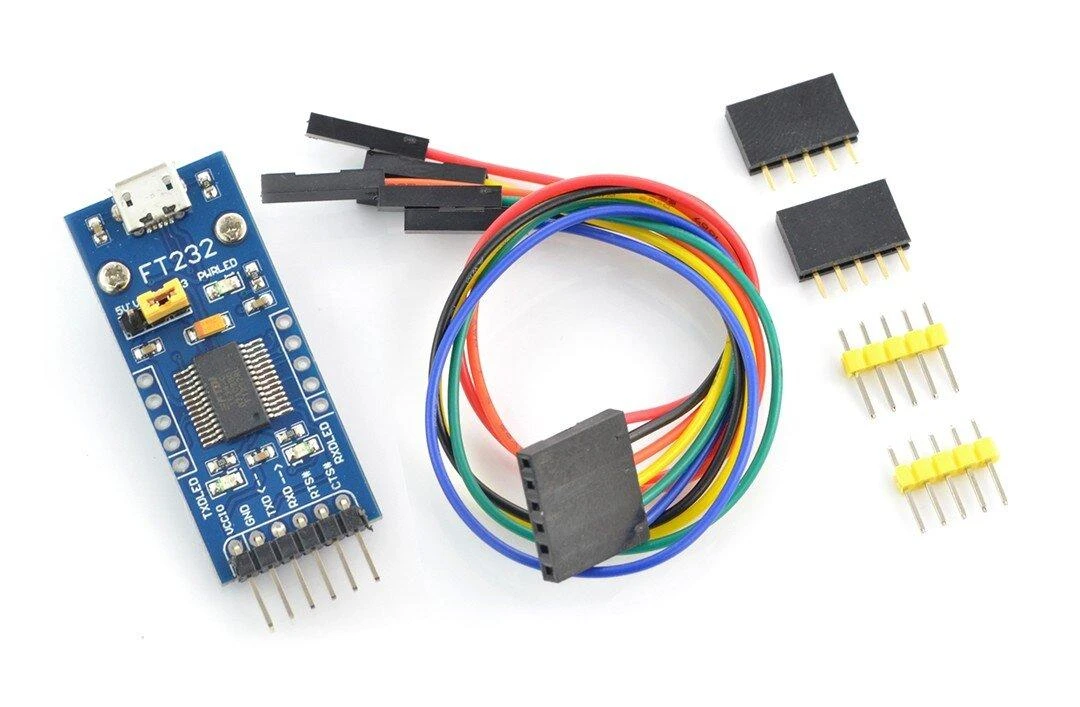

Name: Keitiklis USB-UART FTDI FT232RL, microUSB prievadas, Waveshare 11324
Brand: Waveshare
SKU: 15999140
Price: 14.20 EUR
Availability: InStock

1. Kaip sujungti šį USB UART keitiklį su Arduino?

Šis keitiklis tiesiogiai suderinamas su daugeliu Arduino plokščių. Norėdami prijungti, tiesiog sujunkite jo TXD ir RXD gnybtus su atitinkamais Arduino RX ir TX kontaktais. Įtampa parenkama per trumpiklius, kad atitiktų jūsų mikrokontrolerio loginių lygių reikalavimus, o ryšys nustatomas automatiškai per virtualų COM prievadą.

2. Kokią įtampą palaiko šis FT232RL modulis?

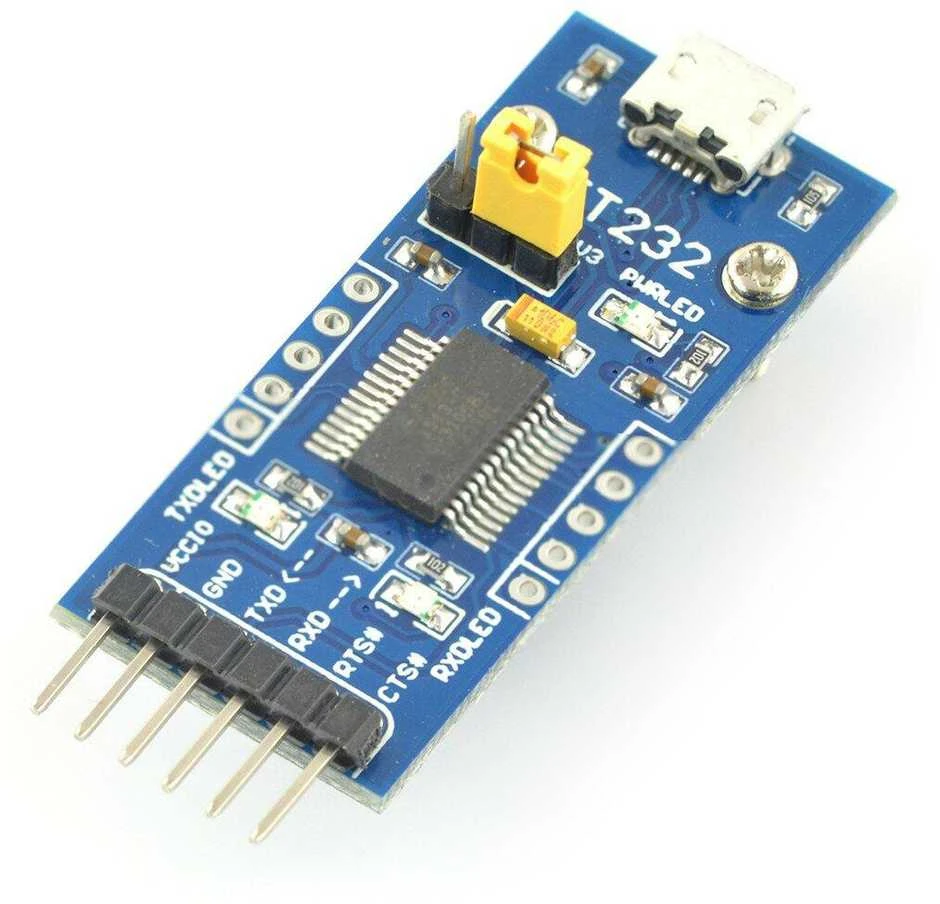

Šis Waveshare gaminys veikia su 3,3 V ir 5 V įtampa. Reikalinga maitinimo įtampa nustatoma naudojant plokštėje esančius trumpiklius. Toks lankstumas leidžia dirbti su įvairiais mikrovaldiklių įrenginiais, nes loginių signalų lygis automatiškai suderinamas su pasirinktu maitinimo šaltiniu.

3. Ar reikia lituoti visus šio adapterio kontaktus?

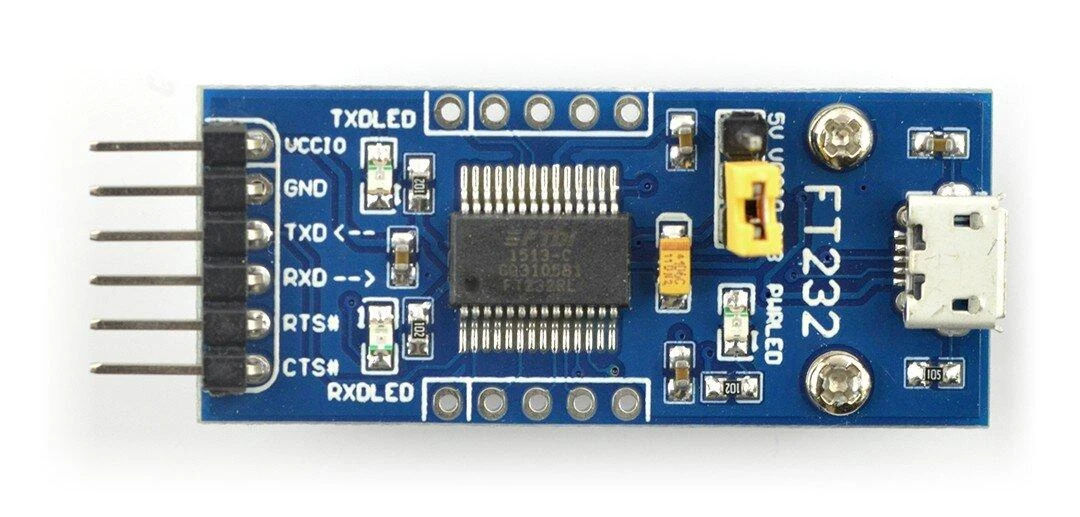

Ne, pagrindiniai ryšio kontaktai, tokie kaip VCCIO, GND, TXD ir RXD, jau yra sulituoti ir paruošti naudojimui. Papildomus išvesties kaiščius, pvz., DTR ar DSR, galite lituoti patys, jei jų reikia jūsų projektuose. Plokštė turi standartinį 2,54 mm tinklelį, patogų montavimui ant bandymų lentos.

4. Kaip kompiuteris atpažįsta šį USB į UART prietaisą?

Kompiuterio operacinė sistema šį įrenginį mato kaip virtualų COM prievadą. Tam reikia įdiegti atitinkamus FTDI lusto valdiklius. Po to galėsite jungtis prie savo projektuojamos sistemos naudodami bet kurią terminalo programą, kuri palaiko nuoseklųjį ryšį, pavyzdžiui, Arduino IDE arba Putty.

5. Kodėl šis keitiklis turi microUSB jungtį?

MicroUSB prievadas užtikrina patikimą ir plačiai paplitusį ryšį su kompiuteriu ar kitais pagrindiniais įrenginiais. Tai universali ir patvari jungtis, leidžianti greitai užmegzti ryšį tarp jūsų mikrokontrolerio sistemos ir asmeninio kompiuterio, palengvinanti programavimą bei duomenų perdavimą.
