DFRobot lankstus pjezo plėvelės...

Name: DFRobot lankstus pjezo plėvelės vibracijos jutiklis
Brand: Dfrobot
SKU: 15665641
Price: 15.02 EUR
Availability: InStock

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite LP EXPRESS paštomatuose nuo 2.⁴⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

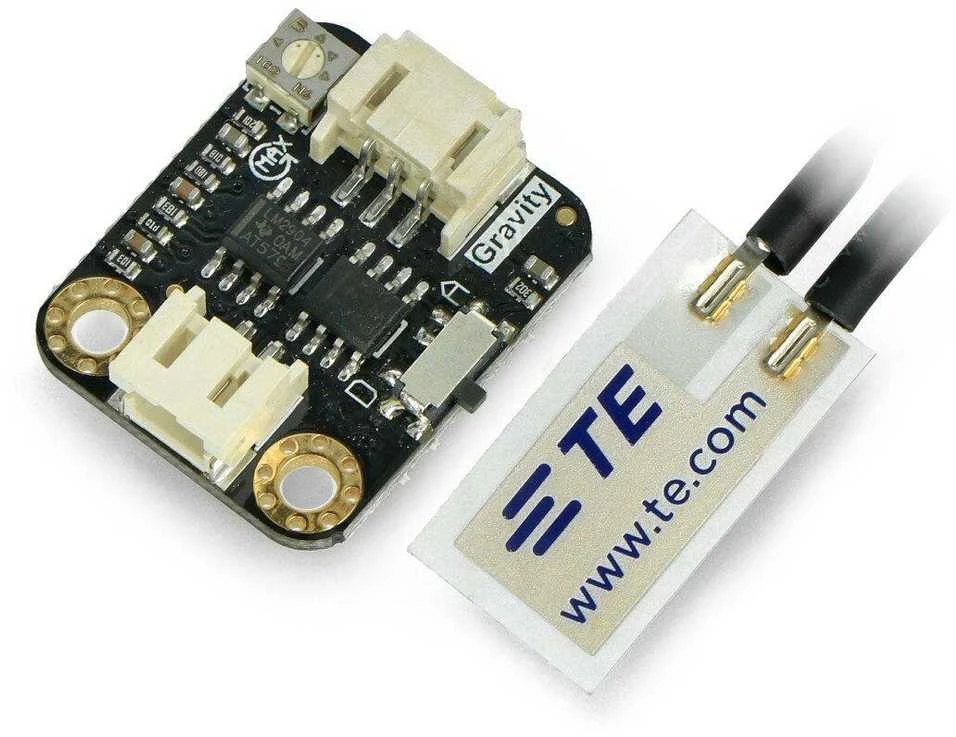

Jutiklis susideda iš 28 µm storio lanksčios, polimerinės PVDF plėvelės su Ag-Ink tipo elektrodais, laminuotais ant 0,125 mm poliesterio sluoksnio, turinčio du kontaktus. Lenkiant jutiklį atsiranda didelė įtampa (iki 90). Esant tiesioginiam kontaktui, prietaisas veikia kaip lankstus jungiklis, o sugeneruoto išėjimo signalo pakanka MOSFET ir CMOS fazėms pradėti.

Specifikacijos:

Maitinimo įtampa: 5 V

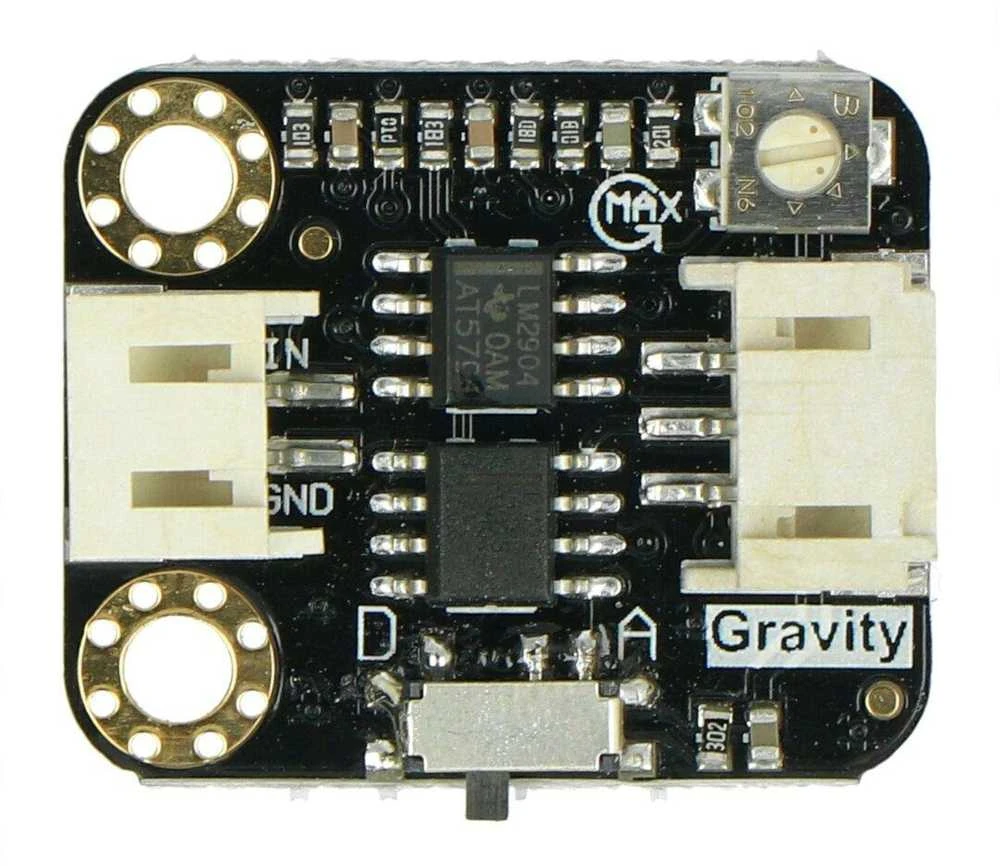

Ryšiai: analoginis ir skaitmeninis signalas (pasirenkamas)
Darbinė temperatūra: nuo 0 °C iki 85 °C

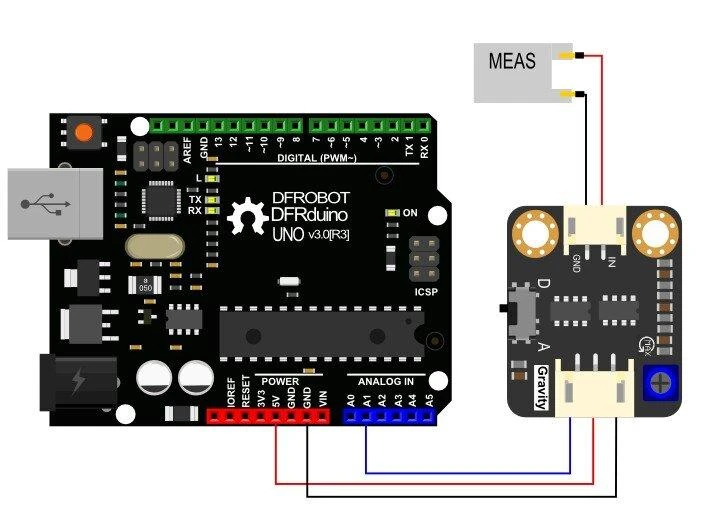

Kabelis prijungimui prie DFRobot IO Expansion Shield
Matmenys: 27 x 22 mm
Svoris: 10 g

Pakuotėje:

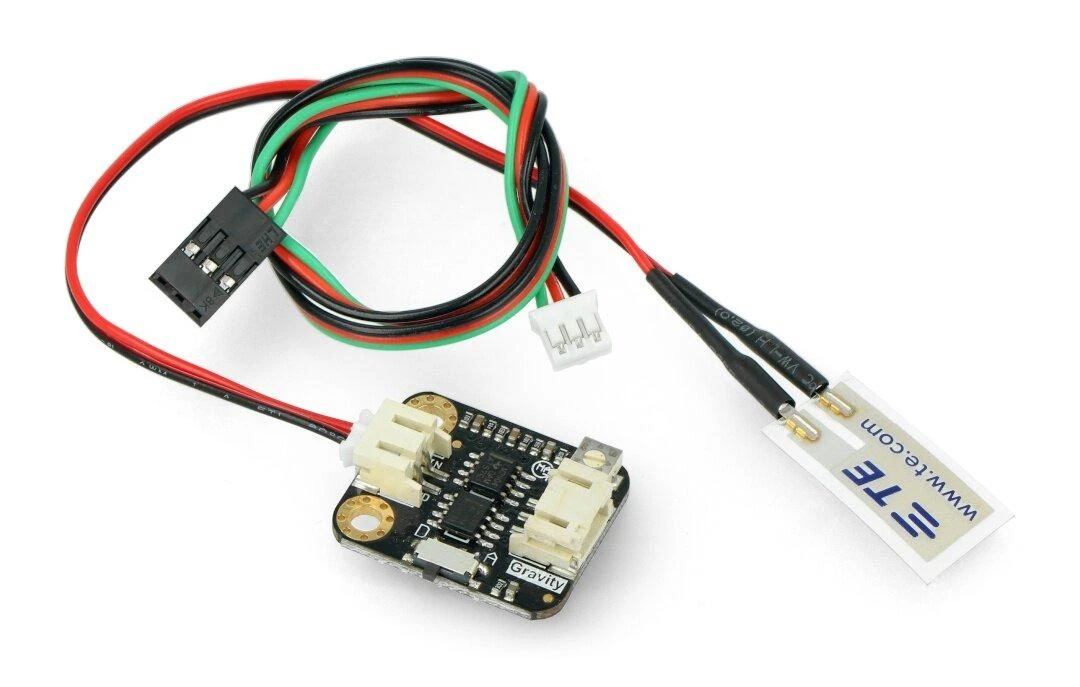

Jungiamasis kabelis x1

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Dfrobot
Modelis

AN-08366
Modelio pavadinimas

AN-08366

Gamintojas Dfrobot
Tipas Jutikliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip veikia šis lankstus pjezoelektrinis jutiklis?

Šis DFRobot jutiklis veikia dėka polimerinės PVDF plėvelės, kuri generuoja įtampą jos deformuojant. Jis reaguoja į vibraciją ar lenkimą, išėjimo signalas gali tiesiogiai valdyti tranzistorius. Prietaisas yra itin plonas ir lankstus, todėl tinka montuoti įvairiose netaisyklingose paviršiuje.

2. Kokią įtampą generuoja šis vibracijos daviklis?

Lenkiant, šis lanksčios plėvelės elementas gali sukurti iki 90 voltų elektros potencialą. Šis aukštas išėjimo lygis leidžia naudoti jį kaip tiesioginį jungiklį. Sugeneruotos energijos pakanka aktyvuoti MOSFET arba CMOS grandines be papildomo stiprinimo, supaprastinant prijungimą.

3. Ar šis prietaisas siunčia analoginį ar skaitmeninį signalą?

Jutiklis gali siųsti abu tipus signalų, kuriuos galima pasirinkti pagal poreikį. Jis tinka tiek tiksliai vibracijos jėgai matuoti, tiek paprastam prisilietimui fiksuoti. Įrenginys jungiamas specialiu kabeliu, pritaikytu DFRobot plokščių plėtinių skydams.

4. Kokiose temperatūrose veikia šis polimerinis jutiklis?

Šis plėvelinis elementas yra patikimas ir gali dirbti nuo 0 iki 85 laipsnių Celsijaus temperatūroje. Toks darbinis diapazonas užtikrina stabilumą daugumoje vidaus sąlygų. Jo konstrukcija išlaiko savybes ir nepažeidžiama esant įprastoms apkrovoms.

5. Kaip prijungti šį ploną sluoksninį daviklį?

Prietaisas turi du kontaktus ir komplektuojamas su jungiamuoju laidu. Jis yra labai kompaktiškas, o jo montavimą palengvina nedideli matmenys ir mažas svoris. Dėka savo konstrukcijos jis puikiai tinka integruoti į įvairius prototipus ir galutinius gaminius.
