Skaitmeninis atstumo jutiklis 130cm PWM, Pololu 4071

Varlė kodas 40564259
Liko tik: 5+ vnt.

Pardavėjas Varle.lt

4.5

Skaitmeninis atstumo jutiklis 130cm PWM, Pololu 4071

Varlė kodas 40564259
Liko tik: 5+ vnt.

Pardavėjas Varle.lt

4.5

25.⁷⁶ €

Pasirinkite kiekį

Į krepšelį 25.⁷⁶ €

25.⁷⁶ €

Į krepšelį

Atsiimkite parduotuvėje 0 €

Vilniuje, Ukmergės g. 241rugsėjo 3 d. 0 €
Kituose miestuoserugsėjo 4 d. 0 €

Atsiimkite paštomatuose nuo 1.⁹⁹ €

LPExpress paštomate rugsėjo 4 d. 1.⁹⁹ €
Omniva paštomate rugsėjo 4 d. 2.⁹⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

LPExpress kurjeriu rugsėjo 4 d. 3.⁴⁹ €
DPD kurjeriu rugsėjo 4 d. 4.¹⁹ €

*Užsakymo terminai yra preliminarūs

25.⁷⁶ €

Pasirinkite kiekį

Į krepšelį 25.⁷⁶ €

Gauk rugsėjo 3 d. Visi pristatymo būdai

Aprašymas

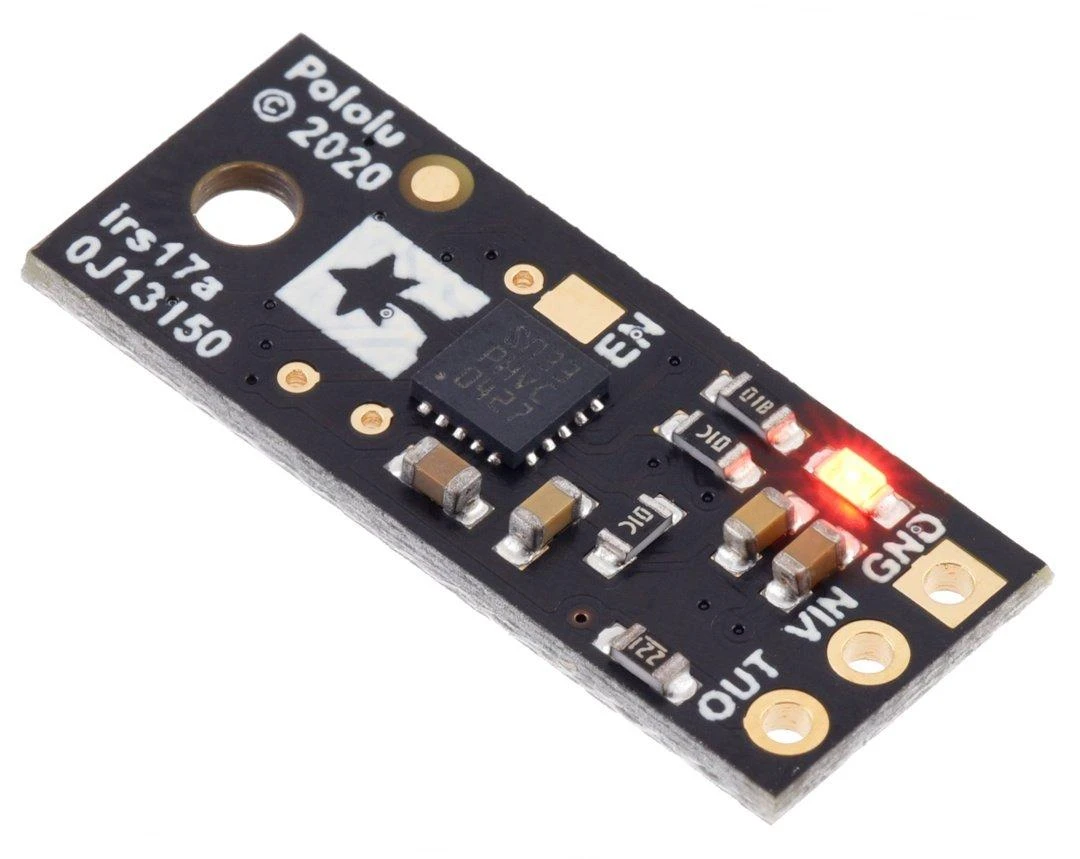

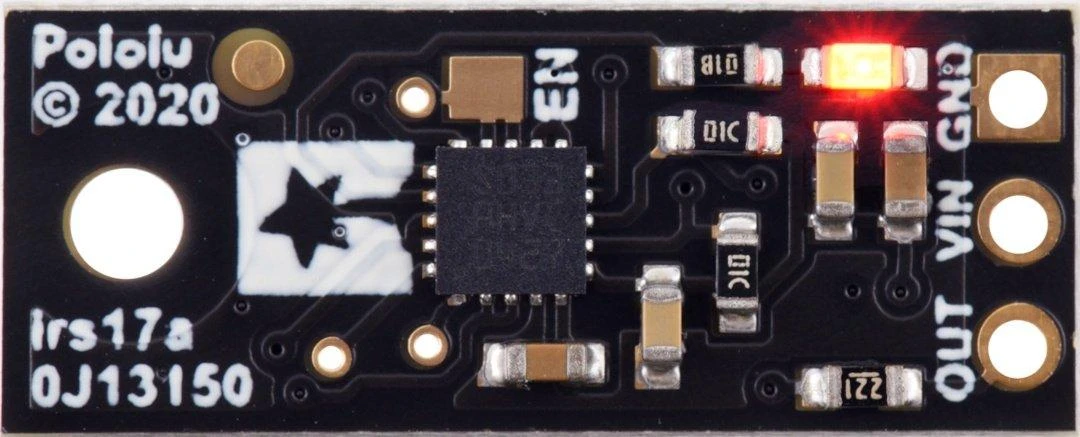

Atstumo jutiklio plokštė, pagrįsta Lidar technologija. Jutiklis aptinka iki 130 cm objektus ir maitinamas nuo 3 V iki 5,5 V. Jame yra vienas skaitmeninis PWM išėjimas, kurio signalas yra panašus į servo valdymo signalą. Skaitmeninis mikrovaldiklio kaištis gali būti naudojamas kiekvieno lygio impulso trukmei matuoti, kuris koduoja išmatuotą atstumą. Trumpojo nuotolio Lidar technologija naudojama tiksliai išmatuoti laiką, per kurį skleidžiami akims saugūs infraraudonosios šviesos impulsai pasiekia artimiausią objektą ir atsispindi atgal. Kol jutiklis veikia, jis nuolatos matuoja atstumą ir koduoja diapazonus kaip didelius impulsų pločius, kuriuos mikrokontroleris gali sinchronizuoti naudodami vieną skaitmeninį įvestį. Didžiausias 130 cm diapazonas pasiekiamas tik esant dideliam atspindžio tikslumui esant geroms aplinkos sąlygoms. Objektas su mažesniu atspindžiu arba blogomis aplinkos sąlygomis sumažina maksimalų diapazoną.

Specifikacijos:

Maitinimo įtampa: nuo 3 V iki 5,5 V
Srovės suvartojimas: 30 mA (įprasta) įjungus, 0,4 mA išjungus
Maksimalus diapazonas: 130 cm
Minimalus diapazonas: iki 1 mm
Minimalus atnaujinimo dažnis: 100–110 Hz (10–9 ms laikotarpis)
Matymo laukas (FOV): paprastai 15°, gali skirtis priklausomai nuo objekto atspindžio ir aplinkos sąlygų
Išvesties tipas: PWM

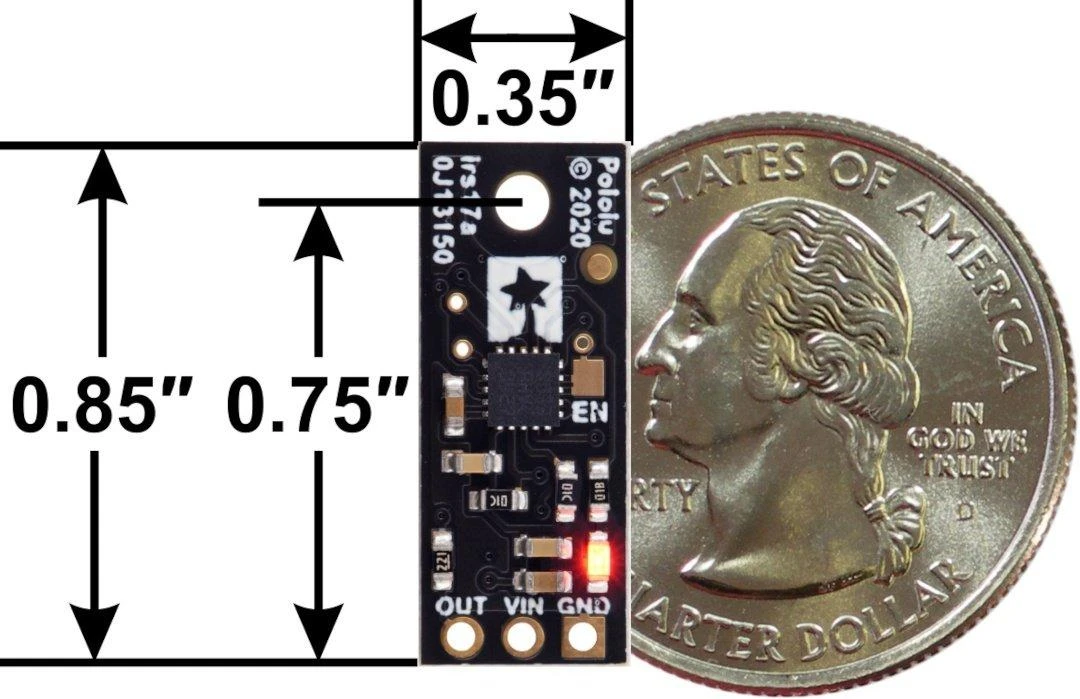

Matmenys: 21,6 x 8,9 x 3,5 mm
Svoris: 0,4 g

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

ChatGPT

Dirbtinio intelekto nuomonė 2024-12-16

Šis skaitmeninis atstumo jutiklis yra puikus pasirinkimas tiems, kurie ieško patikimo ir tikslaus sprendimo atstumo matavimui. Jis pasižymi ilgu veikimo nuotoliu, kuris siekia iki 130 cm, todėl yra tinkamas įvairioms programoms, kuriose reikia didesnio atstumo aptikimo. Jutiklis naudoja PWM signalą, kuris leidžia lengvai integruoti jį į įvairias sistemas ir užtikrina stabilų veikimą. Be to, jutiklis yra kompaktiškas ir lengvai montuojamas, todėl jį galima naudoti net ir ribotoje erdvėje.

Pliusai: Ilgas veikimo nuotolis iki 130 cm. Naudoja PWM signalą, kuris užtikrina lengvą integraciją ir stabilų veikimą. Kompaktiškas ir lengvai montuojamas dizainas.

Minusai: Gali būti jautrus aplinkos šviesos pokyčiams, kas gali turėti įtakos matavimo tikslumui.

Specifikacija

Gamintojas Pololu
Modelis

AN-19809
Modelio pavadinimas

AN-19809

Šią prekę rasite filtruose

Gamintojas Pololu
Tipas Jutikliai

Atsiliepimai (0)

Atsiliepimų nėra

Atsiliepimų politika

Dažniausiai užduodami klausimai

1. Koks yra šio Pololu atstumo jutiklio maitinimo įtampos diapazonas?

Šis Pololu atstumo jutiklis veikia nuo 3 iki 5,5 voltų. Toks maitinimo diapazonas leidžia jį lengvai prijungti prie įprastų 3,3 V arba 5 V mikrokontrolerių plokščių, pavyzdžiui, Arduino, nereikalaujant papildomų įtampos keitiklių. Prietaisas yra labai ekonomiškas, jo srovės suvartojimas veikiant yra tik 30 mA.

2. Kaip šis prietaisas išmatuoja atstumą iki objekto?

Matavimui naudojama trumpojo nuotolio lidar technologija. Ji siunčia saugius infraraudonuosius šviesos impulsus ir tiksliai fiksuoja laiką, per kurį jie atsispindi nuo objekto. Gauta informacija yra koduojama į PWM (pulsų pločio moduliacijos) signalą, kurį gali nuskaityti mikrokontroleris. Šis metodas užtikrina pakankamai didelį tikslumą artimiems taikams.

3. Kokį maksimalų atstumą gali aptikti šis jutiklis?

Maksimalus aptikimo nuotolis yra 130 centimetrų. Šis veikimo diapazonas pasiekiamas esant gera apšvietimo sąlygai ir kai objektas turi pakankamai didelį atspindį. Jei paviršius sugeria šviesą arba yra prastos apšvietimo sąlygos, efektyvus matavimo nuotolis gali būti trumpesnis. Minimalus matuojamas atstumas yra tik 1 milimetras.

4. Kokio tipo valdymo signalą generuoja šis modulis?

Modulis generuoja skaitmeninį PWM išėjimo signalą. Šis impulsas yra panašus į servo valdymo kabelio signalą, todėl prietaisą galima tiesiogiai prijungti prie mikrokontrolerio skaitmeninio įėjimo kaiščio. Impulso pločio trukmė tiesiogiai nusako išmatuotą atstumą, o perskaityti jį galima naudojant standartines bibliotekas.

5. Koks yra šio komponento matymo kampas ir atnaujinimo dažnis?

Matymo laukas paprastai yra apie 15 laipsnių. Šis kampas leidžia koncentruoti matavimą į konkretų tašką. Duomenų atnaujinimo sparta yra labai didelė – iki 100 kartų per sekundę (100 Hz). Toks greitis yra pakankamas net ir greitai judantiems robotams ar automatizuotiems mechanizmams valdyti realiuoju laiku.
