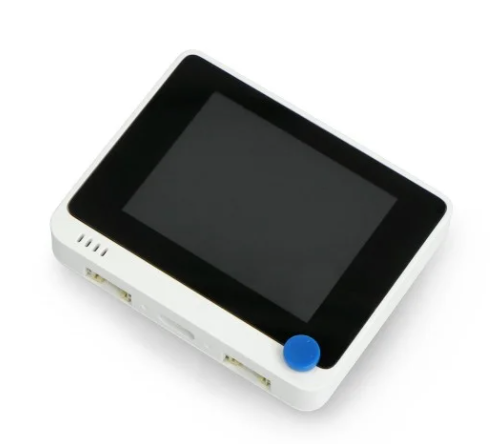

Seeed Studio Mikrokompiuteris su LCD ekranu Wio Terminal Bluetooth WiFi

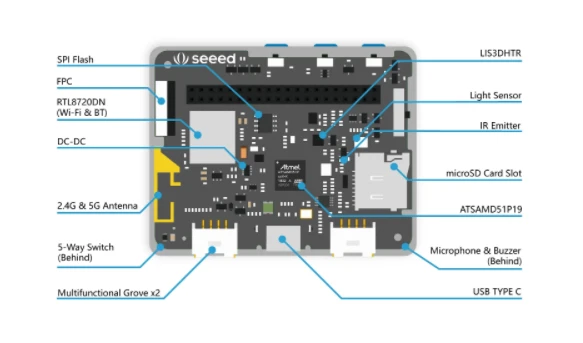

„Wio Terminal“ yra plokštė su mikrovaldikliu ATSAMD51 kartu su „ARM Cortex-M4F“ procesoriumi. Jis turi „Realtek RTL8720DN Bluetooth LE 5.0“ ryšio lustą ir 2,4 GHz / 5 GHz „WiFi“. Terminalas turi 2,4 colių LCD ekraną, IMU jutiklį (LIS3DHTR), mikrofoną, garsinį signalą, „microSD“ lizdą, šviesos jutiklį ir 940 nm IR diodą. Suderinamas su „Arduino“ ir „Raspberry Pi“. Be to, įrenginyje yra dvi „Grove“ jungtys, kurios leidžia prijungti modulius iš „Grove“ ekosistemos, taip pat 40 kontaktų GPIO jungtį, suderinamą su „Raspberry Pi“ papildomiems įrenginiams prijungti.

Pagrindinės savybės:

• Galingas ATSAMD51P19 mikrovaldiklis: ARM Cortex-M4F 120 MHz (padidinimas iki 200 MHz)
• 4 MB išorinė „flash“ atmintis ir 192 kB RAM
• SPI, I2C, I2S, ADC, DAC, PWM, UART
• Belaidis ryšys: „Realtek RTL8720DN“; „WiFi“: 2,4 GHz / 5 GHz 802,11 a / b / g / n; „Bluetooth“: BLE 5.0
• Palaiko USB OTG
• Prieigos įrenginiai: pelė, klaviatūra, MIDI įrenginiai, žaidimų valdikliai, spausdintuvai
• "Grove" ekosistema: daugiau nei 300 „Grove IoT“ modulių yra dvi įmontuotos „Grove“ jungtys skaitmeniniam, analoginiam, I2C ir PWM ryšiui
• Suderinamas su „Raspberry Pi“ 40 kontaktų: gali būti montuojamas ant GPIO Raspberry Pi kaiščių
• HAT dangtelius galima naudoti su adapteriu

• Arduino
• MicroPython
• ArduPy
• AT Firmware
• Visual Studio
• CircuitPython

Specifikacijos:

Pagrindinė grandinė:

• Mikrovaldiklis - ATSAMD51P19
• Šerdis - ARM Cortex-M4F
• Clocking - maks. 200 MHz
• „Flash“ atmintis - 4 MB
• Darbinė temperatūra - nuo -40 ° C iki 85 ° C

LCD ekranas:

• Skiriamoji geba - 320 x 240 pikselių
• Įstrižainė - 2,4 "
• Valdiklis - ILI9341

Belaidis ryšys:

• Maketas - RTL8720DN
• KM4 procesorius - ARM Cortex-M4F 200 MHz
• KM0 procesorius - „ARM Cortex-M0“
• „WiFi“ - 802,11 a / b / g / n 1x1, 2,4 GHz ir 5 GHz
• „Bluetooth“ - LE 5.0

Įmontuoti moduliai:

• Akselerometras - LIS3DHTR
• Mikrofonas - nuo 1 V iki 10 V, -42 dB
• Garsiakalbis - 78 dB @ 10 cm, 4000Hz
• Šviesos jutiklis - nuo 400 iki 1050 nm
• IR šviesos diodas - 940 nm

Sąsajos:

• „MicroSD“ kortelės lizdas - maks. 16 GB

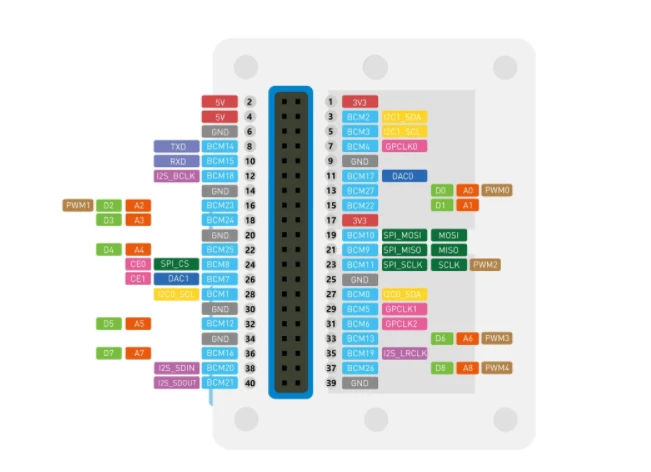

• GPIO - 40 kontaktų (suderinamas su „Raspberry Pi“)
• "Grove" - 2 (daugiafunkcinė)
• FPC - 20 kontaktų

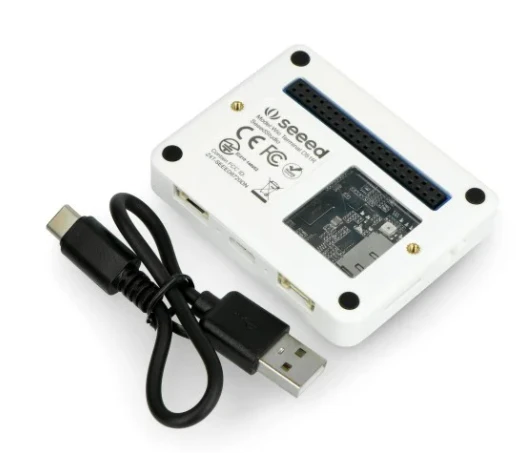

• C tipo USB - maitinimas ir USB-OTG
• Jungikliai ir mygtukai - 5 padėčių jungiklis; maitinimo jungiklis / perkrovimas; 3 mygtukai vartotojui

Dėklas:

• Medžiaga - ABS + PC
• Matmenys - 72 x 57 x 12 mm
