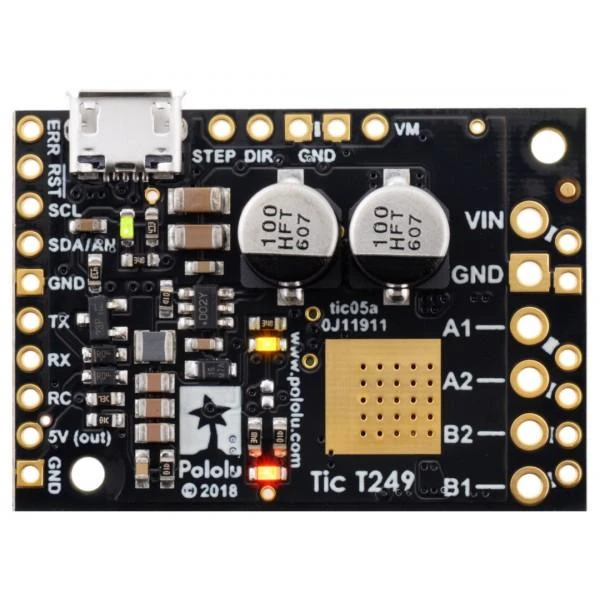

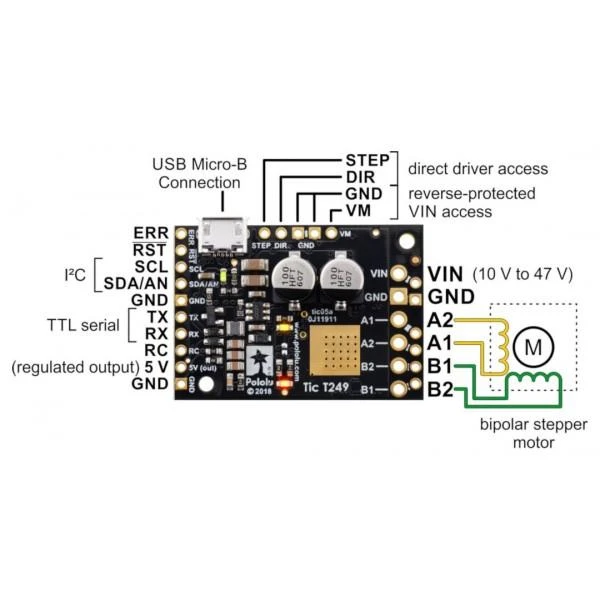

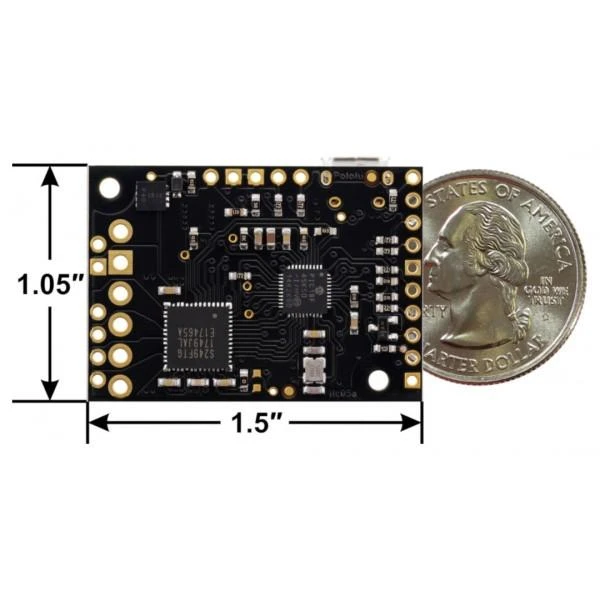

Žingsninio variklio valdiklis suderinamas su „Arduino“, „STM32Discovoery“, „Raspberry Pi“. Valdiklį galima sukonfigūruoti, išbandyti ir stebėti per USB, veikia „Windows“, „Linux“ ir „MacOS“. Norėdami valdyti žingsninį variklį, prijunkite sistemą taip, kaip parodyta paveikslėlyje. Jei vardinė variklio įtampa yra mažesnė už reikiamą valdiklio maitinimo šaltinį (10 V), srovės ribą reikia nustatyti rankiniu būdu, naudojant potenciometrą. Plokštė suprojektuota taip, kad galėtų išsklaidyti šilumą, kai srovė sunaudoja apie 1,8 A vienai ritei. Jei srovė yra daug didesnė, reikia naudoti išorinę šilumos kriauklę, kurią galima montuoti šilumą laidžiais klijais.
Techniniai duomenys:

Variklio maitinimo įtampa: 10 V - 47 V
Srovė: maks. 1,8 A ritėje (atvėsus iki 4,5 A)
Valdiklio maitinimo įtampa: 5V reguliatorius - nereikia išorinio maitinimo šaltinio
Paprasta valdymo sąsaja
6 režimai: pilnas žingsnis, 1/2, 1/4, 1/8, 1/16 ir 1/32 žingsnis
Galimybė reguliuoti variklio sunaudojamą srovę potenciometru
Apsauga nuo per didelės variklio srovės
Automatinis perjungimas tarp režimų pagal variklio suvartotą srovę
Apsauga nuo sistemos perkaitimo
6 valdymo sąsajos: USB, nuoseklusis TTL, I2C, RC impulsų servo, analoginis, kvadratinis koderis
Maksimalus žingsnio greitis: 50 000 žingsnių per sekundę
Rinkinys savarankiškam surinkimui

Rinkinyje:

Valdiklis TB67S249FTG
Segtukų juostos
Varžtų jungtys
