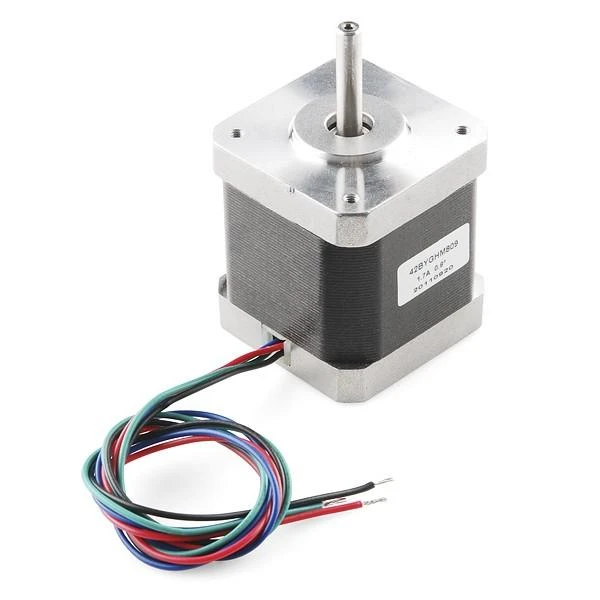

Oem Žingsninis variklis 42BYGHM809...

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite paštomatuose nuo 1.⁹⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

Žingsninis variklis – elektros variklis, kurio ašis apsisuka per daugelį vienodų žingsnių. Toks variklis gali atlikti reikiamą kiekį žingsnių, rotoriui užimant norimą padėtį. Žingsninis variklis keičia elektrinį signalą į reikiamą sukimą ar tiesinį judėjimą.

Techniniai duomenys:

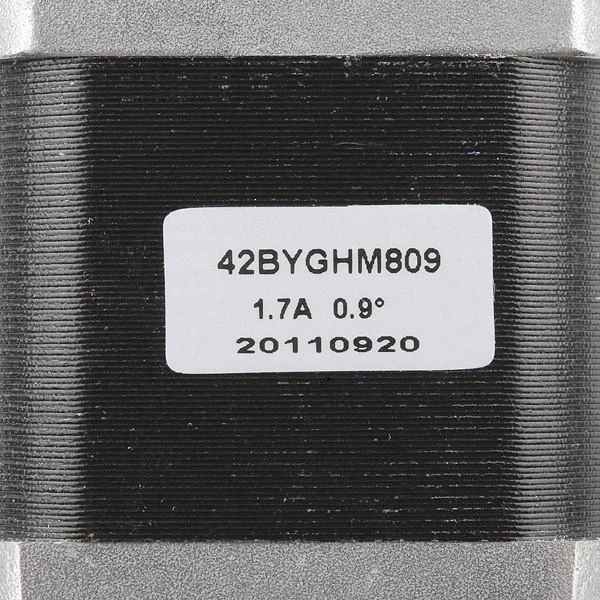

400 žingsnių/aps (0,9 °)
Vardinė įtampa: 3 V
Apvijos srovė: 1,7 A
Apvijos varža: 1,8 Ω
Induktyvumas: 2,88 mH
Sukimo momentas 4,89 kg*cm (0,48 Nm)
Veleno skersmuo: 5 mm
Svoris: 360 g
Standard: NEMA 17

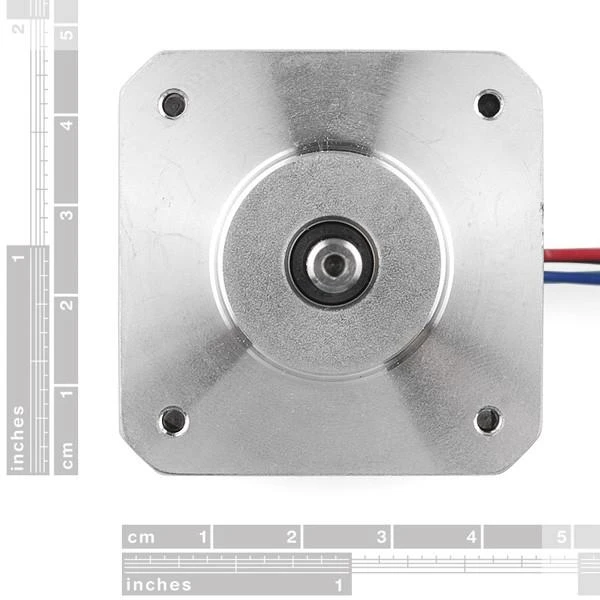

Matmenys: 42 x 42 x 48 mm

Žingsninių variklių panaudojimo sritys:

Spausdintuvai
CNC mašinos
3D spausdintuvai
Lazerinės pjaustiklės
Manipuliatoriai

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-02113
Modelio pavadinimas

AN-02113

Atsiliepimų nėra

Atsiliepimų politika

1. Kiek žingsnių per apsuką atlieka OEM žingsninis variklis?

OEM žingsninis variklis atlieka 400 žingsnių per vieną apsisukimą. Kiekvieno žingsnio kampas lygus 0,9 laipsnio. Toks tikslumas užtikrina labai tikslią padėties kontrolę, kas ypač svarbu tiksliajai mechanikai.

2. Koks yra šio žingsninio variklio sukimo momentas?

Šis NEMA 17 standarto variklis pasiekia 4,89 kg*cm sukimo momentą, tai prilygsta 0,48 Nm. Toks momentas suteikia jėgos vidutinėms CNC mašinoms ar 3D spausdintuvams. Šis dydis leidžia varikliui išlaikyti padėtį veikiant apkrovai.

3. Ar šį variklį galima naudoti 3D spausdintuvuose?

Taip, šis įrenginys yra idealiai tinkamas 3D spausdintuvų konstrukcijose. Dėl NEMA 17 formato ir didelio žingsnių skaičiaus jis užtikrina itin sklandų judesį. Spausdinant sluoksnius, tikslus pozicionavimas yra būtinas, o ši detalė tą užtikrina be sunkumų.

4. Kokia yra darbinė variklio srovė (1,7 A) svarba?

Apvijos srovė, siekianti 1,7 ampero, lemia variklio galingumą. Jei vairuoklis tiekia šią srovę, variklis išvysto visą savo momentą. Tinkamai suderinta srovė padeda išvengti perkaitimo, todėl sistemai reikia naudoti galios reguliatorių, atitinkantį šias technines charakteristikas.

5. Kokie yra OEM variklio veleno matmenys ir svoris?

Centrinis velenas yra 5 milimetrų skersmens, o pats variklis sveria 360 gramų. Šie duomenys svarbūs planuojant tvirtinimo detales ir varančiosios sistemos balansą. Lengvas svoris leis lengviau montuoti konstrukcijas, o tinkamas veleno dydis tinka standartinėms movoms bei skriemuliams.
