RFID skaitytuvas ID-20LA, 125 kHz,...

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite paštomatuose nuo 1.⁹⁹ €

Pristatymas į namus nuo 3.⁹⁹ €

RFID yra bevielio, bekontakčio perdavimo standartas, naudojamas objektams, turintiems atitinkamus identifikatorius, identifikuoti. ID-3LA modulis lengvai naudojamas skaitytuvas, leidžiantis gauti ir perduoti į pagrindinį įrenginį (pvz., Arduino ar Raspberry Pi) identifikavimo sistemos ID, pavyzdžiui, tabletes, kapsules ar korteles. Sistemoje yra įmontuota antena, ryšys vyksta per nuosekliąją sąsają (TX-RX kaiščiai). Išvesties duomenys yra duomenų grandinė (serijos eilutė), kurioje yra įrenginio ID.

Specifikacijos:

Maitinimo įtampa: 2,8 V - 5 V
Carrier dažnis: 125 kHz
Skaitymo atstumas: iki 180 mm
Standartas: EM4001 ISO RFID IC
Sąsaja: nuoseklioji sąsaja TTL ir RS232 - 9600 bps
Įmontuota antena

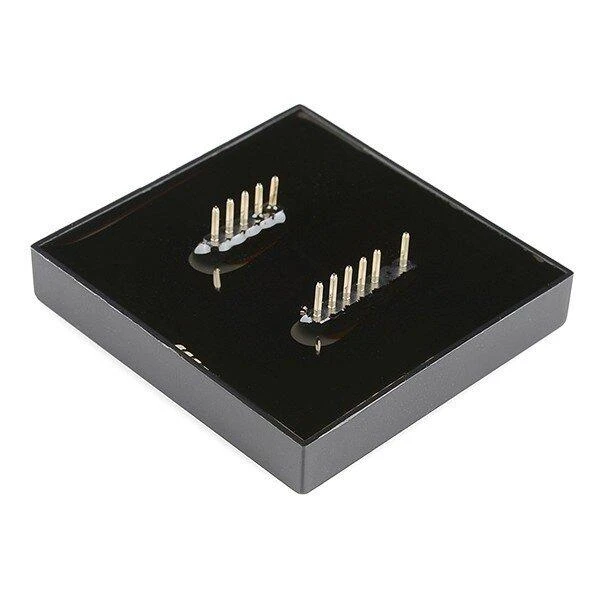

Kaiščių pitch: 2 mm

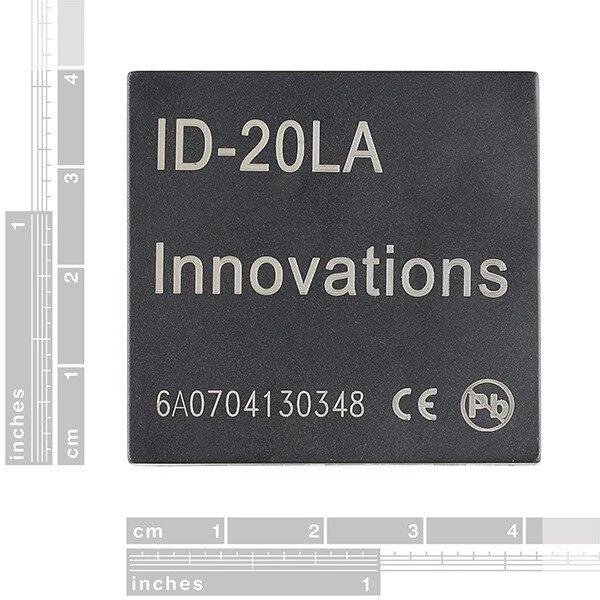

Matmenys: 40 x 38 x 7 mm

Nuorodos:
Gamintojo puslapis

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Sparkfun
Modelis

AN-01677
Modelio pavadinimas

AN-01677

* Anksčiau taikyta Varle.lt kaina

Gamintojas Sparkfun
Tipas Skaitytuvai

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip prijungti SparkFun RFID skaitytuvą prie Arduino?

Šis RFID modulis jungiasi paprastai per nuosekliąją sąsają. TTL lygio kaiščiai TX ir RX tiesiogiai suderinami su daugumos Arduino plokščių skaitmeniniais įvadais. Maitinimui pakanka 5 voltų, o duomenų perdavimo greitis nustatytas 9600 baudų. Tai leidžia greitai integruoti įvairius be kontaktų identifikavimo projektus.

2. Kokį atstumą gali nuskaityti šis 125 kHz skaitytuvas?

Maksimalus efektyvus šio įrenginio darbinis nuotolis yra iki 180 milimetrų. Toks nuskaitymo atstumas pasiekiamas dėl integruotos antenos, optimizuotos šiam dažniui. Jis tinka skaityti etiketes ar korteles per ploną kliūtį, pavyzdžiui, plastiką ar popierių, užtikrinant patikimą signalo priėmimą.

3. Ar šis modulis palaiko standartines RFID žymes?

Taip, šis prietaisas veikia su EM4001 standarto ir ISO suderinamomis mikrograndynėmis. Jis atpažįsta dažniausiai naudojamus 125 kHz dažnio identifikatorius, tokius kaip tabletes, disku formos žymės ar plastikinės kortelės. Tai universali sistema, tinkama įvairiems sekimo ar prieigos valdymo tikslams.

4. Kokia reikalinga maitinimo įtampa veikimui?

Prietaisui veikti reikalinga nuo 2.8 iki 5 voltų įtampa. Toks platus maitinimo diapazonas leidžia jį maitinti tiek iš 3.3V, tiek iš 5V logikos valdymo plokščių, pvz., Arduino ar Raspberry Pi. Tai suteikia lankstumo projektuojant nepriklausomus, mažos energijos sąnaudos įrenginius.

5. Kokiu formatu perduodami nuskaityti duomenys?

Nuskaitytas identifikavimo kodas išėjime gaunamas kaip skaitmeninė serijos eilutė. Informacija siunčiama per TTL/RS232 sąsają, o komunikacija vyksta nustatytu 9600 baudų greičiu. Gautą unikalų žymės ID vėliau galima lengvai apdoroti programiškai, palyginant ar saugant duomenų bazėje.
