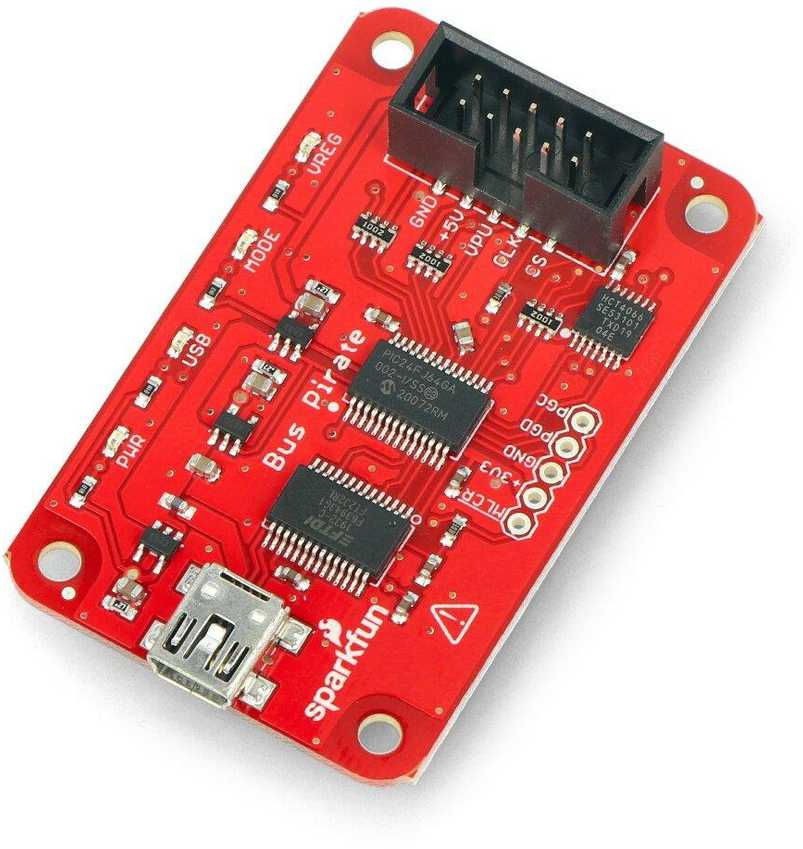

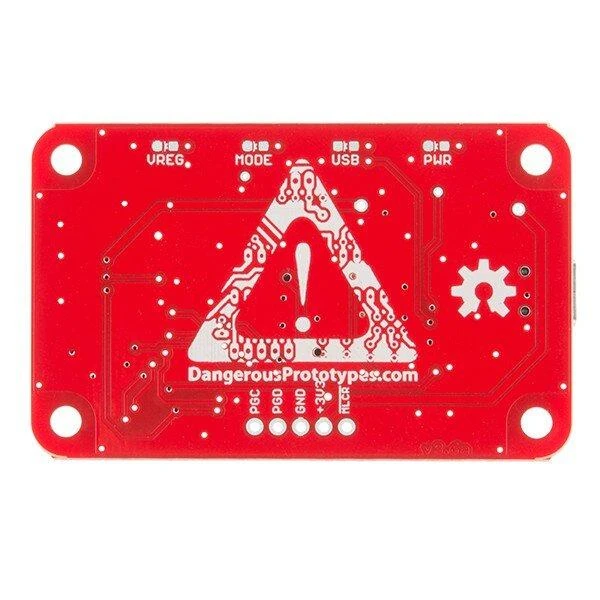

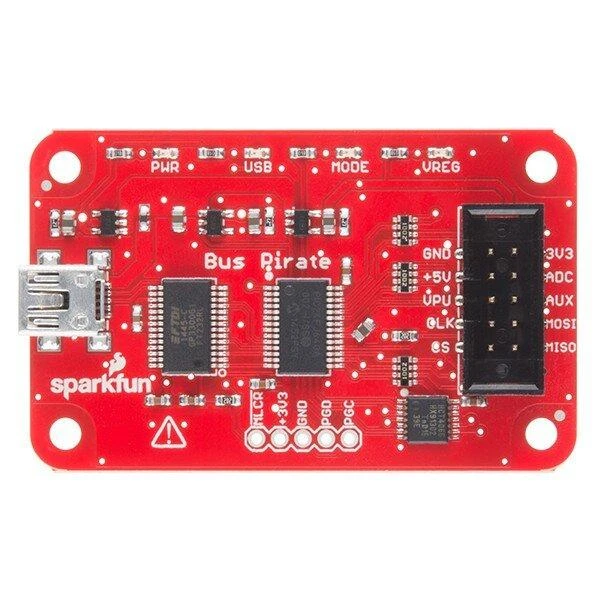

Prietaisas leidžia prijungti kompiuterį su elektroniniais moduliais, naudojant populiarius duomenų perdavimo protokolus, pvz. SPI, I2C, UART. Bus Pirate supaprastina sąveikavimo su naująja sistema procesą, leidžia lengvai aptikti klaidas perduodant duomenis, patikrinti ar tinkamai veikia magistralė, ir perduoti komandas. Tai ypač naudinga valdant jutiklius duomenų srautui patikrinti. Be aukščiau išvardytų funkcijų, sistema taip pat veikia kaip loginių būsenų (iki 1 MHz) analizatorius, dažnio signalo generatorius ir AVR mikrovaldiklių programatorius.

Specifikacijos:

Palaikomi ryšio protokolai:

1-Wire
I2C
SPI
JTAG
UART
USART
MIDI
Kompiuterio klaviatūra
HD44780 skystųjų kristalų ekranas
2 and 3-Wire

Įėjimai toleruoja įtampos diapazoną: 0 - 5,5 V
Išmatuotos analoginės įtampos diapazonas: 0 - 6 V
Išmatuoto dažnio diapazonas: 1 Hz - 40 MHz
PWM generatorius: 1 kHz - 4 MHz
Įmontuoti traukiamieji rezistoriai
Įmontuota šaltinio įtampa 5 V ir 3,3 V
Bendrų operacijų makrokomandos
I2C magistralės ir SPI magistralės duomenų srauto analizatorius
Integruotas downloader, leidžiantis paprastai atnaujinti programinę įrangą
Keitiklis USB į UART
Loginių būsenų analizatorius 10 Hz - 1 MHz
Galimybė dirbti programatoriaus režimu AVR STK v2
Jungtis su miniUSB laidu nepridedama

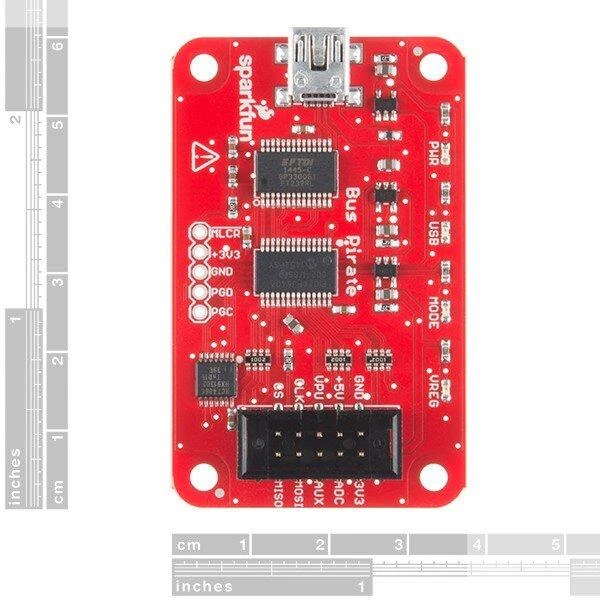

Matmenys: 53 x 30 mm
