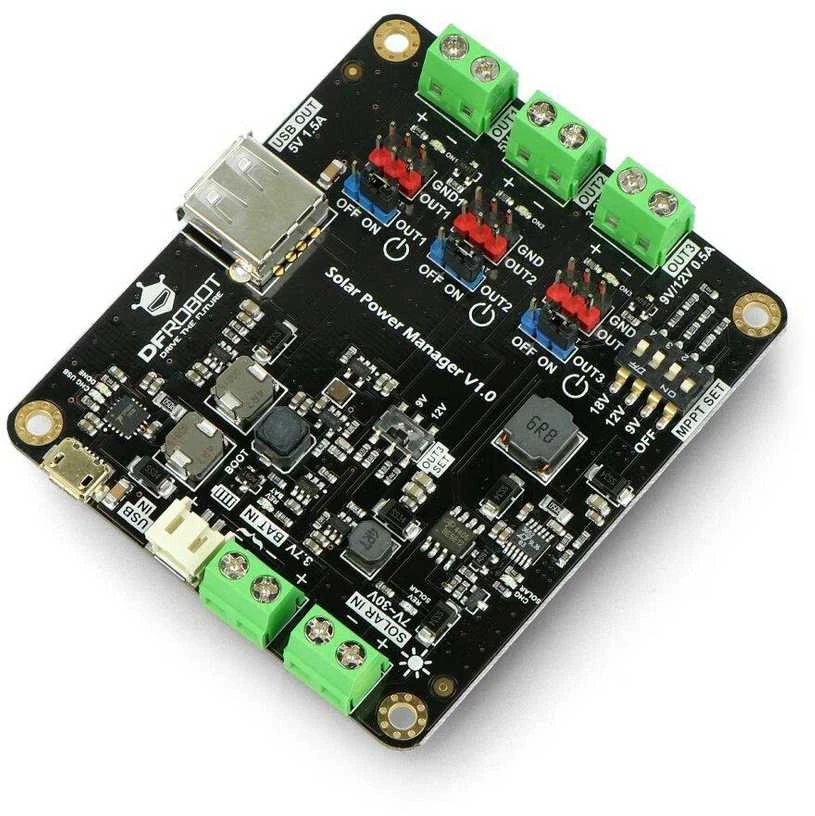

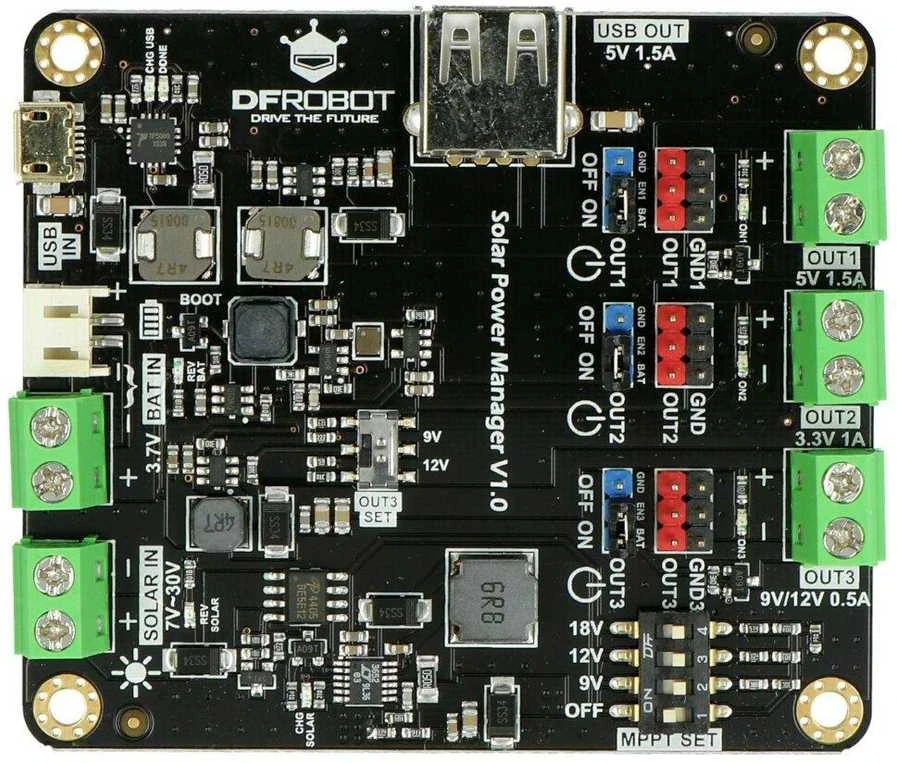

Saulės baterijų energijos valdymo modulis. Maitinamas 9 V / 12 V / 18 V skydais. Jame rasite keitiklį su 5 V / 1,5 A; 3,3 V / 1 A; 9 V, 12 V / 0,5 A išėjimais, todėl gali būti naudojamas kaip 3,7 V Li-Pol baterijų įkroviklis arba USB įkroviklis. Modulis taip pat turi daugybę apsaugų: nuo atvirkštinio poliškumo, per aukštos temperatūros, trumpojo jungimo.

Pagrindinės funkcijos:

MPPT pastovios įtampos algoritmas, didinantis saulės kolektoriaus efektyvumą
Saulės skydelio įėjimo įtampa nuo 7 iki 30 V
Skirtingi įkrovimo režimai: saulės / kintamosios srovės adapteris / USB įkroviklis (maksimali srovė 2 A)
Trys atskirai valdomi, reguliuojami įjungimo / išjungimo maitinimo šaltiniai, skirti mažos galios programoms
Keraminiai kondensatoriai (MLCC), saugūs, stabilūs, aukštos kokybės
Įvairios apsaugos priemonės
USB jungtis su ESD

Specifikacijos:

Modelis: LTC3652
Saulės įėjimo įtampa: nuo 7 V iki 30 V
Baterijos įvestis: Li-Pol 3,7 V 1C
Įkrovimo srovė: maks. 2 A
Įkrovimo ribinė įtampa: 4,2 V ±1%
MPPT įtampos nustatymai: OFF / 9 V / 12 V / 18 V
USB įėjimo įtampa: 5 V
Reguliuojamas maitinimo šaltinis:

OUT1: 5 V / 1,5 A
OUT2: 3,3 V / 1 A
OUT3: 9 V / 12 V / 0,5 A

Reguliuojamas maitinimo šaltinis:

OUT1: 86% esant 50% apkrovai
OUT2: 92% esant 50% apkrovai
OUT3 (9 V): 89% esant 50% apkrovai

USB įkrovimo efektyvumas: 84% esant 1 A
Saulės įkrovimo galia (18 V): 78% esant 1 A
Maksimali budėjimo srovė: mažiau nei 3 mA
Saugumas:

BAT IN: nuo perkrovos / nuo iškrovos / nuo per didelės srovės / nuo atvirkštinio poliškumo
OUT1 - OUT-2 / USB išvestis: prieš trumpąjį jungimą / per didelę srovę / prieš perkaitimą
SOLAR IN: prieš atvirkštinį poliškumą

Darbinė temperatūra: nuo -40 °C iki 85 °C
Matmenys: 78 x 68 mm

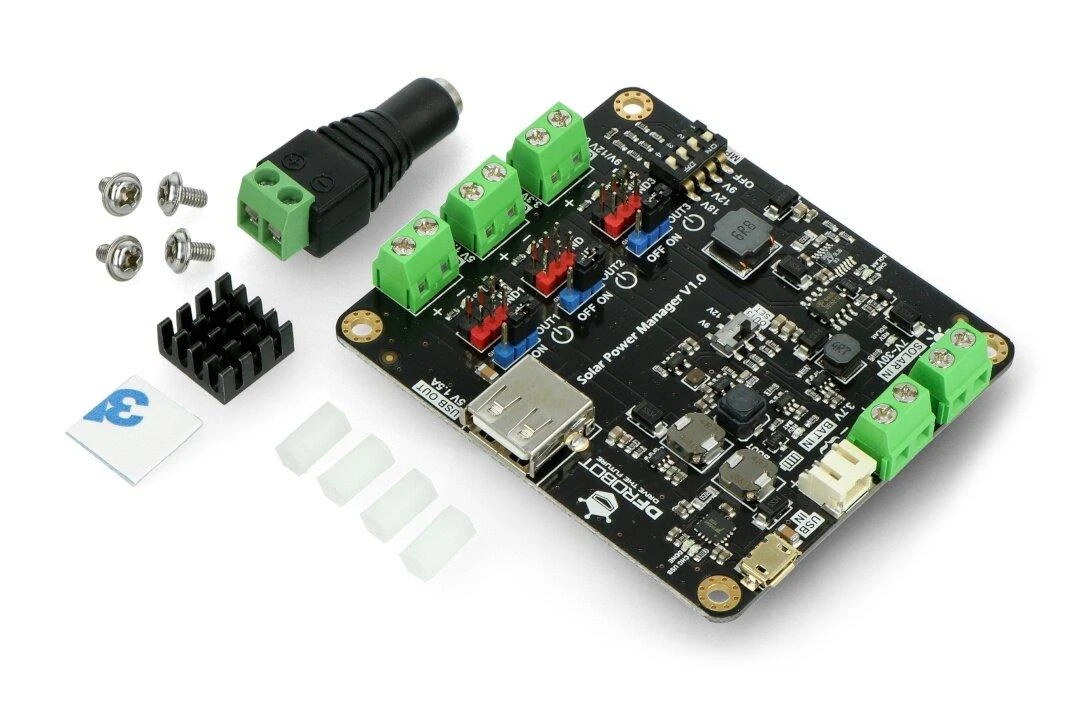

Komplekte:

3x juodas trumpiklis
4x nailono tarpinė M3
4x M3 varžtas
Aliuminis aušintuvas 14 x 14 mm
Šilumos laidumo pasta iš silikono 14 x 14 mm
DC lizdo adapteris

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Dfrobot
Modelis

AN-12496
Modelio pavadinimas

AN-12496

Gamintojas Dfrobot
Tipas Valdikliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kokius saulės skydelius galima prijungti prie šio valdiklio?

Šis DFRobot valdiklis palaiko saulės skydelius, kurių įtampa yra nuo 7 iki 30 voltų. Tai leidžia jį naudoti su įvairiais maitinimo moduliais, pavyzdžiui, 18 voltų panelėmis. Įrenginys automatiškai pritaiko įtampą, kad būtų pasiektas optimalus energijos surinkimo efektyvumas naudojant MPPT technologiją.

2. Kaip šis įrenginys įkrauna litio polimerines baterijas?

Modulis yra specialiai pritaikytas saugiam 3,7 V ličio polimerinių akumuliatorių įkrovimui. Jis suteikia iki 2 amperų srovę ir automatiškai nutraukia procesą, pasiekus tikslią 4,2 V ribinę įtampą. Taip užtikrinama pilna ir saugi įkrova, apsaugant elementus nuo perkrovos.

3. Kokius įrenginius galima maitinti per valdiklio išėjimus?

Per tris reguliuojamus išėjimus galima tiekti energiją įvairiems mažos galos prietaisams. Prieinami 5 V, 3,3 V ir 9 V arba 12 V maitinimo šaltiniai, tinkami, pavyzdžiui, mikrokontroleriams arba jutikliams. Kiekvienas kanalas turi aukštą konversijos efektyvumą ir yra apsaugotas nuo trumpojo jungimo.

4. Ar šis saulės energijos valdiklis turi apsaugos sistemas?

Taip, įrenginys aprūpintas išsamiomis apsaugos funkcijomis. Jos apima apsaugą nuo atvirkštinio poliškumo, per didelės srovės ir perkaitimo tiek įėjime, tiek išėjimuose. Šios priemonės padeda išvengti įrangos sugadinimo ir užtikrina patikimą veikimą įvairiomis sąlygomis.

5. Koks yra šio modulio naudojimo efektyvumas?

Energijos konversijos našumas yra labai aukštas, priklausomai nuo išėjimo. Pavyzdžiui, 5 V kanalas veikia 86% efektyvumu. Toks geras koeficientas sumažina energijos nuostolius šilumos pavidalu, leisdamas efektyviau panaudoti surinktą saulės energiją jūsų projektui.
