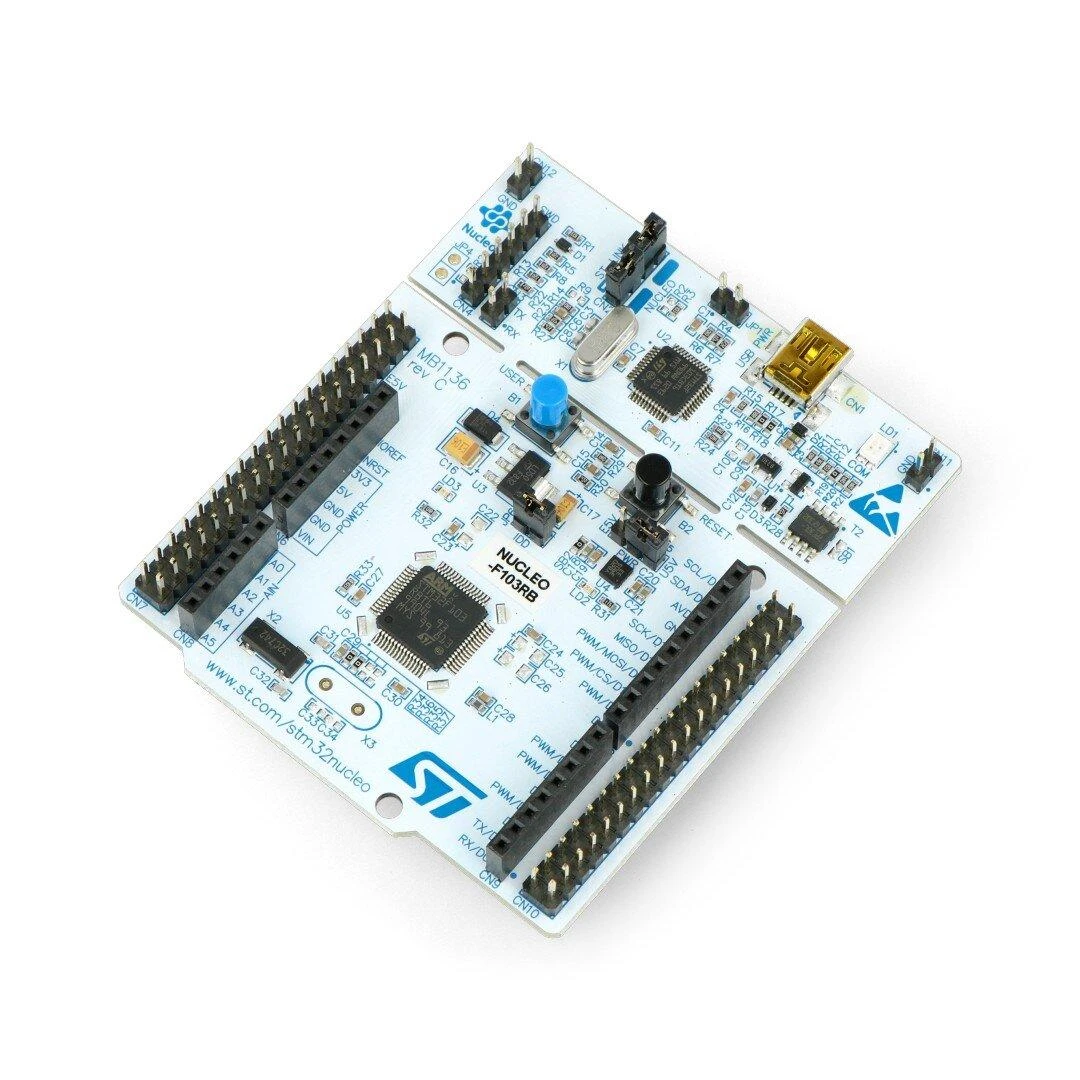

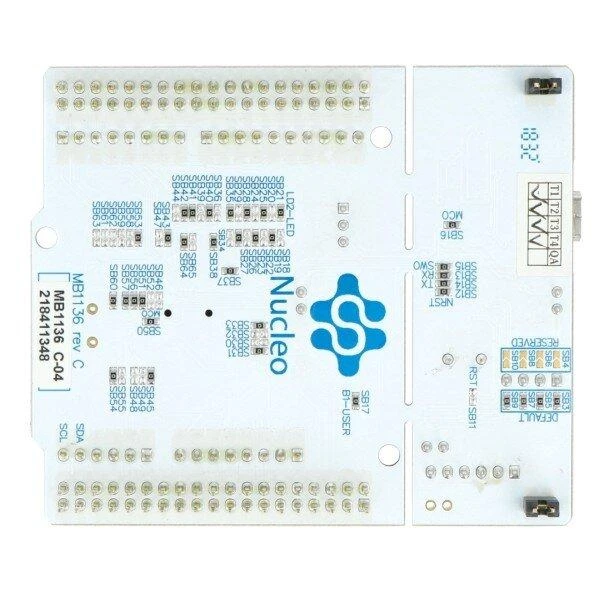

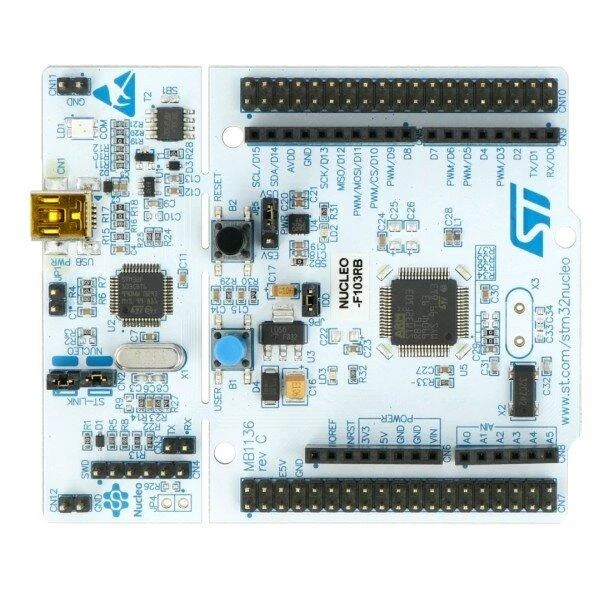

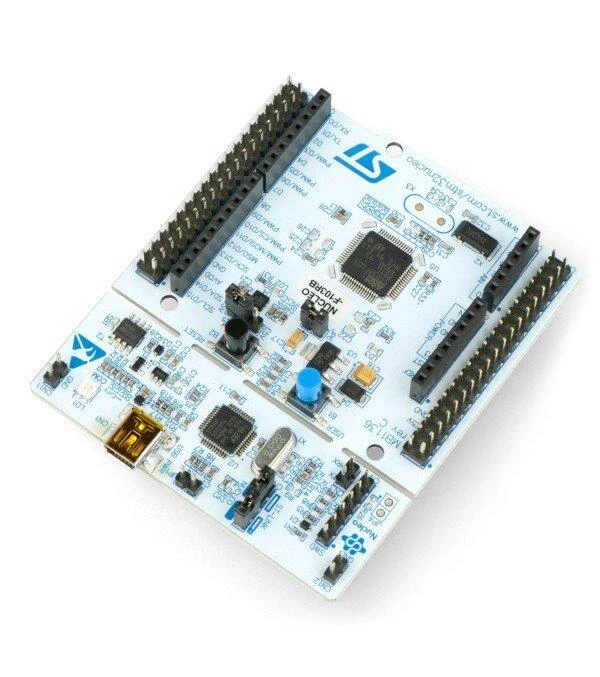

Modulis su 32 bitų mikrovaldikliu su branduoliu ARM Cortex M3, 72 MHz, 128 KB Flash, 20 KB SRAM. Nucleo yra suderinamas su mbed platforma ir turi jungtis Arduino priedėliui prijungimui.

Specifikacijos:

Mikrovaldiklis: STM32F103RBT6

Šerdis: 32 bitų ARM Cortex M3
Laikrodžio dažnis: 72 MHz
Flash atmintis: 128 KB
SRAM: 20KB
2 x analoginis-skaitmeninis keitiklis: 12 bitų, 16 kanalų
Laikmačių skaičius: 7
Sąsajos: 3x USART, 2x SPI 18Mbit/s, 2x I2C, Full Speed USB, CAN 2.0 B

Dviejų tipų jungtys:

Priedėlių jungtys, suderinamos su Arduino Uno Rev3
Standartiniai kaiščiai STMicroelectronics Morpho pasiekti mikrovaldiklio laidus

Modulis suderinamas su operacine sistema mbed (mbed.org)
Debugger ST-Link/V2 yra dedamas ant plokštės su galimybe dirbti kaip atskiras įrenginys su SWD išėjimu.
Galimybė maitinti per USB jungtį
Įterpti trys šviesos diodai:

1 x maitinimo įtampos indikacijai
1 x, nurodantis ryšį
1 x vartotojo žinioje

Du mygtukai:

1 x RESET
1 x vartotojo žinioje

Trys skirtingos sąsajos per miniUSB jungtį (USB pakartotinis išvardijimas):

Virtualus COM prievadas
Masinė atmintis
Programavimo/derinimo prievadas

Modulis palaiko daugumą populiarių aplinkų, pvz.: IAR, Keil ir platformas, pagrįstas GCC kompiliatoriumi

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Stmicroelectronics
Modelis

AN-02238
Modelio pavadinimas

AN-02238

Atsiliepimų nėra

Atsiliepimų politika

1. Su kokiomis programavimo aplinkomis veikia STM32 Nucleo plokštė?

Šis modulis suderinamas su populiaria mbed internetine platforma, kur leidžia greitai pradėti kurti projektus. Taip pat palaiko profesionalias aplinkas, tokias kaip IAR ar Keil, ir sistemas, naudojančias nemokamą GCC kompiliatorių, suteikdamas lankstumą besiremiant įgūdžiams.

2. Ar ši plokštė turi įmontuotą derinimo įrenginį?

Taip, ant plokštės integruotas ST-LINK/V2 derintuvas, kuris supaprastina programų kūrimą ir derinimą. Šis įtaisas gali būti naudojamas ir kaip atskiras derinimo adapteris, jungiamas prie kitų įrenginių per SWD sąsają, todėl nereikia pirkti papildomos įrangos.

3. Kokios jungtys yra prieinamos perduino jungtį?

Plokštė turi priedėlių jungtis, visiškai suderinamas su Arduino Uno Rev3 lizdų išdėstymu. Tai leidžia lengvai prijungti daugybę jau esančių Arduino skydelių ir jutiklių, žymiai praplečiant galimybes be sudėtingo laidų jungimo.

4. Kiek atminties turi šis valdiklio modulis?

Mikrovaldiklis turi 128 kilobaitų Flash atminties, skirtos jūsų programos kodui saugoti. Papildomai yra 20 KB greitosios SRAM atminties, reikalingos duomenims apdorojant realiuoju laiku, o tai užtikrina sklandų sudėtingesnių užduočių vykdymą.

5. Kaip maitinti šią plokštę be išorinio maitinimo šaltinio?

Plokštę galima maitinti tiesiogiai per miniUSB jungtį, prijungus prie kompiuterio ar įprasto USB adapterio. Tai patogus būdas pradėti darbą be papildomų maitinimo laidų, o integruotas šviesos diodas patvirtins sėkmingą įtampos tiekimą.
