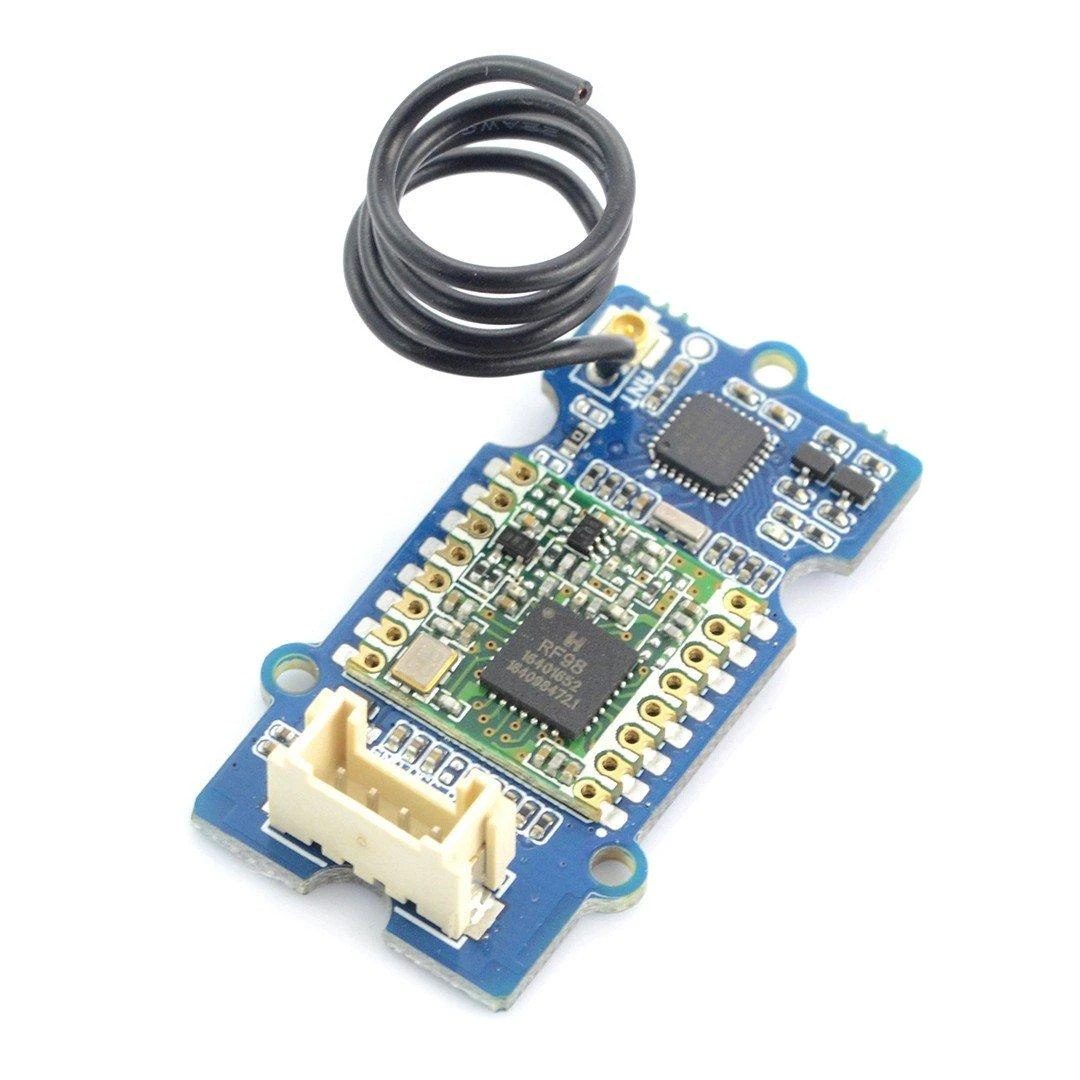

433 MHz ilgojo nuotolio radijo modulis RFM95 (ilgas nuotolis: LoRa). Tai leidžia perduoti duomenis iki 500 m atstumu, naudojant laidą kaip anteną. Jame taip pat yra u.FL jungtis papildomai antenai. Komplekte yra laidas, pritaikytas Seeedstudio Base Shield v2.0.

Specifikacijos:

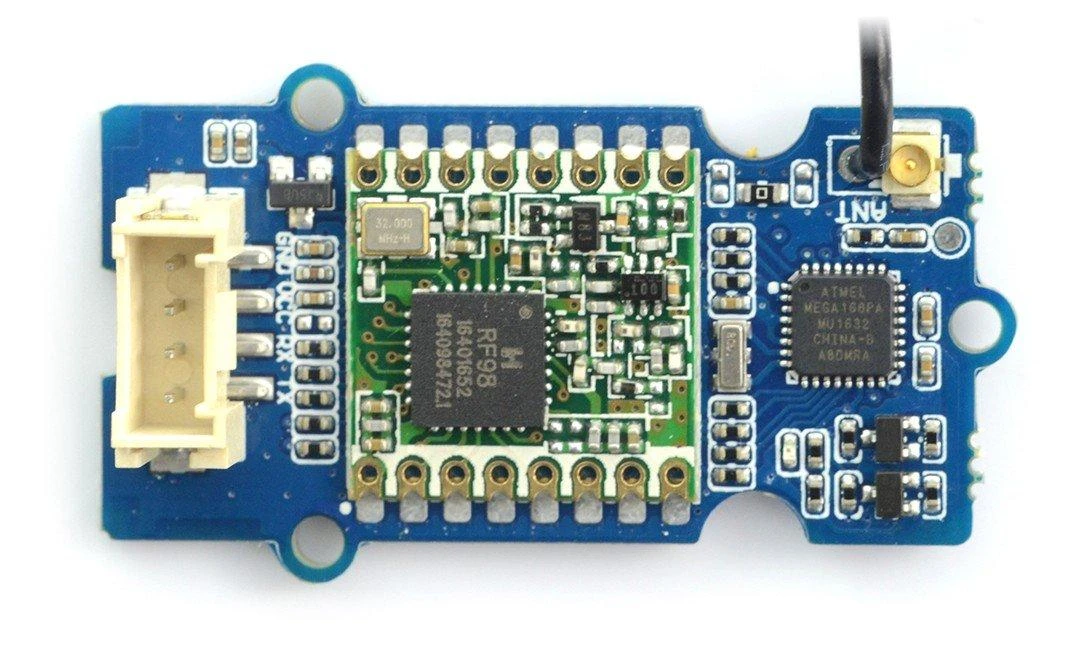

RFM95 modulis, pagrįstas SX1276 LoRa
ATmega168 valdymo sistema
Darbinė įtampa: nuo 3,3 V iki 5 V
Srovės suvartojimas

Perdavimas: 28 mA
Budėjimo režimu: 8,4 mA
Priėmimas: 20 mA

Darbinė sąsaja: UART
Įmontuota antena + u.FL jungtis
Darbinis dažnis: 433MHz
Darbinė temperatūra: nuo -20 °C iki 70 °C
Išėjimo galia: 100 mW (20 dBm)

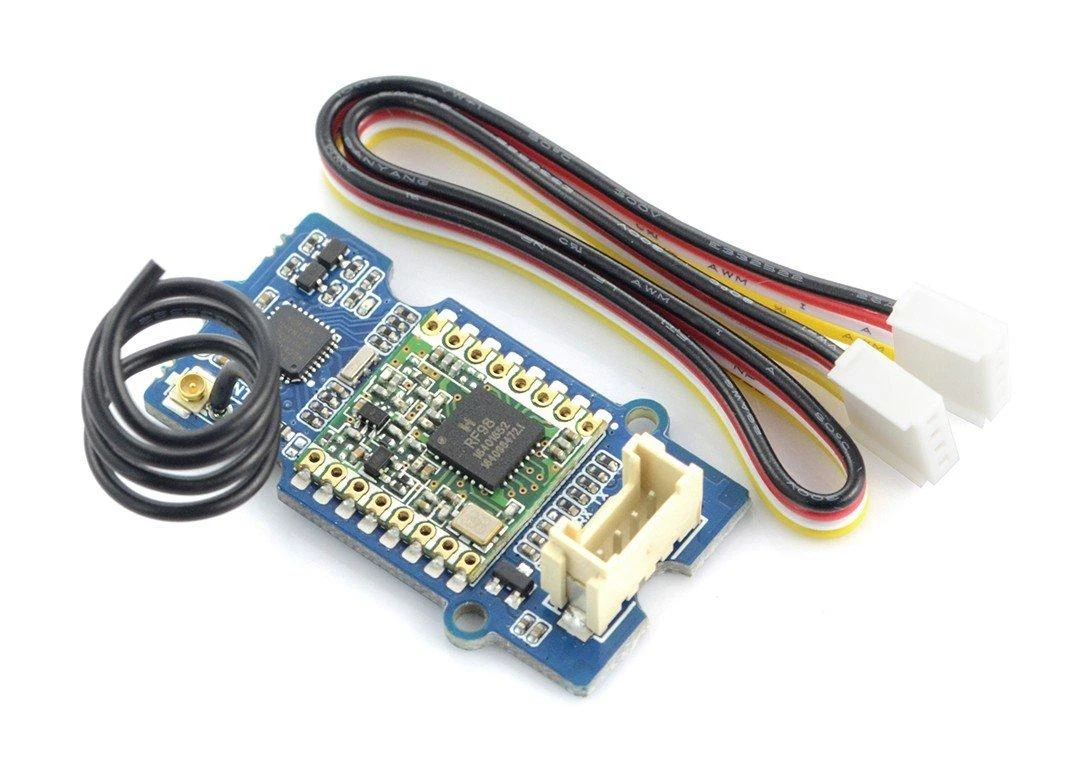

Jungiamasis laidas pridedamas
Matmenys: 40 x 20 mm

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Seeed Studio
Modelis

AN-09086
Modelio pavadinimas

AN-09086

Gamintojas Seeed Studio

Atsiliepimų nėra

Atsiliepimų politika

1. Kokį atstumą gali pasiekti Seeed Studio Grove LoRa radijo modulis?

Seeed Studio Grove LoRa radijo modulis gali perduoti duomenis iki 500 metrų atstumu. Šis ilgas nuotolis pasiekiamas naudojant RFM95 modulį, kuris veikia 433 MHz dažniu. Signalą perduoti padeda ir įmontuota antena, o taip pat galima prijungti papildomą anteną per specialų jungtį.

2. Kaip prijungti šį be vielės ryšio modulį?

Šis ryšio modulis jungiamas naudojant UART sąsają, kuri yra paprasta ir plačiai naudojama. Komplekte yra specialus jungiamasis laidas, pritaikytas Seeedstudio Base Shield v2.0 plokštei. Prijungimas prie valdymo sistemos yra nesudėtingas, o darbui reikalinga įtampa nuo 3,3 iki 5 voltų.

3. Kiek energijos sunaudoja šis radijo siųstuvas?

Energijos suvartojimas priklauso nuo veikimo režimo: duomenų siuntimo metu srovė siekia 28 mA, o gavimo metu – 20 mA. Budėjimo režime siųstuvas sunaudoja tik 8,4 mA, todėl tinka projektams, kuriuose svarbu taupyti maitinimą. Išėjimo galia yra 100 mW.

4. Ar modulis veikia su papildoma antena?

Taip, be standartinės įmontuotos antenos, modulis turi u.FL tipo jungtį papildomai antenai prijungti. Tai leidžia dar labiau pagerinti signalo kokybę ir padidinti komunikacijos nuotolį, jei to reikia. Antena gali būti naudojama vietoj standartinio laido.

5. Kokiose sąlygose gali veikti šis RFM95 siųstuvas?

Siųstuvas yra patikimas ir gali veikti nuo -20 °C iki +70 °C temperatūroje. Šis plačias darbinės temperatūros ribas leidžia naudoti įrenginį įvairiose aplinkose. Jis tinka tiek vidaus, tiek lauko projektams, reikalaujantiems atsparumo šalčiui ar karščiui.
