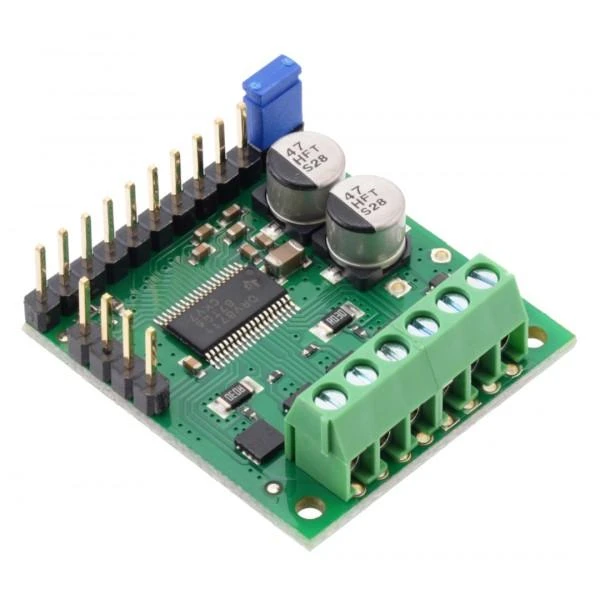

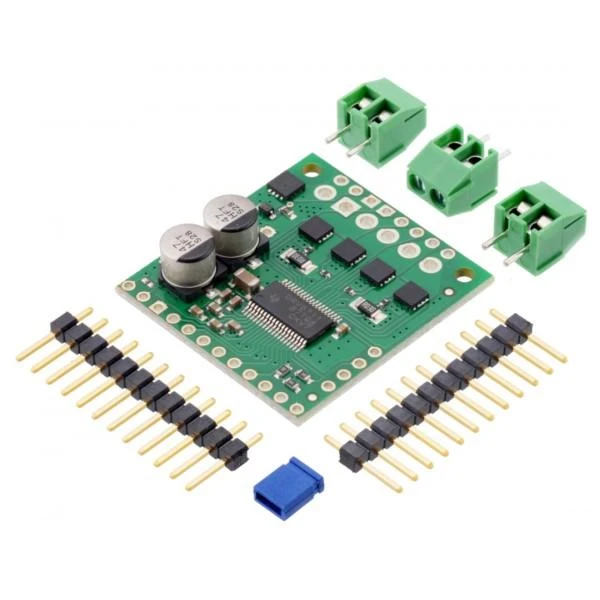

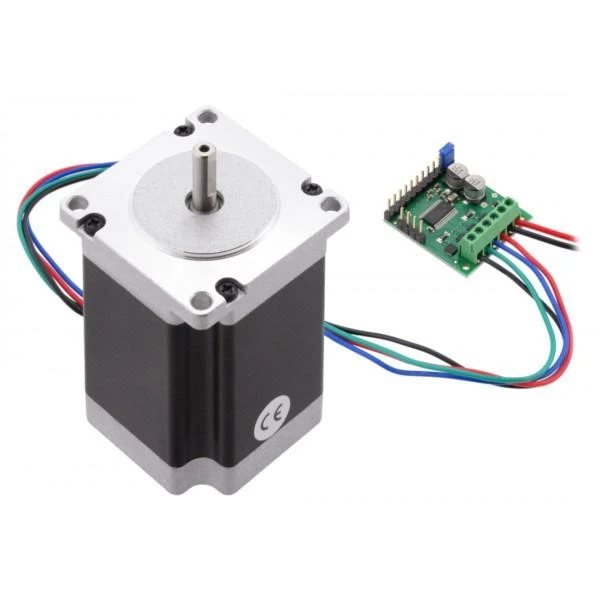

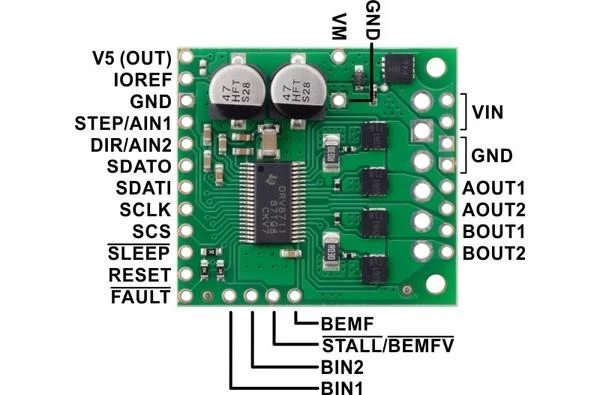

Valdiklis leidžia jums valdyti variklį paprastu žingsniu ir krypties sąsaja, tačiau pirmiausia jis turi būti sukonfigūruotas per SPI sąsają. Tai reiškia, kad valdymo modulis turi galėti veikti pagrindiniu SPI magistralės režimu (pvz., „Arduino“) ir būti prijungtas prie SDATi, SCLK ir SCS kaiščių. Be to, valdiklis turi daugybę apsaugos priemonių, tokių kaip apsauga nuo atvirkštinės įtampos, per mažos įtampos. Valdiklyje yra PWM sąsaja, leidžianti valdyti du nuolatinės srovės variklius.

Techniniai duomenys:

Variklio maitinimo įtampa: nuo 8 V iki 50 V
Srovė: maks. Per ritę 4 A (atvėsus iki 6A)
Valdiklio maitinimo įtampa: 1,8 V, 3,3 V ir 5 V
Sąsaja:
MIEGA
Paprasta krypties ir žingsnio valdymo sąsaja
PWM sąsaja nuolatinės srovės varikliams valdyti
9 režimai:
pilnas žingsnis
pusė žingsnio
1/4 žingsnio
1/8 žingsnio
1/16 žingsnio
1/32 žingsnio
1/64 žingsnio
1/128 žingsnio
1/256 žingsnio
Apsauga nuo:
atvirkštinė įtampa
per maža įtampa
per didelė srovė
perkaitimas
Matmenys: 34 x 30 x 10 mm
Svoris: 9 g

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-14787
Modelio pavadinimas

AN-14787

Gamintojas Oem
Tipas Valdikliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip sukonfigūruoti Pololu žingsninio variklio valdiklį?

Pololu valdiklis reikalauja pradinio nustatymo per SPI sąsają. Valdymo modulis, pvz., Arduino, turi veikti pagrindiniu SPI režimu ir būti prijungtas prie SDAT, SCLK bei SCS kontaktų. Tik po šio programinio konfigūravimo galima naudoti paprastą žingsnio ir krypties valdymo sąsają.

2. Kokią įtampą reikia tiekti varikliui?

Šis valdymo įrenginys palaiko platų maitinimo diapazoną nuo 8 iki 50 voltų. Toks įtampos darbinis intervalas leidžia jį pritaikyti įvairiems nuolatinės srovės varikliams ir projektams. Įrenginys turi apsaugą nuo per žemos įtampos, kuri saugo grandinę.

3. Kiek amperų gali praeiti per šį valdiklį?

Maksimali leistina srovė per ritę yra 4 amperai. Esant gerai aušinimo sąlygoms, trumpalaikis darbas gali būti padidintas iki 6 amperų. Valdiklyje integruota apsauga nuo perkrovos apsaugo įrenginį ir variklį nuo per didelės srovės.

4. Kokius žingsnio padalijimo režimus jis palaiko?

Modulis siūlo devynis skirtingus mikrostūpio režimus, nuo pilno žingsnio iki smulkaus 1/256 padalijimo. Toks pasirinkimas leidžia pasiekti labai sklandų ir tikslų variklio sukimąsi. Tai ypač naudinga preciziniams pozicionavimo uždaviniams spręsti.

5. Ar galima valdyti du variklius vienu moduliu?

Taip, šis valdiklis turi PWM sąsają, skirtą dviejų nuolatinės srovės variklių valdymui. Tai leidžia supaprastinti konstrukciją, valdant dvi sistemas su vienu įrenginiu. Toks sprendimas tinka robotikos ar automatizavimo projektams.
