DFRobot Motor Shield - 2 Kanalų 35V / 2A, modelis - AN-02686, žema kaina

Name: DFRobot Motor Shield - 2 Kanalų 35V/2A
Brand: Dfrobot
SKU: 40564165
Price: 21.35 EUR
Availability: InStock

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite LP EXPRESS paštomatuose nuo 2.⁴⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

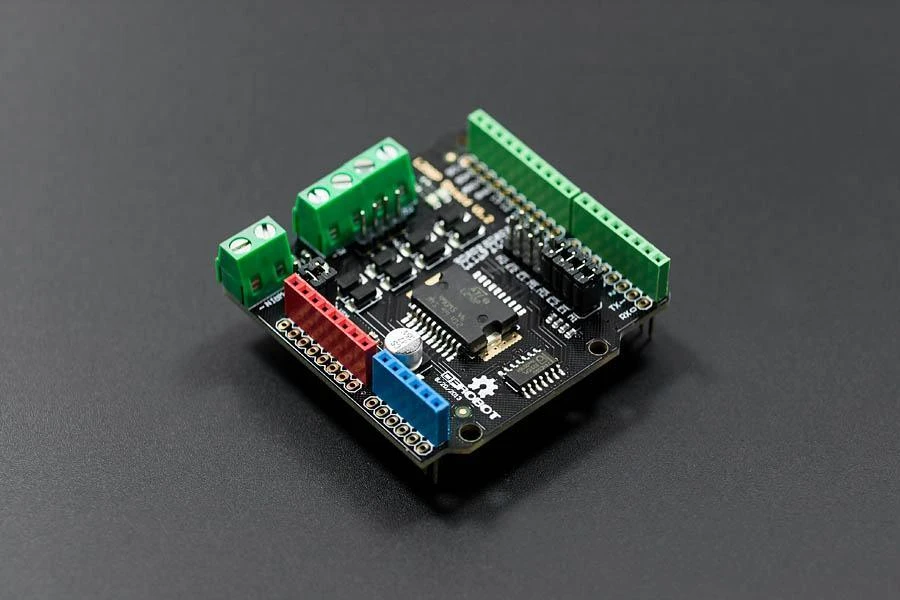

DFRobot DC Motor Shield yra Arduino Uno priedėlis, skirtas elektrinių varikliukų valdymui. Jame įdiegtos jungtys 2 galingiems nuolatinės srovės (angl. DC motor) varikliams. Gamintojas taip pat pasirūpino ir kitomis reikalingomis savybėmis: varžtinės jungtys leidžia tvirtai ir patikimai prijungti didelės galios laidus, F tipo jungtys padeda greitai kurti prototipus ir keisti varikliukus, Variklius valdo įmontuotas L298P H-bridge modulis, kuris gali valdyti iki 2 DC varikliukų.

Suderinamas su Arduino UNO R3, DFRduino R3, Arduino Mega ir kitais mikrovaldikliais..

Techniniai duomenys:

Galima prijungti: 2 DC varikliukus, tiekti iki 2A elektros srovės kiekvienam
Varžtinės ir F tipo jungtys varikliams
DC variklių įtampa: 6,5-12 V DC per VIN jungtį, 4,8-35 V per išorinį maitinimo šaltinį
Didžiausia leistina variklio srovė: iki 2A
Variklius valdo įmontuotas L298P H-bridge modulis
Loginių signalų įtampa: 5V
Dydis: 55 x 55 mm

Nuorodos ir pritaikymas:

https://www.youtube.com/watch?v=pmIQFh4x_c0

https://www.youtube.com/watch?v=vZVq2Zz-5Rw

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Dfrobot
Modelis

AN-02686
Modelio pavadinimas

AN-02686

* Anksčiau taikyta Varle.lt kaina

Atsiliepimų nėra

Atsiliepimų politika

1. Kiek variklių valdo DFRobot Motor Shield?

Šis valdiklis gali valdyti du nuolatinės srovės variklius vienu metu. Jis naudoja L298P H-bridge modulį, kuris leidžia valdyti kiekvieną variklį atskirai. Tai puikus sprendimas robotams ar mašinėlėms, kurioms reikia nepriklausomo kelių variklių valdymo.

2. Kokią srovę gali tiekti šis variklių valdiklis?

Kiekvienam prijungtam varikliui valdiklis gali tiekti iki 2 amperų elektros srovės. Šis galingas srovės parametras užtikrina, kad varikliai galės pasiekti savo maksimalų sukimo momentą. Tokia galia tinka daugeliui vidutinio dydžio nuolatinės srovės variklių.

3. Su kokiais įrenginiais jis yra suderinamas?

Valdiklis yra suderinamas su Arduino UNO R3, DFRduino R3 ir Arduino Mega plokštėmis. Jis puikiai dera su šiais populiariais mikrovaldiklio pagrindu. Tai leidžia lengvai integruoti variklių valdymą į jūsų elektroninius projektus.

4. Kokią įtampą reikia tiekti varikliams?

Variklių maitinimo įtampa gali būti nuo 4,8 iki 35 voltų, jei naudojate išorinį maitinimo šaltinį. Per Arduino VIN jungtį rekomenduojama 6,5–12 voltų. Platus įtampos diapazonas suteikia lankstumo renkantis tinkamus variklius jūsų prototipui.

5. Kokios jungtys naudojamos varikliams prijungti?

Plokštėje yra patikimos varžtinės jungtys didelės galios laidams ir F tipo lizdai greitam prototipavimui. Šios jungtys užtikrina tvirtą ir saugų laidų prisijungimą. Skirtingi jungties tipai palengvina ir kūrimo, ir galutinio surinkimo etapus.
