1. Kokias Arduino plokštes palaiko Seeed Studio CAN-BUS Shield V2.0?

Šis CAN-BUS skydas geriausiai veikia su Arduino Uno, Arduino Mega ir Arduino Leonardo. Taip pat jis tinka LinkIt One plokštėms. Suderinamumas užtikrina, kad galėsite lengvai pradėti projektą su populiariausiais valdikliais, todėl nereikia papildomų dalių.

2. Kaip pasirinkti OBD-II arba CAN kištuko išdėstymą?

Ant skydo yra DB9 sąsaja su trumpikliais, kuriais galite perjungti iš OBD-II į CAN standartinį kaištį. Numatytasis išdėstymas yra OBD-II, bet norėdami pakeisti, tiesiog perkelkite trumpiklius. Tai suteikia lankstumo dirbant su automobilių diagnostika.

3. Ar šis Arduino priedėlis turi TF kortelės lizdą?

Taip, CAN-BUS Shield V2 turi TF kortelės lizdą duomenų saugojimui. CS kaištį šiam lizdui galite nustatyti į D4 arba D5, perjungdami trumpiklius. Tai leidžia išsaugoti surinktus duomenis, pavyzdžiui, automobilių diagnostikos metu.

4. Kokiu greičiu veikia šis CAN-BUS skydas?

Skydas naudoja MCP2515 valdiklį ir palaiko CAN V2.0B protokolą iki 1 Mb/s greičiu. SPI sąsaja leidžia perduoti duomenis iki 10 MHz dažniu. Dėl vidutinio ryšio greičio jis yra labai patikimas, todėl dažnai naudojamas pramoninėje įrangoje.

5. Kaip prijungti laidus prie CAN_H ir CAN_L gnybtų?

Skydo viršuje yra sraigtinis gnybtas, prie kurio lengvai prijungiate CAN_H ir CAN_L laidus. Tai supaprastina jungimą prie automobilių ar kitų įrenginių magistralės. Nereikia lituoti – užtenka atsukti, įkišti laidą ir užveržti.

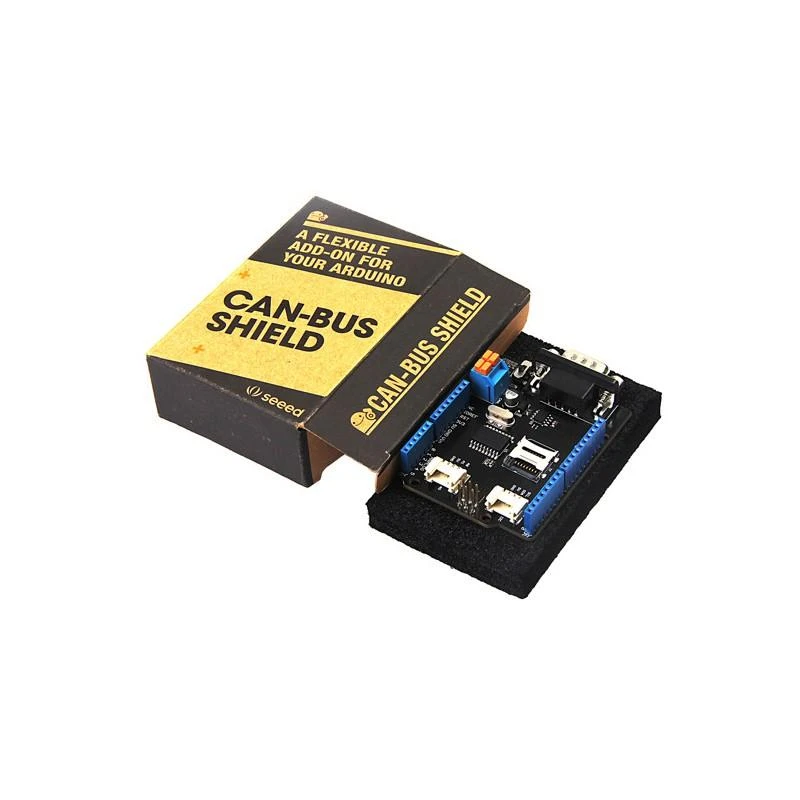

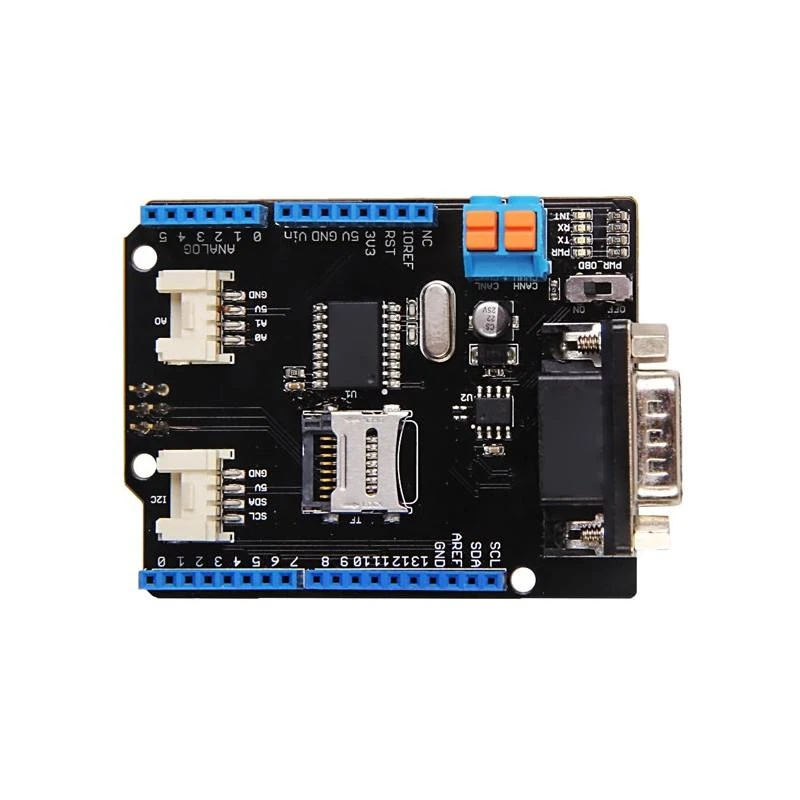

Seeed Studio CAN-Bus Shield v2.0 -...

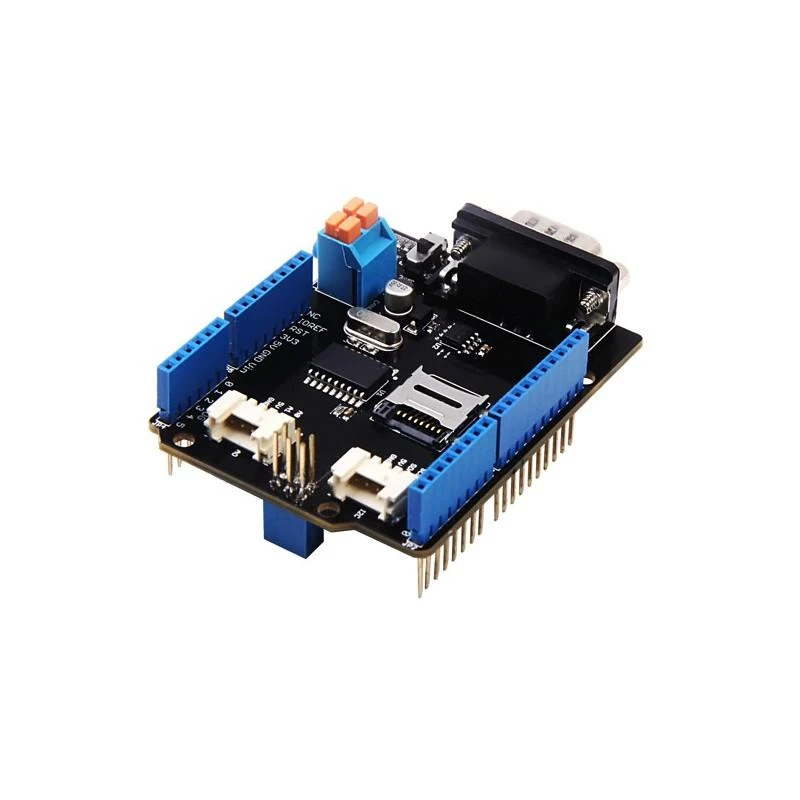

CAN-BUS Shield V2 su MCP2515 ir MCP2551, skirtas valdikliui ir siųstuvui. Jis yra suderinamas su Arduino, tai reiškia, kad jis gali perjungti Arduino plokštę, tokią kaip Arduino Uno, kad galėtų pradėti jūsų CAN-BUS projektą.

Dėl savo vidutinio ryšio greičio ir didelio patikimumo CAN-BUS yra įprasta pramoninė magistralė. Ji įprastai randama moderniuose mašininiuose įrankiuose ar kaip automobilių diagnostikos magistralė. CAN-BUS dėka, gamintojai gali patogiai nulaužti savo automobilius. Tam, kad būtų patogiau sąveikauti su automobiliais, buvo išleistas šis CAN-BUS priedėlis, priimantis MCP2515 CAN-BUS valdiklį su SPI sąsaja ir MCP2551 CAN siųstuvą-imtuvą, suteikiant Arduino / Seeedeuino CAN-BUS galimybes.

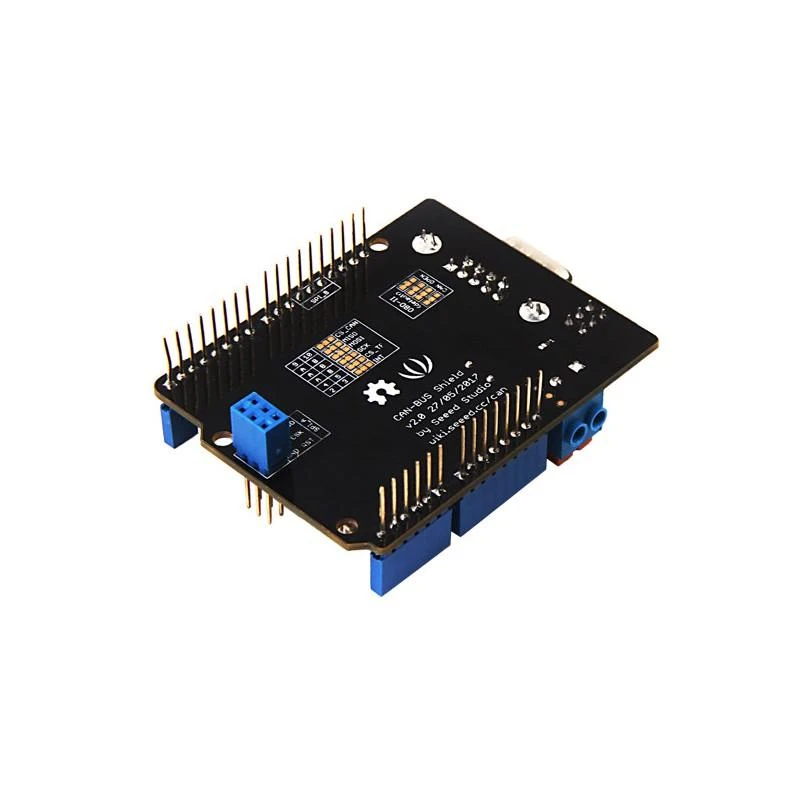

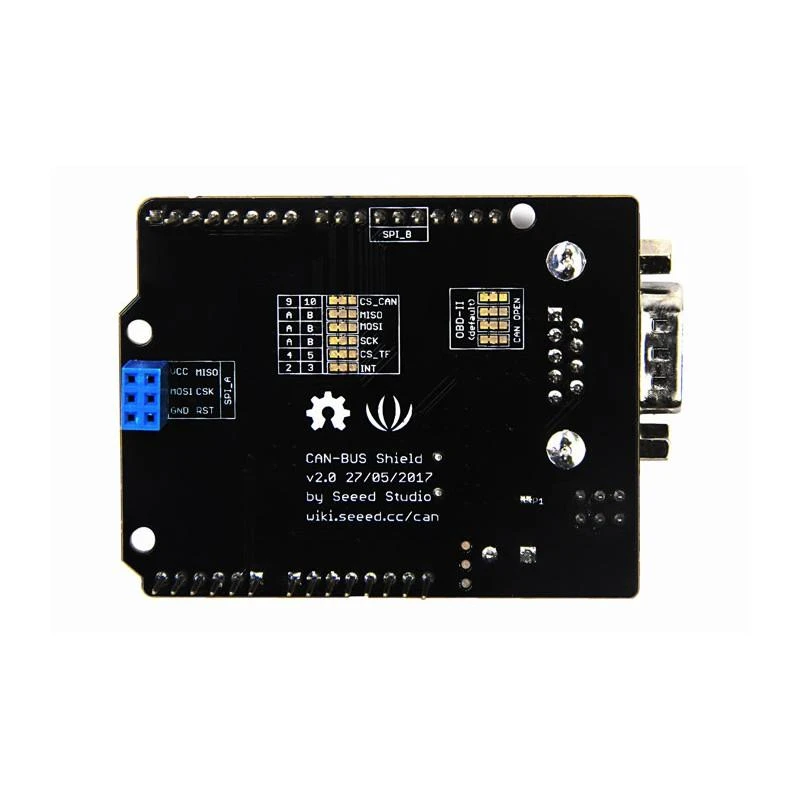

CAN-BUS Shield V2 vis dar naudoja MCP2515 kaip CAN-BUS valdiklį, o MCP2551 - kaip CAN siųstuvą. Nepaisant to, atnaujinimų yra tikrai daug. Pirmiausia, OBD-II arba CAN standartinis kaištis gali būti pasirenkamas perjungiant trumpiklius DB9 sąsajoje, numatytasis kaištis yra OBD-II. Antra, pridedamas TF kortelės lizdas duomenų saugojimui, o CS kaištį galima nustatyti į D4 arba D5. INT kaištį taip pat galima nustatyti į D2 arba D3, perjungiant trumpiklius priedėlio gale. Jei norite naudoti daugiau nei 2 CAN-BUS priedėlius, reikia iškirpti P1 padėklą. V2 versijoje P1 padėklas perkeltas iš priedėlio priekio į galą, kad būtų lengviau pjaustyti ir lituoti. Nepaisant to yra daugiau galimų pritaikymo variantų.

CAN-BUS ryšio struktūra. Įsivaizduodami, kad D0 / D1 kaištis dažniausiai naudojamas atsisiųsti kodui, mes pakeičiame nuosekliąją Grove jungtį į A0 / A1 kaištį. I2C Grove jungtis taip pat keičiama į labiau priimtiną standartinį SDA / SCL kaištį, vietoj ankstesnio A4 / A5. Abi Grove jungtys yra keičiamos į horizontalias, o ne vertikalias priedėlyje, kad būtų patogiau jungiantis prie kitų Grove modulių.

CAN BUS priedėlis geriausiai suderinamas su Arduino UNO (ATmega328), Arduino Mega (ATmega1280 / 2560), taip pat su Arduino Leonardo (ATmega32U4) ir„LinkIt One“ plokštėmis.

Techniniai duomenys:

Įdiegia CAN V2.0B iki 1 Mb/s greičiu
Pramoninė standartinė 9 kaiščių sub-D jungtis
OBD-II ir CAN standartinis kištukų pasirinkimas.
Keičiamas lusto pasirinkimo kaištis
Keičiamas CS kaištis TF kortelės lizdui
Keičiamas INT kaištis
Lengvai prisijungiantis į CAN_H ir CAN_L sraigtinis gnybtas
Arduino Uno karpomieji kištukai
2 Grove jungtys (I2C ir UART)
SPI sąsaja iki 10 MHz
Standartiniai (11 bitų) ir išplėsti (29 bitų) duomenys bei nuotoliniai rėmai
Du priėmimo buferiai su prioritetine žinučių saugykla
Matmenys: 74.8mm x 53.4mm x 27.1mm
Svoris: 48 g
Baterijos į rinkinį neįtraukiamos
