Stmicroelectronics STM32...

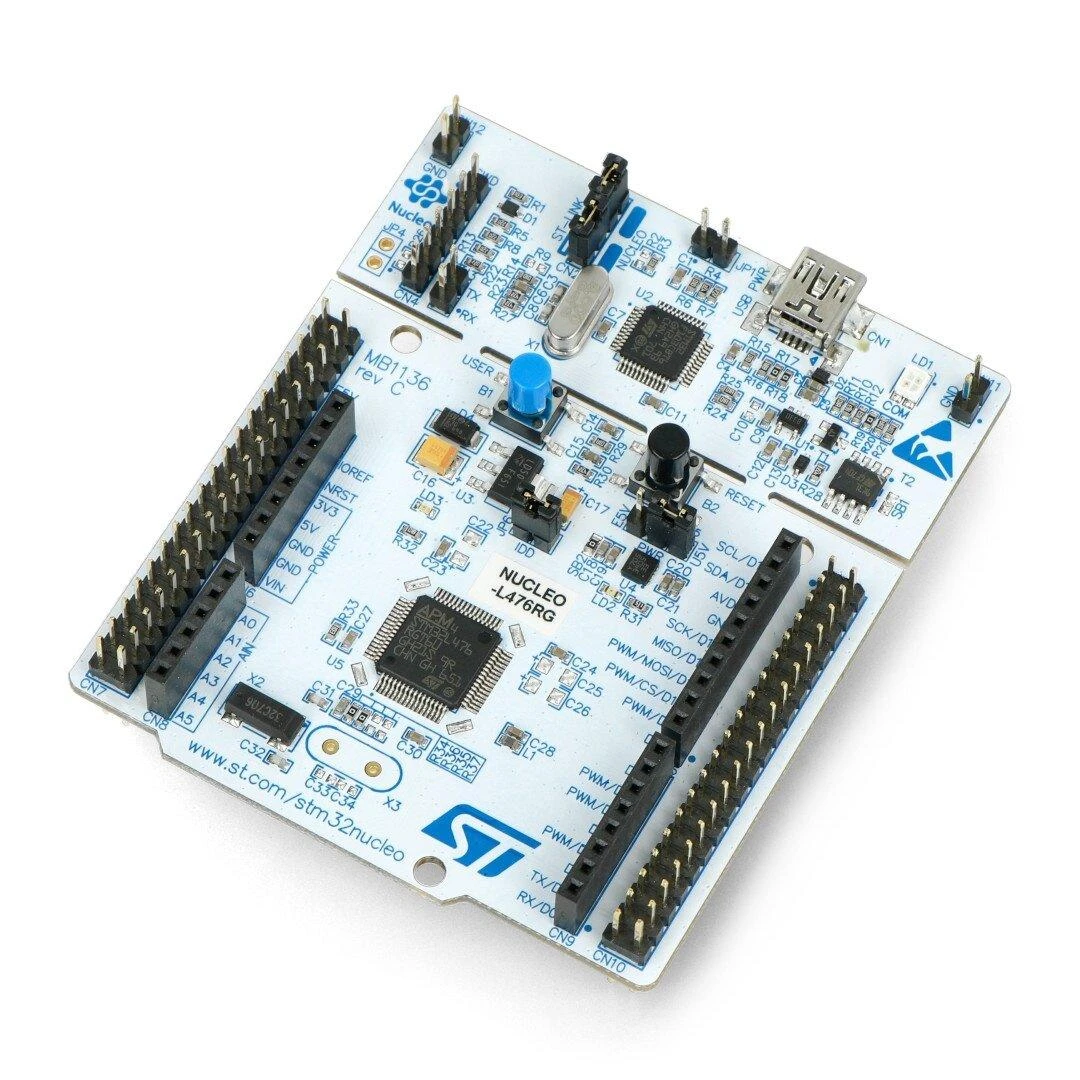

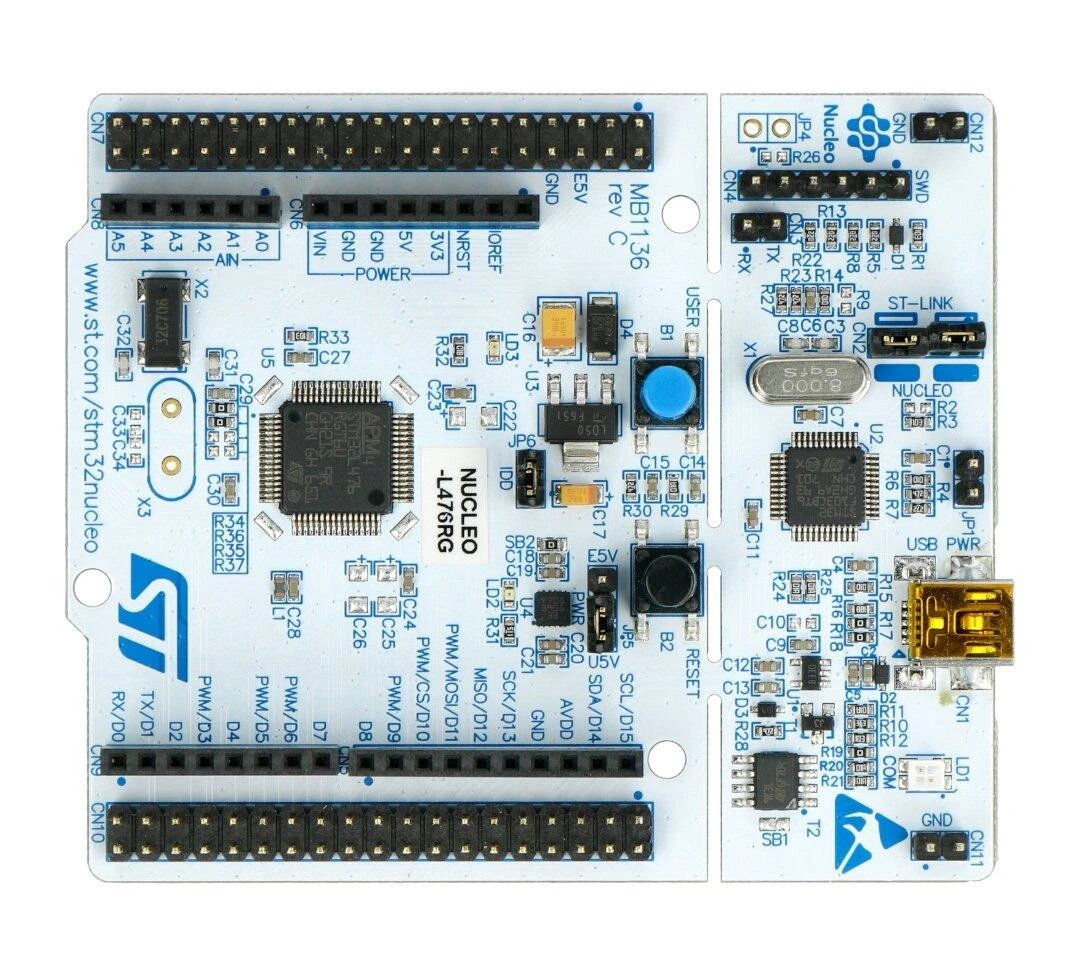

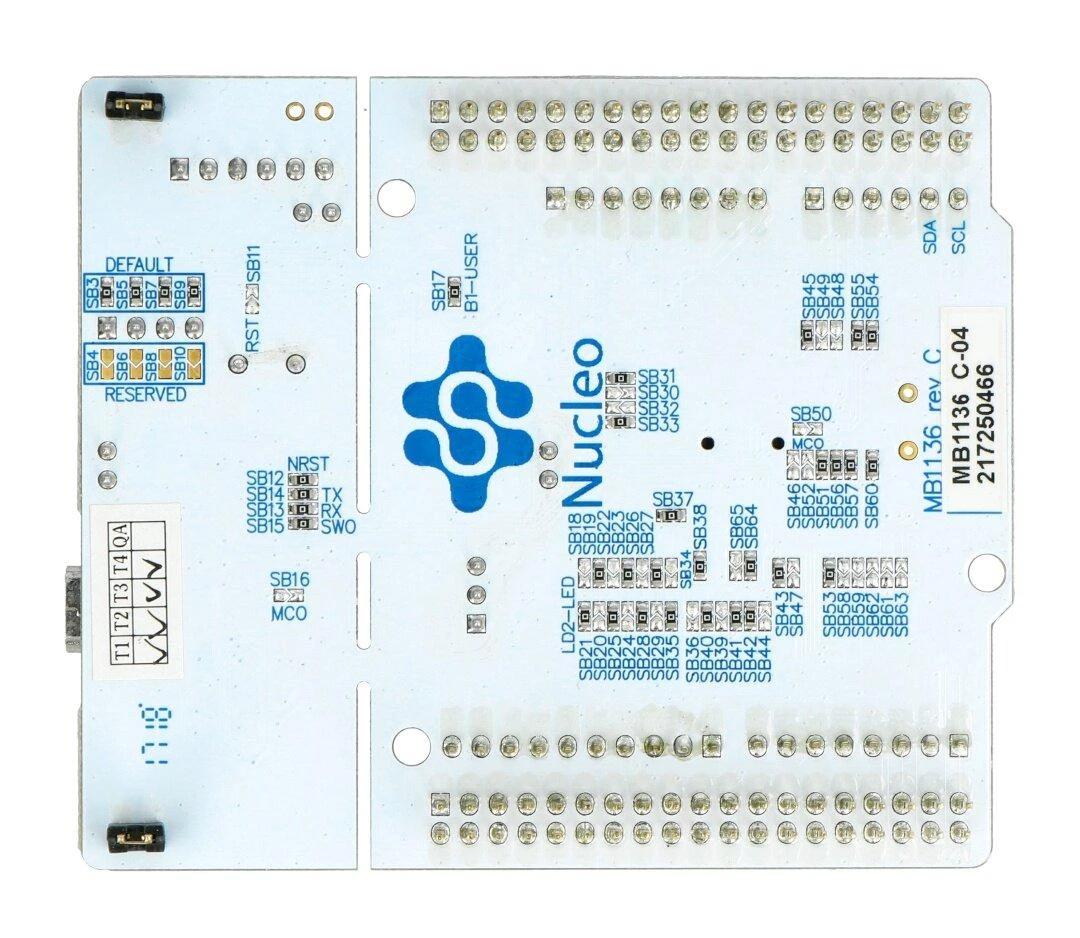

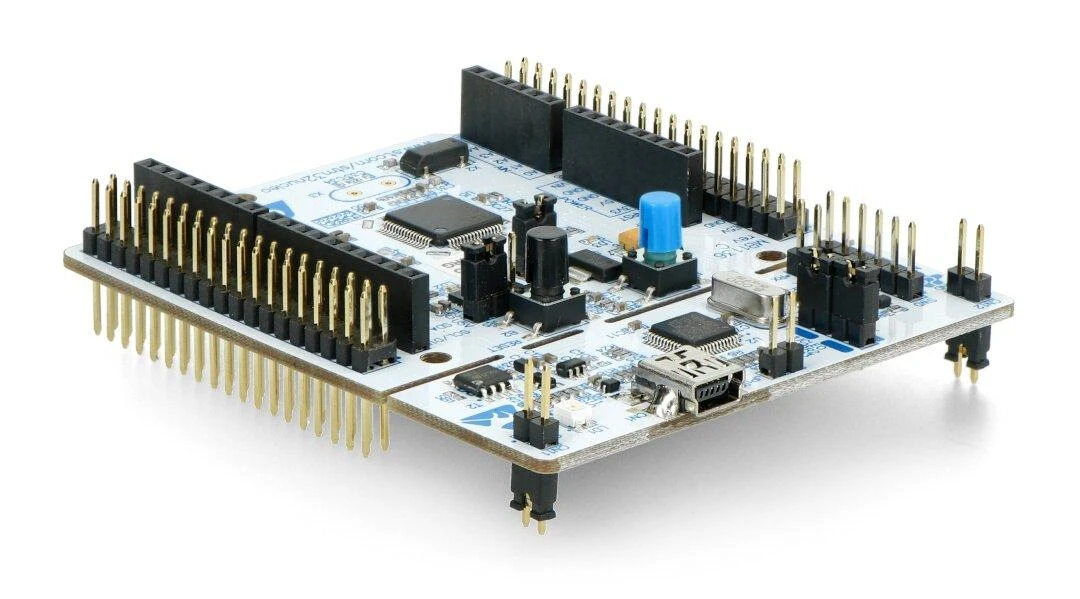

Name: Stmicroelectronics STM32 NUCLEO-L476RG - su STM32L476RGT6 ARM Cortex M4 MCU
Brand: Stmicroelectronics
SKU: 24601074
Price: 33.07 EUR
Availability: InStock
Rating: 5.0 (1 reviews)

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite LP Express paštomatuose nuo 1.⁹⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

Nucleo modulis su 32 bitų STM32L476RG mikrovaldikliu, kuriame yra ARM Cortex M4 branduolys, kurio taktinis dažnis yra 80 MHz, 1 MB Flash atmintis, 128 kB SRAM. Nucleo yra suderinamas su mbed platforma ir turi Arduino Shield priedėlių jungtis. Jis veikia su populiariausiomis kūrimo platformomis, įskaitant Keil, IAR ir GCC kompiliatoriaus aplinkas. Įrenginyje yra ST-LINK derintuvas/programatorius.

Specifikacijos:

Mikrovaldiklis: STM32L476RG

Šerdis: ARM Cortex M4 32 bitų
Laikrodžio dažnis: 80 MHz
Flash programos atmintis: 1 MB
SRAM: 128 kB
DMA: 14 kanalų
Sąsajos: 1 x CAN, 3 x I2C, 3 x SPI, 1 x I2S, 5 x UART / USART, 1 x LPUART, 2 x SAI, 1 x SWPMI, 1 x IRTIM, 1 x USB OTG, 1 x LCD valdiklis, 24 x talpiniai jutikliniai įėjimai, 1 x Quad SPI
3 x ADC: 16 bitų
2 x DAC: 12 bitų
2 x ypač mažos galios komparatoriai

Dviejų tipų jungtys:

Su Arduino Uno Rev3 suderinamų priedėlių jungtys
Standartiniai STMicroelectronics Morpho kaiščiai, leidžiantys pasiekti mikrovaldiklio kontaktus

Modulis suderinamas su mbed sistema (mbed.org)
ST-Link / V2 derintuvas dedamas ant plokštės su galimybe dirbti kaip atskiras įrenginys su SWD išėjimu
Galimybė maitinti per USB jungtį
Integruoti trys šviesos diodai:

1 x rodo maitinimo įtampą
1 x rodo ryšį
1 x prieinamas vartotojui

Du mygtukai:

1 x RESET
1 x USER vartotojo žinioje

Trys skirtingos sąsajos per miniUSB (USB pakartotinis surašymas):

Virtualus COM prievadas
Masinė saugykla
Programavimo / derinimo prievadas

Modulis palaikomas daugelyje populiarių aplinkų, pvz.: IAR, Keil ir platformos

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Stmicroelectronics
Modelis

AN-18800
Modelio pavadinimas

AN-18800

Atsiliepimų nėra

Atsiliepimų politika

1. Ar šis STM32 Nucleo plokštė palaiko Arduino priedėlius?

Taip, šis STM32L476RG modulis turi Arduino Uno Rev3 suderinamų jungčių rinkinį. Tai leidžia naudoti daugybę jau esamų Arduino plokščių ir sensorių, greitai plečiant galimybes. Plokštė taip pat turi papildomus Morpho kaiščius, skirtus tiesioginiam prieigai prie visų mikrovaldiklio išvadų.

2. Kokias kūrimo aplinkas galiu naudoti su šiuo moduliu?

Šis įrenginys veikia su populiariausiomis profesionaliomis kūrimo sistemomis, tokiomis kaip Keil MDK arba IAR Embedded Workbench. Taip pat galima programuoti naudojant nemokamus GCC kompiliatoriaus rinkinius. Įdiegtas ST-LINK programatorius palengvina kodo įkėlimą ir derinimą tiesiai iš šių programų.

3. Kokie ryšio protokolai yra integruoti į šią plokštę?

Plokštėje įdiegtas STM32L476RG valdiklis siūlo platų ryšio sąsajų spektrą. Yra trys SPI, trys I2C ir penki UART/USART kanalai, tinkami jungtis prie įvairių periferinių įrenginių. Taip pat yra USB OTG, CAN magistralė ir Quad SPI sąsaja didesniam duomenų srautui.

4. Ar įrenginys tinka mažos energijos sąnaudos projektams?

Taip, šis branduolys yra specialiai sukurtas efektyviam energijos valdymui. ARM Cortex-M4 procesorius su FPU leidžia sumažinti suvartojimą atliekant sudėtingus skaičiavimus. Įrenginys turi specialių mažos galios režimų ir įtaisų, pavyzdžiui, LPUART, kurie veikia net esant minimaliam maitinimui.

5. Ar plokštėje yra integruotas derinimo įrenginys?

Ant plokštės yra integruotas ST-LINK/V2-1 derintuvas ir programatorius. Jis pašalina poreikį naudoti išorinį derinimo adapterį, nes leidžia tiesiogiai įkelti kodą ir testuoti programą per USB jungtį. Šis įtaisas taip pat gali būti naudojamas kaip atskiras derintuvas kitiems įrenginiams.
