Power over Ethernet HAT (C), PoE ir 802.3af/at maitinimo priedėlis, skirtas Raspberry Pi 3B+/4B, Waveshare 1944

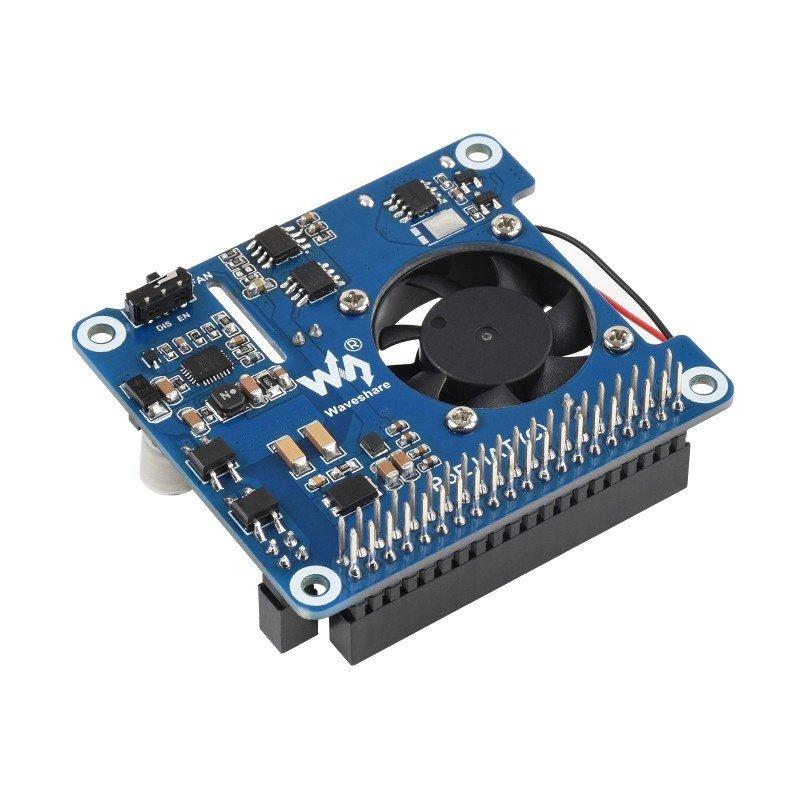

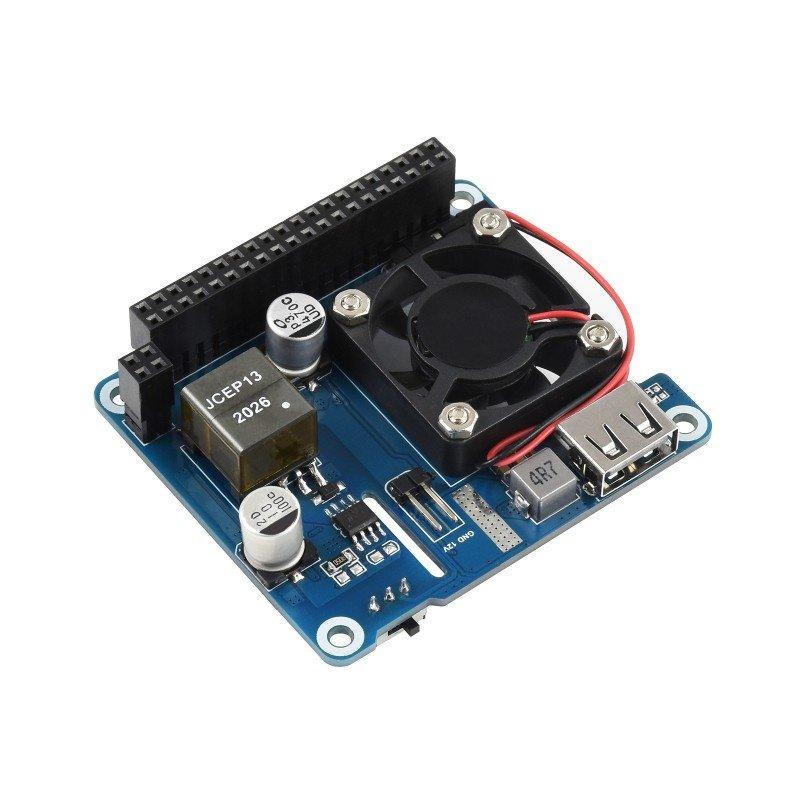

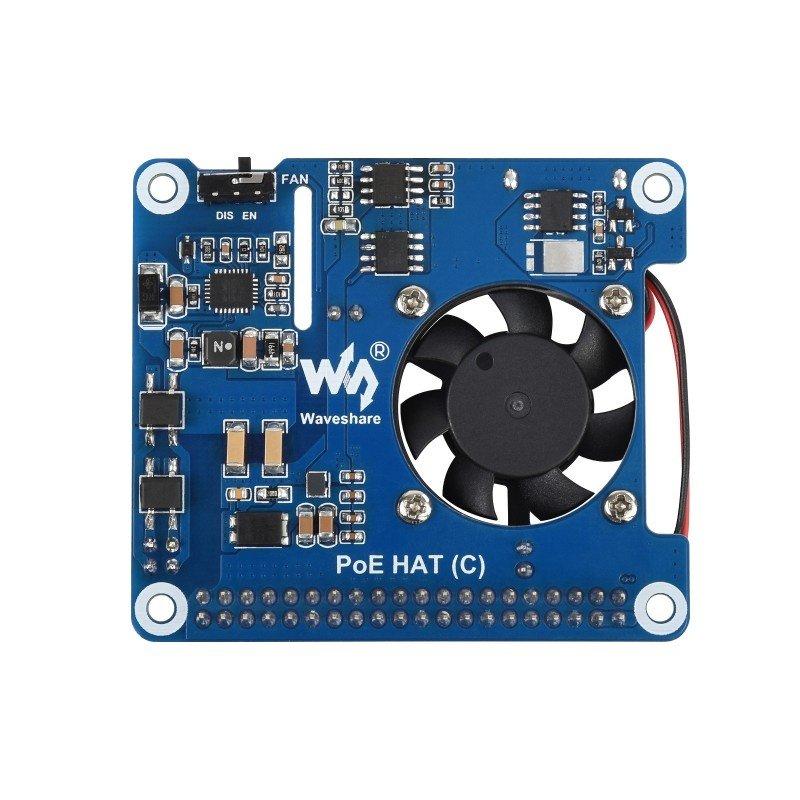

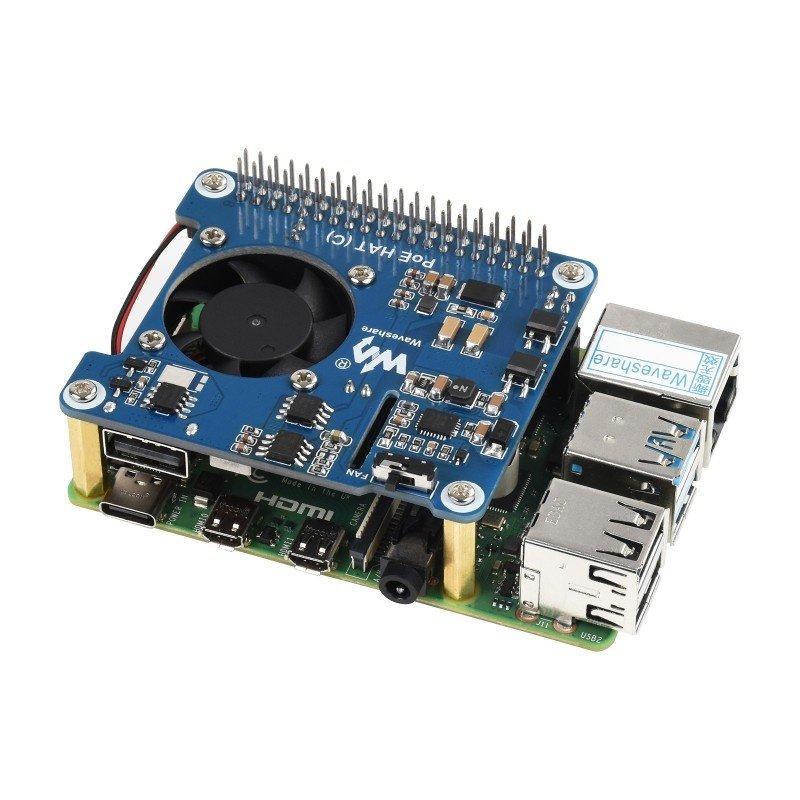

Power over Ethernet HAT (C) yra HAT priedėlio formos modulis, skirtas Raspberry Pi. Jis suderinamas su minikompiuterio 3B+ ir 4B versijomis. Vienu metu įgalina 802.3af/at tinklo ryšį ir maitina Raspberry Pi per Ethernet jungtį - visa tai naudojant vieną laidą. PoE įėjimo įtampa svyruoja nuo 37 V iki 57 V. Jame yra įmontuota MP8676 mikroschema. Priedėlyje taip pat yra įmontuotas ventiliatorius, kuris yra atsakingas už aktyvų modulių aušinimą, kad Power over Ethernet veiktų tinkamai, HAT reikia maršrutizatoriaus / jungiklio su PoE funkcija (Power over Ethernet).

Pagrindinės savybės:

• Priedėlis turi jungtis, suderinamas su Raspberry Pi GPIO kaiščiais
• Maitinimas per eternetą (PoE) HAT (C) atitinka IEEE 802.3af/at tinklo standartą
• Leidžia prisijungti prie tinklo ir maitinti naudojant vieną laidą
• Visiškai izoliuotas jungiklio režimo maitinimo šaltinis (SMPS)
• Įmontuotas didelės galios aktyvaus aušinimo ventiliatorius

• Type: power supply module
• On board chip: MP8676
• Compatible with Raspberry Pi version 3B+ / 4B
• PoE power input: 37 V to 57 V DC
• Power output:
• USB Type A: 5 V / 4 A (maximum)

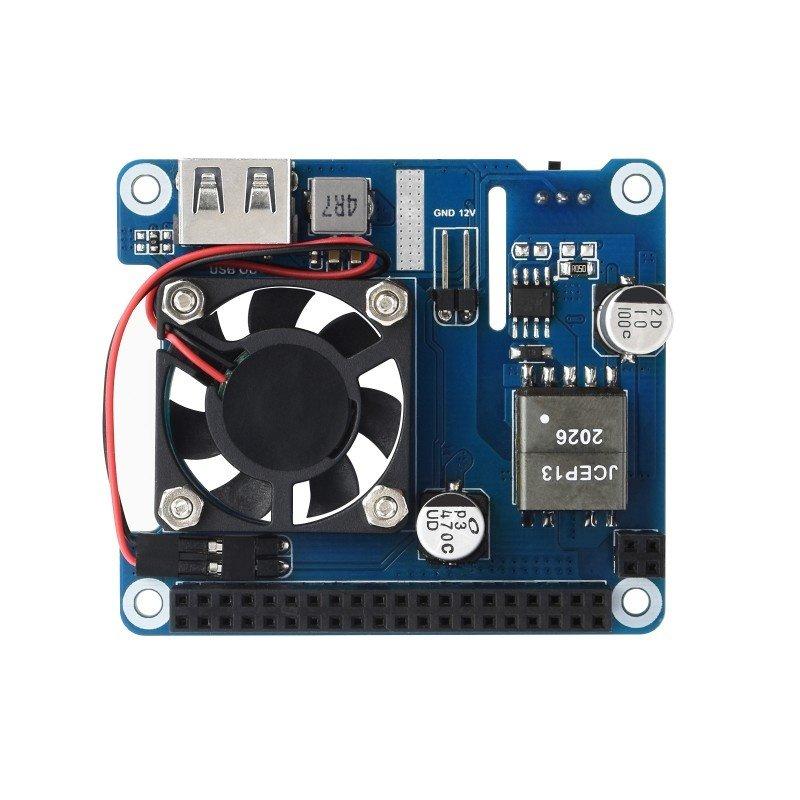

• 2-pin connector: 12 V / 2 A (maximum)
• Network Standard: IEEE 802.3af/at PoE
• Module dimensions: 56.5 mm x 65 mm

• Power over Ethernet HAT (C) - PoE ir 802.3af/at esant maitinimo priedėliui
• Radiatorius
• Montavimo elementai:
• tarpiklis - x4
• varžtas - x4
• dangtelis - x4
