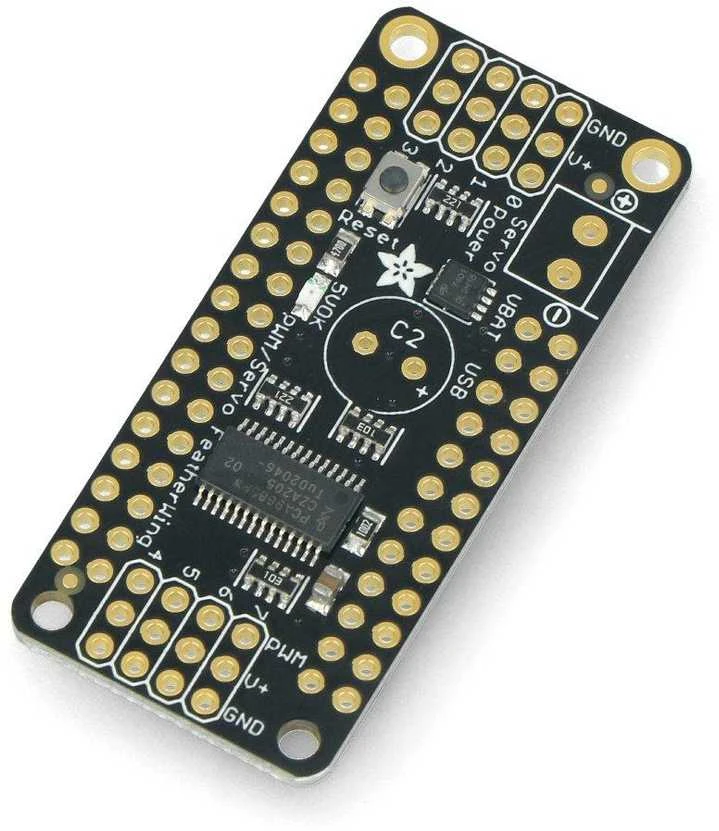

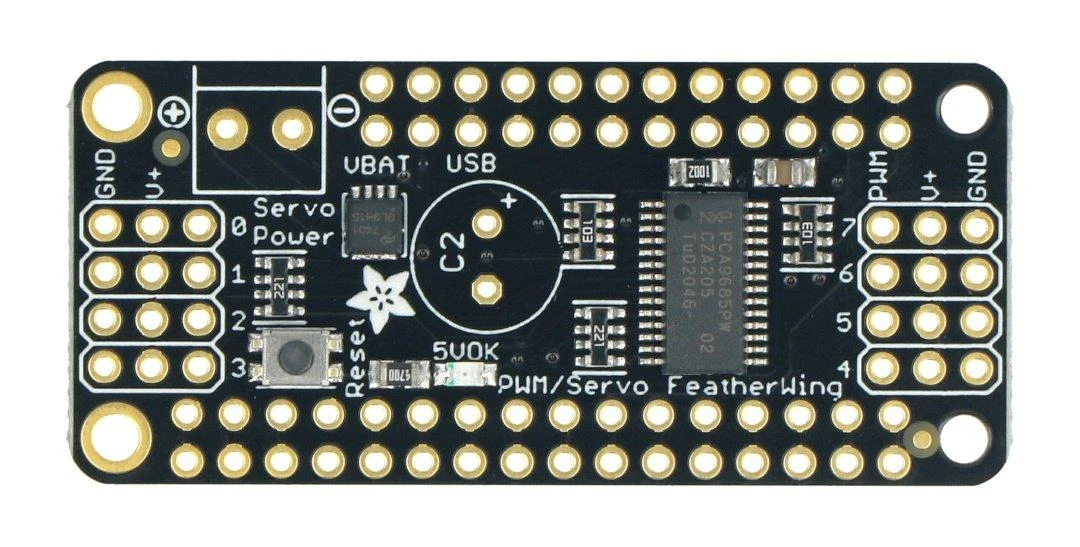

Feather produktų grupės priedėlis, turintis 8 kanalų variklio ir servo valdiklį. Valdymas atliekamas naudojant PWM (Pulse Width Modulation) signalą. Valdiklis naudoja I2C magistralę, kad galėtų sąveikauti su pagrindiniu moduliu, pvz. Arduino. Jis, be kitų, gali būti naudojamas robotų projektuose, kurių misija yra vienu metu valdyti aštuonis atskirus komponentus.

Pagrindinės savybės:

Valdomas per I2C magistralės PWM signalą, kad nereikėtų nuolat perduoti signalo
Palaikomas įtampos diapazonas nuo 3,3 V iki 6 V
Reguliuojamas PWM dažnis iki maždaug 1,6 kHz
Įrengti aštuoni 12 bitų valdymo kanalai
Atvirkštinė apsauga nuo įvesties gnybtų jungčių
Žalias šviesos diodas rodo teisingą valdiklio veikimą
Protingas dizainas, leidžiantis sukrauti elementus
220 omų rezistoriai, išdėstyti ant visų išėjimo linijų

Specifikacijos:

Suderinamas su Feather šeimos moduliais
Įterptasis lustas: PCA9685
Tipas: PWM variklio valdiklis
Kanalų skaičius: 8
Veikimo dažnis: nuo 40 Hz iki 1000 Hz
Sąsaja: I2C magistralė
PWM dažnio valdymas: iki 1,6 kHz

12 bitų skiriamoji geba kiekvienam servo išėjimui, maždaug 4 us 60 Hz dažniu

Konfigūruojama push-pull arba open-drain išvestis
Matmenys: 50,8 x 22,9 x 1,6 mm
Svoris: 3,9 g

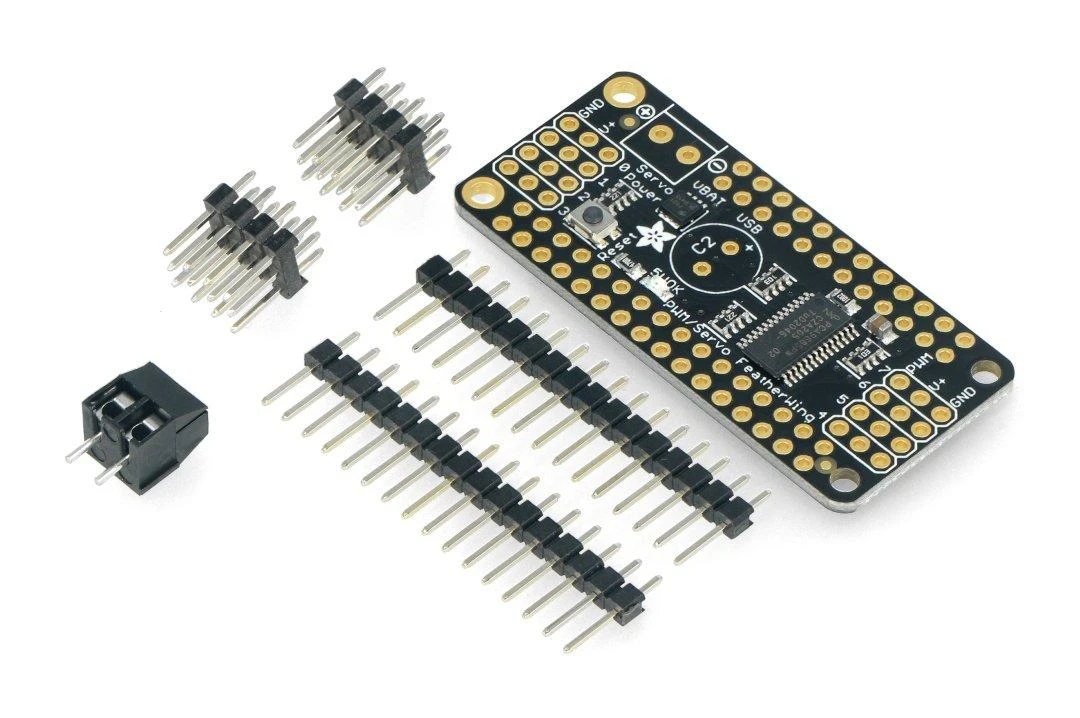

Komplekte:

Variklio ir servo valdiklis - 8 kanalai
Goldpin jungtys - 2,54 mm:

2x4 - x2
1x16 - x2

Terminalo jungtis - 1x2 (juoda arba mėlyna - siunčiama atsitiktinai)
