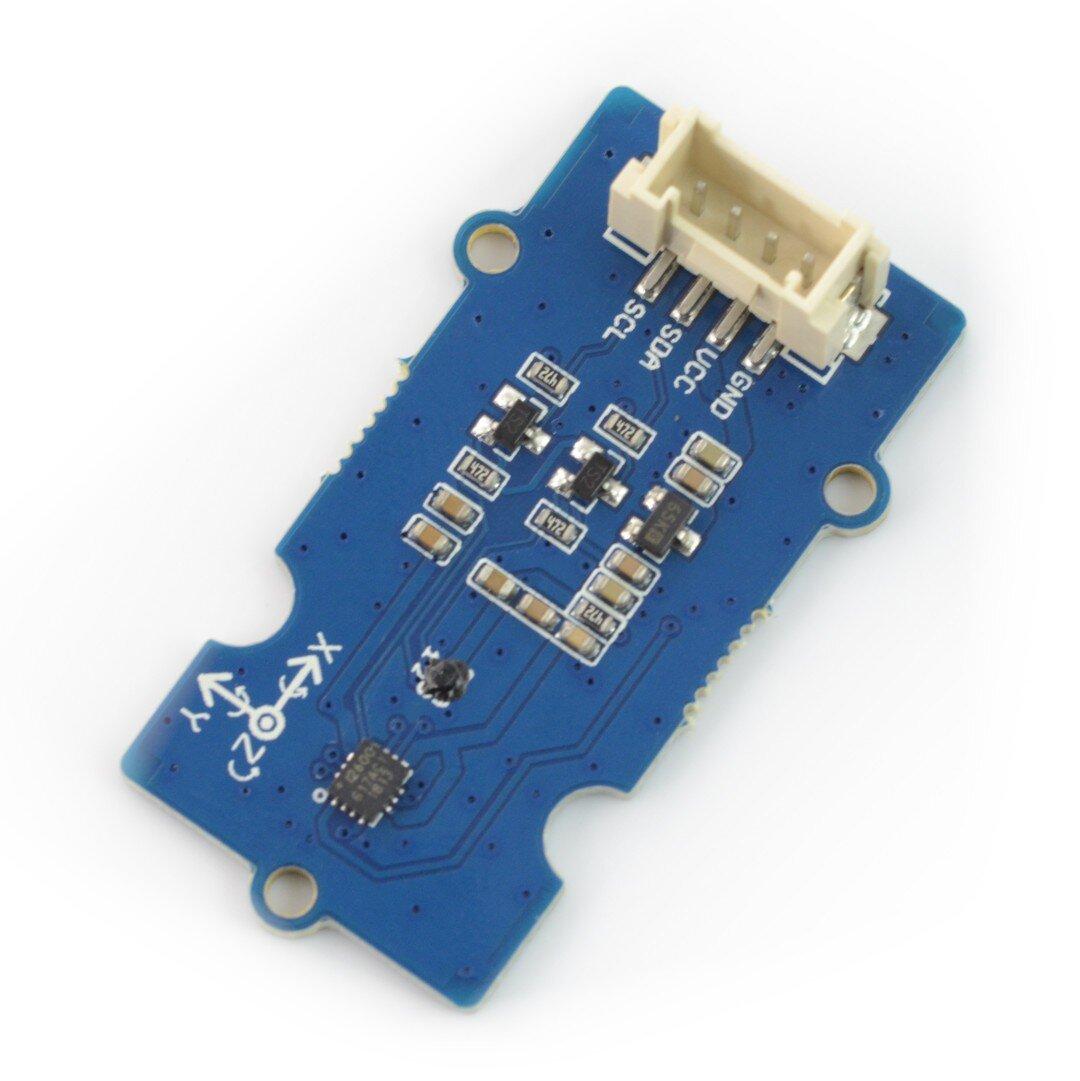

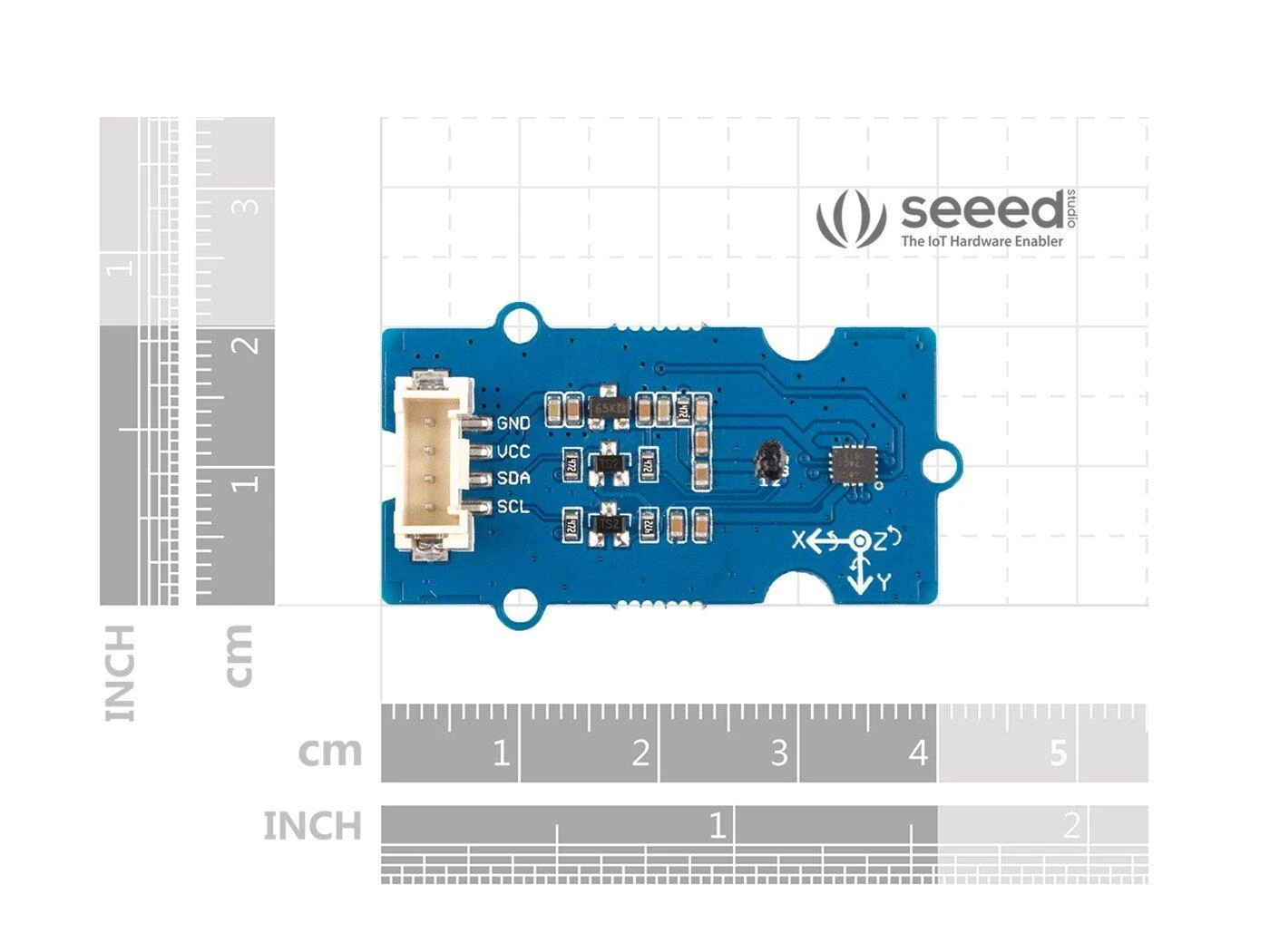

Seeed Studio Grove, 3 ašių akselerometras, giroskopas ir magnetometras, ICM20600 + AK09918, I2C

  • Varlė kodas 15914633
  • Liko tik: 5+ vnt.
Pardavėjas Varle.lt
Rekvizitai
rating 4.5
Nuotraukos Nuotraukos
1 iš 5 has video

Seeed Studio Grove, 3 ašių akselerometras, giroskopas ir magnetometras, ICM20600 + AK09918, I2C

  • Varlė kodas 15914633
  • Liko tik: 5+ vnt.
Pardavėjas Varle.lt
Rekvizitai
rating 4.5
Seeed Studio Grove, 3 ašių akselerometras, giroskopas ir magnetometras, ICM20600 + AK09918, I2C kaina
23.49  €
add to cart Į krepšelį 23.49 €
Seeed Studio Grove, 3 ašių akselerometras, giroskopas ir magnetometras, ICM20600 + AK09918, I2C kaina
23.49  €
add to cart Į krepšelį
Atsiimkite parduotuvėje Atsiimkite parduotuvėje
Nemokamai
  • Vilniuje, Ukmergės g. 241gruodžio 1 d.
  • Kituose miestuosegruodžio 2 d.
Pristatymas į paštomatą Atsiimkite LP EXPRESS paštomatuose
Nuo 2.49 €
  •  gruodžio 2 d.  2.49 €
  •  gruodžio 2 d.  3.49 €
Pristatymas į namus Pristatymas į namus
Nuo 3.49 €
  •  gruodžio 2 d.  3.49 €
  •  gruodžio 2 d.  4.19 €
*Užsakymo terminai yra preliminarūs
Seeed Studio Grove, 3 ašių akselerometras, giroskopas ir magnetometras, ICM20600 + AK09918, I2C kaina
23.49  €
add to cart Į krepšelį 23.49 €
Pristatymas į namus
Gauk gruodžio 1 d. Visi pristatymo būdai

Aprašymas

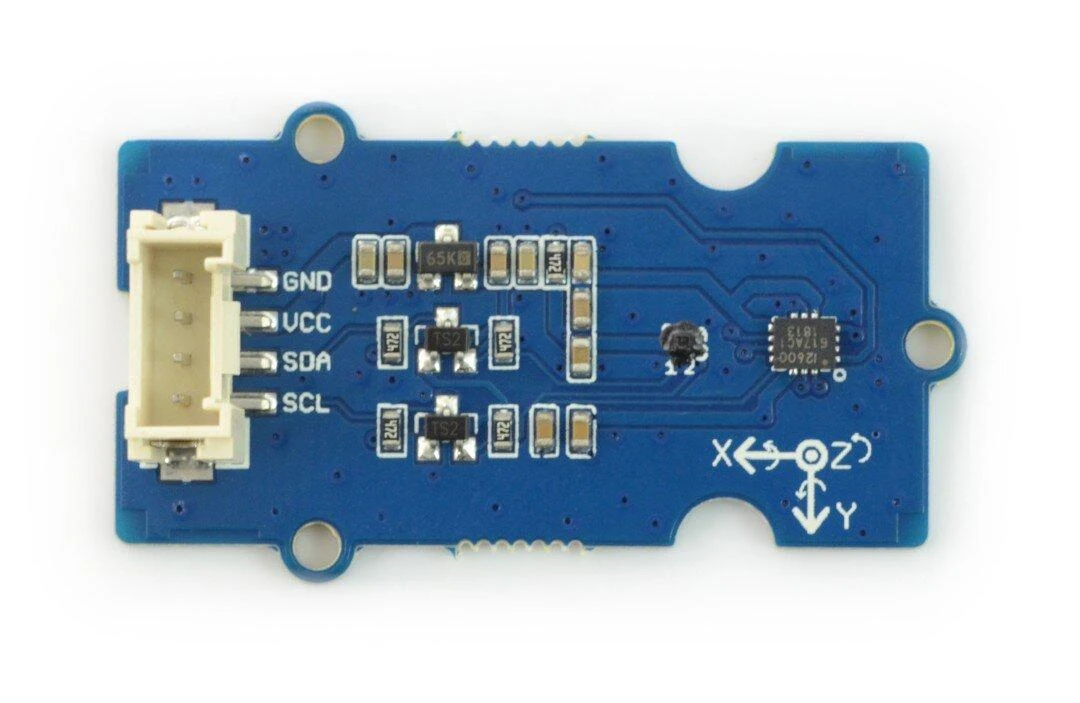

Grove serijos modulis, skirtas 9 laipsnių inercinei navigacijai (IMU). Veikia kaip giroskopas, akselerometras ir elektroninis kompasas. Už visas funkcijas yra atsakingi du lustai - LCM20600 ir AK09918. LCM20600 yra 6 ašių judesio jutiklis, kurį sudaro 3 ašių giroskopas ir 3 ašių akselerometras, o AK09918 yra 3 ašių elektroninis kompasas su labai jautriu Hall jutikliu (0,15 µT / LSB). Tai leidžia atlikti 9 lygių navigaciją, tai yra kampinį sukimąsi x/y/z, pagreitį x/y/z ir magnetinę jėgą x/y/z.

Specifikacijos:

  • Maitinimo įtampa: 3,3 V / 5 V
  • Darbinė temperatūra: nuo -30 °C iki 85 °C
  • Giroskopo diapazonai: ± 250 dps, ± 500 dps, ± 1000 dps ± 2000 dps
  • Giroskopo jautrumas kiekvienam diapazonui:
    • 131 LSB / (dps) ± 250 dps
    • 65,5 LSB / (dps) ± 500 dps
    • 32,8 LSB / (dps) ± 1000 dps
    • 16,4 LSB / (dps) ± 2000 dps
  • Akselerometro diapazonai: ± 2 g, ± 4 g, ± 8 g, ± 16 g
  • Akselerometro jautrumas kiekvienam diapazonui:
    • 16384 LSB / g ± 2g
    • 8192 LSB / g ± 4 g
    • 4096 LSB / g ± 8 g
    • 2048 LSB / g ± 16 g
  • Magnetinio jutiklio diapazonas: ± 4912 µT (tipinis)
  • Magnetinio jutiklio jautrumas: 0,15 µT (tipinis)
  • Sąsaja: I2C

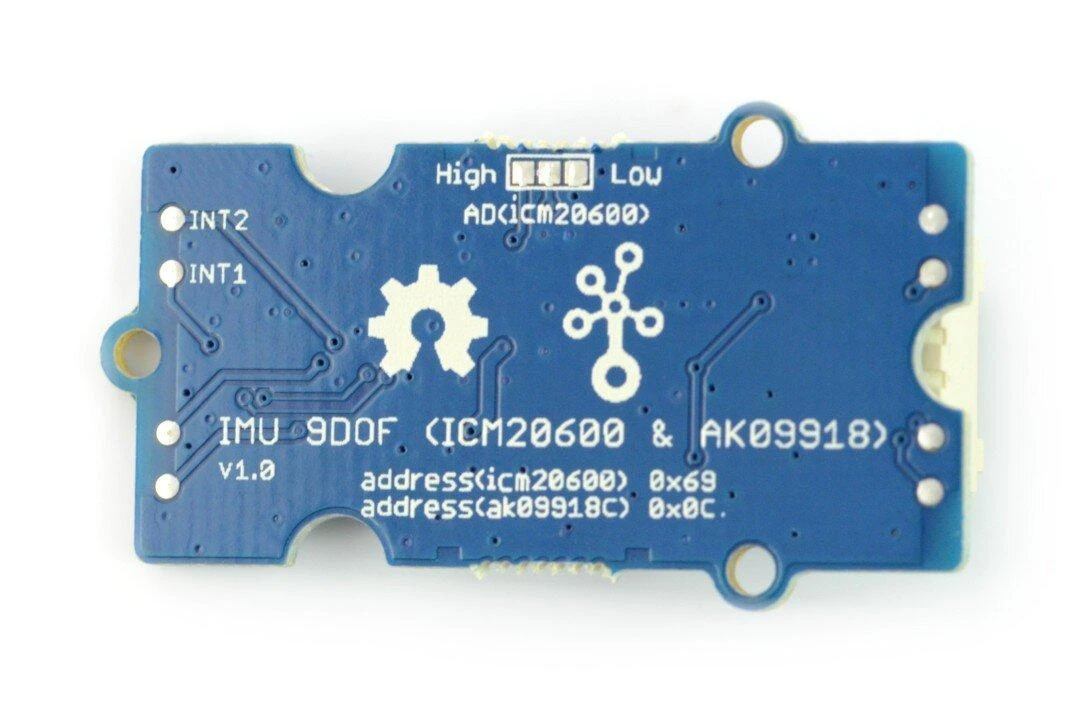

  • LCM20600 I2C adresas: 0x69 (numatytasis), 0x68 (pasirinktinai)
  • AK29918 I2C adresas: 0x0C

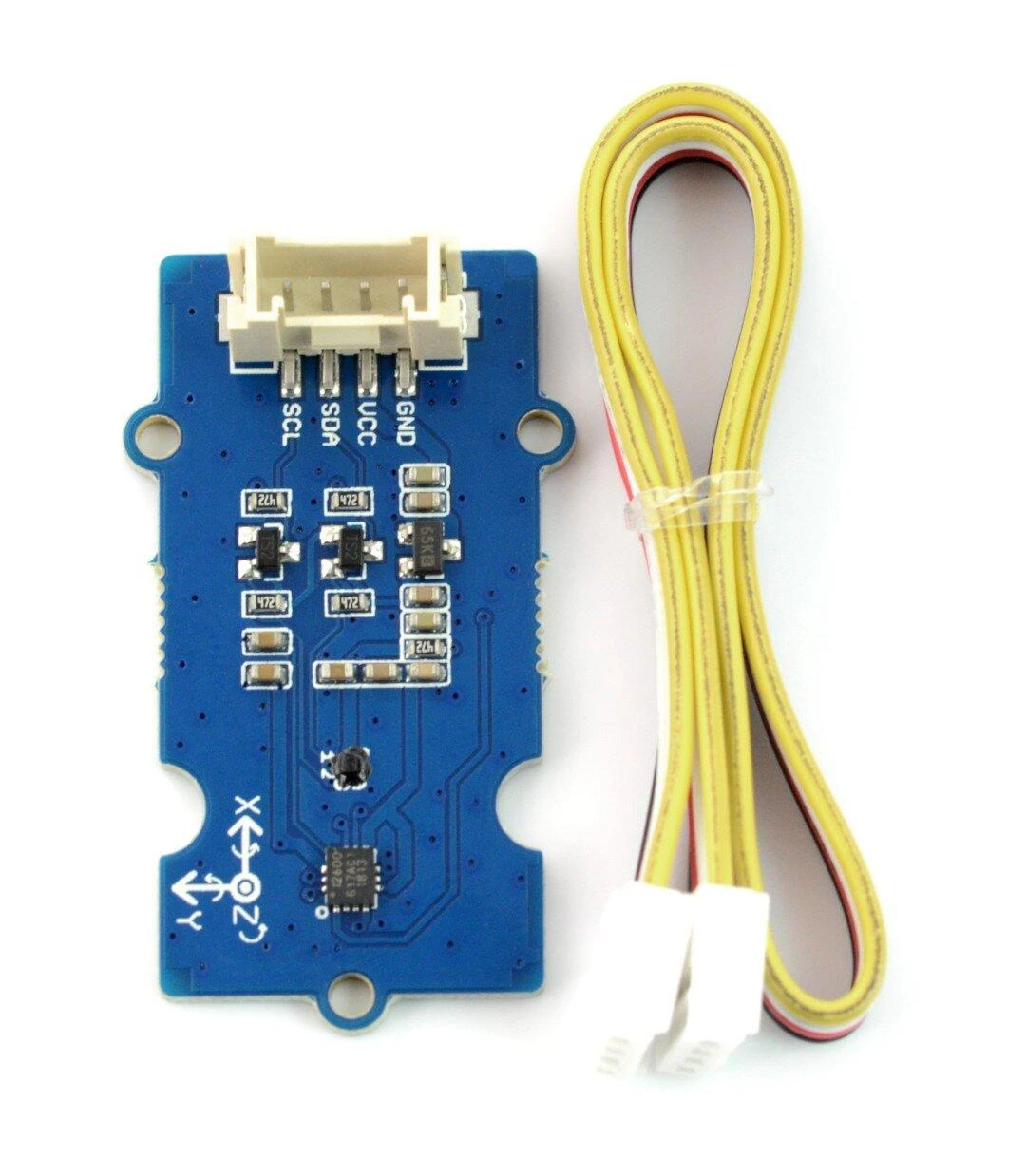

Komplekte:

  • Grove - IMU 9DOF (LCM20600 + AK09918)
  • Laidas Grove

Nuorodos:
Gamintojo puslapis


Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.
Skaityti daugiau
Skaityti mažiau

Specifikacija

  • Gamintojas Seeed Studio
  • Modelis

    AN-12916

  • Modelio pavadinimas

    AN-12916

Šią prekę rasite filtruose

Atsiliepimai (0)

Atsiliepimų nėra
Atsiliepimų politika

Dažniausiai užduodami klausimai

1. Kokius judesio parametrus matuoja šis Grove jutiklis?

Šis Seeed Studio modulis vienu metu fiksuoja tris pagrindinius judesio parametrus. Jutiklio sistema registruoja kampinį sukimąsi, linijinį pagreitį ir magnetinio lauko kryptį. Tai leidžia tiksliai nustatyti objekto orientaciją ir judėjimą trimis erdvės ašimis, todėl prietaisas tinka sudėtingiems stebėjimo uždaviniams.

2. Kokią sąsają naudoja šis IMU modulis duomenų perdavimui?

Prietaisas duomenis perduoda naudodamas I2C komunikacijos protokolą. Šis populiarus skaitmeninis interface'as užtikrina patikimą ryšį su pagrindine valdymo plokšte. Dėl savo universalumo, I2C jungtis palengvina prietaiso prijungimą prie įvairių mikrovaldiklių platformų be papildomos sudėtingos konfigūracijos.

3. Kokio maitinimo įtampos reikia šiam akselerometrui?

Modulis veikia tiek esant 3,3 voltų, tiek 5 voltų įtampai. Tokas maitinimo įtampų diapazonas suteikia lankstumo jungiant įrenginį prie įvairių valdiklių. Dėl šios priežasties jis yra suderinamas su dauguma populiarių plokščių, tokių kaip Arduino ar Raspberry Pi, nereikalaujant įtampos keitiklio.

4. Ar šis giroskopas tinka darbui esant žemai temperatūrai?

Taip, šis komponentas gali veikti esant žemai aplinkos temperatūrai. Jo veikimo specifikacija leidžia eksploatuoti iki minus trisdešimt laipsnių Celsijaus. Tokas atsparumas šalčiui leidžia naudoti įrenginį ne tik patalpose, bet ir atviroje erdvėje ar rūsio sąlygomis.

5. Kuo šis elektroninis kompasas skiriasi nuo paprasto?

Šioje plokštėje įdiegtas magnetometras yra itin jautrus. Jis naudoja Hall efekto jutiklį, galintį aptikti labai silpną magnetinį lauką. Dėl didelio jautrumo prietaisas tikslingas tiksliai navigacijai, nes gali fiksuoti net mažiausius Žemės magnetinio lauko pokyčius, nešališkai nustatant šiaurės kryptį.
