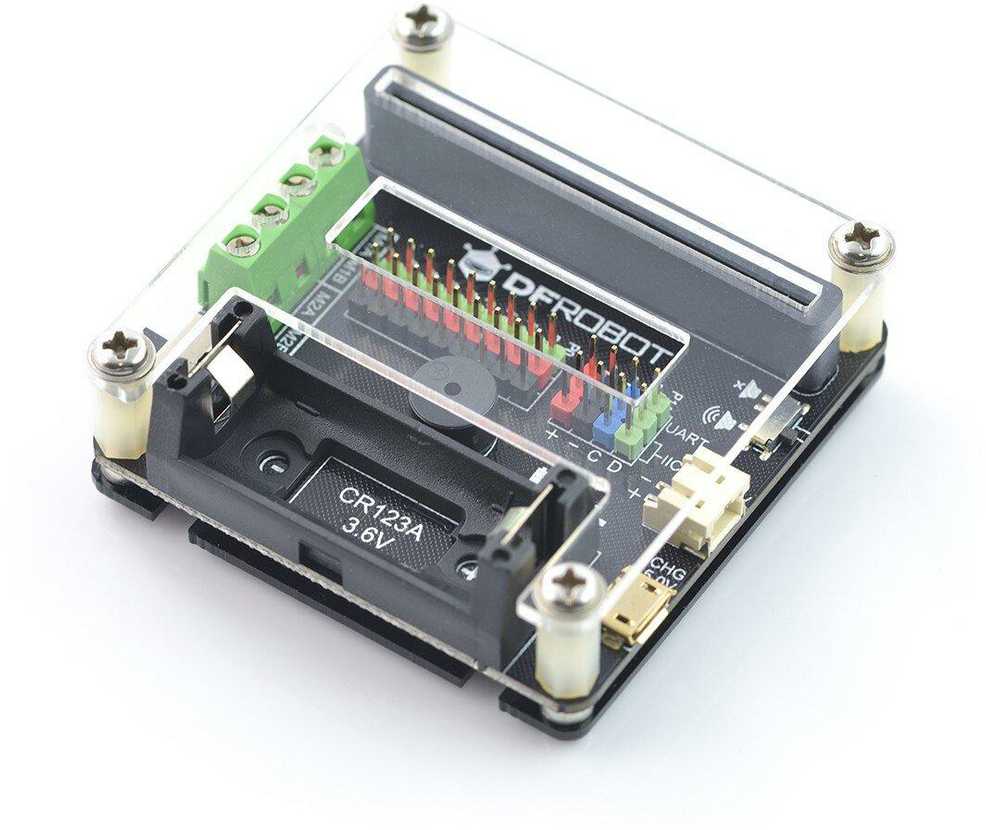

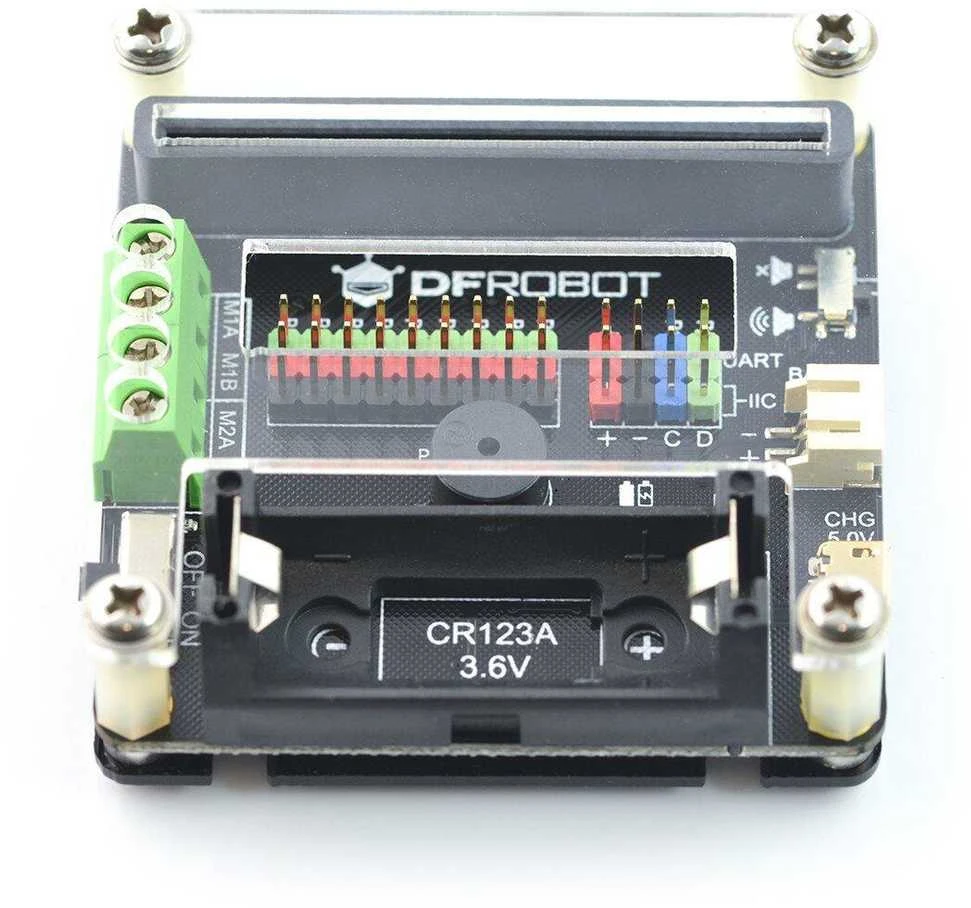

Daugiafunkcinė išplėtimo plokštė su įmontuotu ličio jonų baterijų laikikliu. Nepaisant kompaktiško 6 x 6 cm dydžio, jame pavyko sutalpinti daug naudingų ir funkcinių elementų, tokių kaip dvigubas variklio valdiklis, devyni įvesties / išvesties prievadai, du populiaraus I2C keitiklio prievadai, nuoseklusis prievadas, garsinis signalas, keturi RGB šviesos diodai, akumuliatoriaus krepšelis, avarinio maitinimo sąsaja. Micro:IO-BOX buvo įrengtas specialus korpusas, užtikrinantis sumontuotų elementų saugumą ir pagerinantis plokštės išvaizdą.

Specifikacijos:

Maitinimo įtampa: nuo 4,5 iki 5,5 V
Įkrovimo srovė: 350 mA
Įkrovimo laikas: 2,5 valandos
Skaitmeninė išėjimo įtampa: nuo 0 iki 3,3 V
Analoginė įėjimo įtampa: nuo 0 iki 3,3 V DC
Signalizacija (PO)
RGB šviesos diodai WS2812B
Matmenys: 61 x 61 mm

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Dfrobot
Modelis

AN-14424
Modelio pavadinimas

AN-14424

* Anksčiau taikyta Varle.lt kaina

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip prijungti DFRobot Micro:IO-BOX prie maitinimo šaltinio?

Ši išplėtimo plokštė veikia su 4,5–5,5 V įtampa, kurią galima tiekti per USB jungtį. Įmontuotas akumuliatoriaus laikiklis leidžia naudoti perkeliamąjį maitinimą, o avarinė sąsaja užtikrina nenutrūkstamą veikimą. Tai patogu kurti nepriklausomus, mobilius elektroninius projektus be nuolatinio ryšio su lizdu.

2. Kokius komponentus galima valdyti su šia plokšte?

Plokštė turi devynis universaliuosius prievadus, skirtus jungti jutikliams arba relėms. Be to, integruotas dvigubas variklio valdiklis tinka mažiems DC varikliams arba žingsniniams varikliams. Įrenginyje taip pat yra keturi programuojami RGB šviesos diodai vizualiai valdyti arba rodyti būseną.

3. Ar galima naudoti su litio jonų baterijomis?

Taip, įtaisas turi integruotą apsaugotą lizdą vienai 3,7 V ličio jonų akumuliatoriui. Įkrovimo grandinė palaiko 350 mA srovę, o pilnas įkrovimas trunka apie 2,5 valandos. Ši funkcija suteikia energijos autonomiją jūsų sukurtiems prietaisams.

4. Kokie ryšio protokolai čia palaikomi?

Plokštėje yra du I2C sąsajos adapteriai, skirti jungti daugybę papildomų modulių, pavyzdžiui, ekranų. Taip pat yra UART prievadas nuosekliajai komunikacijai su kitais įrenginiais. Šios sąsajos leidžia lengvai praplėsti sistemos galimybes be sudėtingų laidų.

5. Kokia yra šio prietaiso fizinė konstrukcija?

Gaminys yra labai kompaktiškas – jo matmenys 61x61 mm, bet visi komponentai yra apsaugoti tvirtu plastikiniu korpusu. Dėžutė ne tik saugo elektroniką, bet ir pagerina išvaizdą. Korpusas taip pat palengvina montavimą jūsų projektuose.
