Name: OLED ekranas 1.3" 64x128px, SPI/I2C, juodas/baltas, skirtas Raspberry Pi Pico, Waveshare 19376
Brand: Waveshare
SKU: 43990217
Price: 15.62 EUR
Availability: InStock

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite LP Express paštomatuose nuo 1.⁹⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

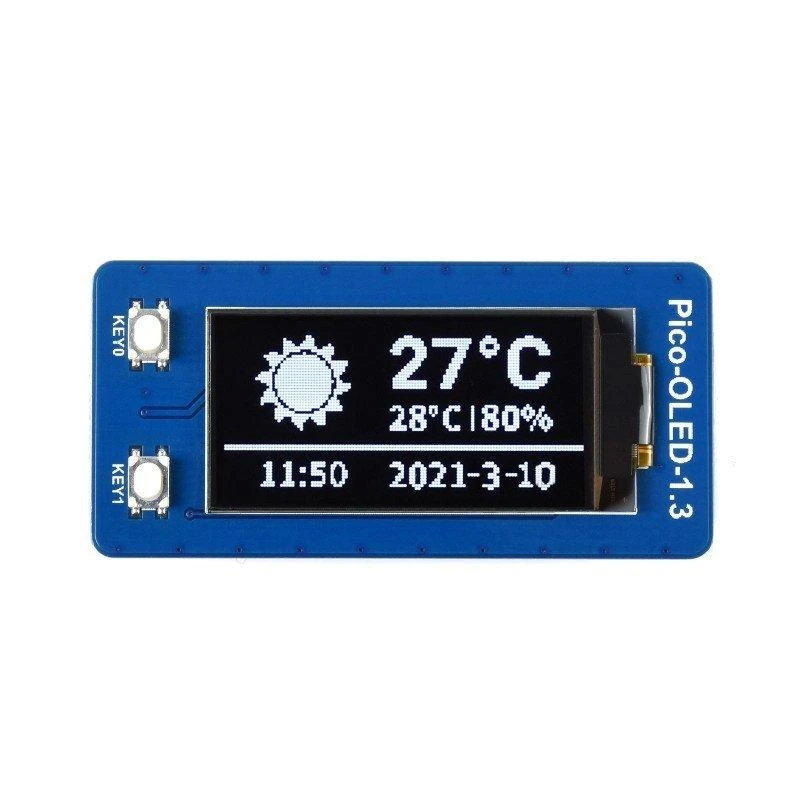

Kompaktiškas ekranas su jungtimis, suderinamomis su Raspberry Pi Pico versija. Jame yra du mygtukai, skirti paprastam vartotojo naudojimui. Jis turi įmontuotą SH1107 valdiklį ir naudoja SPI ir I2C (pasirenkamas) magistrales. Ekrano skiriamoji geba yra 64x128px, o įstrižainė yra 1,3". Modulis vaizdą pateikia dviem spalvomis - juoda ir balta, o vieno pikselio dydis yra 0,15 x 0,15 mm.

Specifikacijos:

Skirta Raspberry Pi Pico versijai
Tipas: OLED ekranas
Sąsaja: SPI / I2C 4 kontaktų
Ekrano įstrižainė: 1,3"
Ekrano skiriamoji geba: 64x128px
Pikselių dydis: 0,15 x 0,15 mm
Ekrano spalvos: juoda ir balta
Darbinė įtampa: 3,3 V
Du naudojami mygtukai: KEY0 ir KEY
Programavimo kalba: C / C++ / MicroPython
Įterptas valdiklis: SH1107
Ekrano matmenys: 14,7 x 29,42 mm
Modulio matmenys: 52 x 25 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Waveshare
Modelis

WSR-19546
Modelio pavadinimas

AN-19546

Gamintojas Waveshare
Spalva Balta

Atsiliepimų nėra

Atsiliepimų politika

1. Kokie mikrokontroleriai veikia su šiuo OLED ekranu?

Šis 1,3 colio OLED modulis sukurtas specialiai Raspberry Pi Pico versijai. Jame yra SH1107 valdiklis, todėl jį galite valdyti per SPI ar I2C sąsają. Ekraną programuokite C, C++ ar MicroPython kalba, tad tinka ne tik pradžiai, bet ir pažengusiems kūrėjams.

2. Ar šis ekranas suderinamas su I2C ir SPI magistralėmis?

Taip, ekranas palaiko dvi skaitmenines sąsajas. Galite rinktis arba 4 kontaktų SPI, arba I2C ryšį, priklausomai nuo jūsų projekto. Dėl įmontuoto SH1107 valdiklio jis lengvai jungiamas prie Raspberry Pi Pico, tad nereikia papildomų adapterių.

3. Ką reiškia dvi spalvos – juoda ir balta šiame OLED modulyje?

Šis 1,3 colio OLED ekranas rodo vaizdą tik juodai baltais pikseliais. Kiekvienas taškas yra 0,15 x 0,15 mm, o raiška siekia 64x128 pikselius. Dėl to tekstas ir paprasti paveikslėliai atrodo kontrastingai ir aštriai, nors nėra pilkų atspalvių.

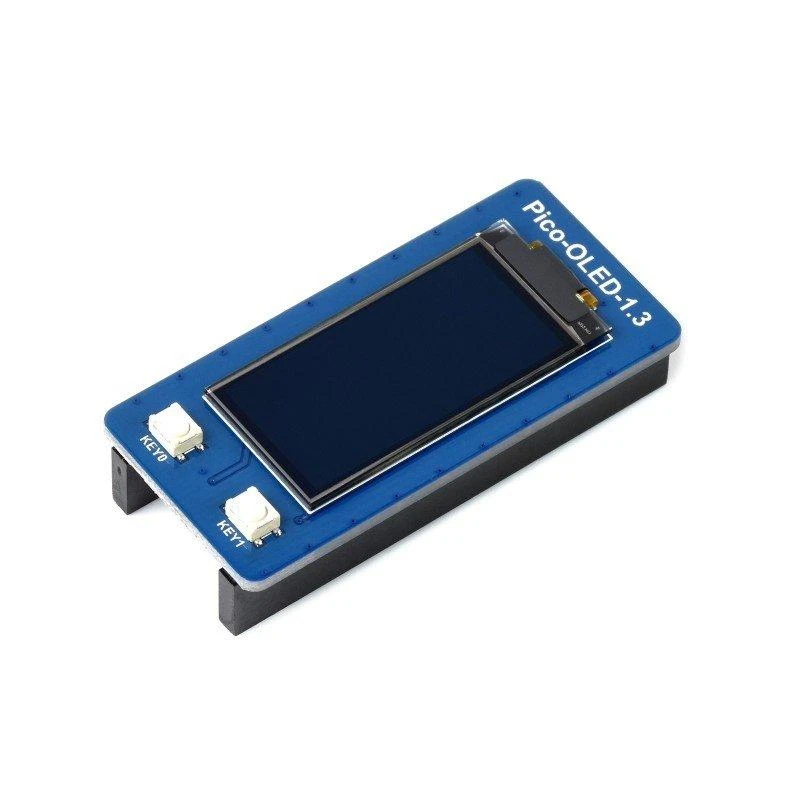

4. Ar šiame ekrano modulyje yra įmontuotų mygtukų?

Taip, ant plokštės rasite du mygtukus, pažymėtus KEY0 ir KEY. Jie skirti paprastam naudotojo valdymui, pavyzdžiui, meniu naršymui ar komandoms be papildomų išorinių detalių. Tai patogu, kai norite sutaupyti vietos ir sumažinti laidų kiekį.

5. Kokia darbinė įtampa reikalinga Waveshare 1,3 colio OLED ekranui?

Šis Waveshare gamybos OLED modulis veikia tik su 3,3 volto įtampa. Jis maitinamas per SPI ar I2C jungtis, todėl tinka tiesiogiai prie Raspberry Pi Pico. Nenaudokite aukštesnės įtampos, nes galite sugadinti SH1107 valdiklį arba patį ekraną.
