1. Kaip programuoti Raspberry Pi Pico H?

Šią plokštę galite programuoti naudodami C/C++ arba MicroPython kalbas. Įkėlimui paspauskite BOOTSEL mygtuką ir prijunkite modulį prie kompiuterio per microUSB. Kompiuteris atpažins įrenginį kaip RPI-RP2, į kurį reikia nuvilkti sukompiliuotą programos failą. Plokštė turi visą reikiamą programinės įrangos palaikymą.

2. Kokios jungtys yra šio modulio plokštėje?

Plokštė turi 26 GPIO kaiščius, palaikančius įvairias komunikacijos sąsajas. Čia rasite 2 SPI, 2 I2C ir 2 UART prievadus, taip pat 3 ADC 12 bitų ir 16 PWM kanalų. Papildomi 8 PIO kaiščiai suteikia lankstumo valdant nestandartinius išorinius įrenginius.

3. Ar galima maitinti iš baterijų?

Taip, šį mikrokontrolerį galima maitinti ne tik iš 5V USB šaltinio. Jis veikia ir iš VSYS kaiščio, kur leistina įtampa yra nuo 1.8V iki 5.5V. Tai leidžia naudoti įvairius autonomiškus šaltinius, pavyzdžiui, 3.7V ličio polimerinę bateriją arba tris AA tipo elementus.

4. Kokią atmintį turi šis valdiklis?

RP2040 valdiklis yra aprūpintas 264 kB greitos SRAM operatyviosios atminties ir 2 MB integruotos Flash atminties. Šios talpos pakanka daugumai įvairių projektų, nes leidžia saugoti programos kodą ir duomenis. Atminties konfigūracija yra tipinė šio klasės įrenginiui.

5. Kuo skiriasi Pico H nuo paprasto Pico?

Pagrindinis Pico H versijos skirtumas yra iš anksto prilituotos jungtys prie visų GPIO kaiščių ir JTAG prievado. Tai labai supaprastina montavimą, nes nereikia atskirai lituoti lizdų ar kaiščių. Toks sprendimas yra patogus greitam prototipavimui ir projektų kūrimui.

Raspberry Pi Pico H - RP2040 ARM Cortex M0+ - su jungtimis, modelis - AN-21573, žema kaina

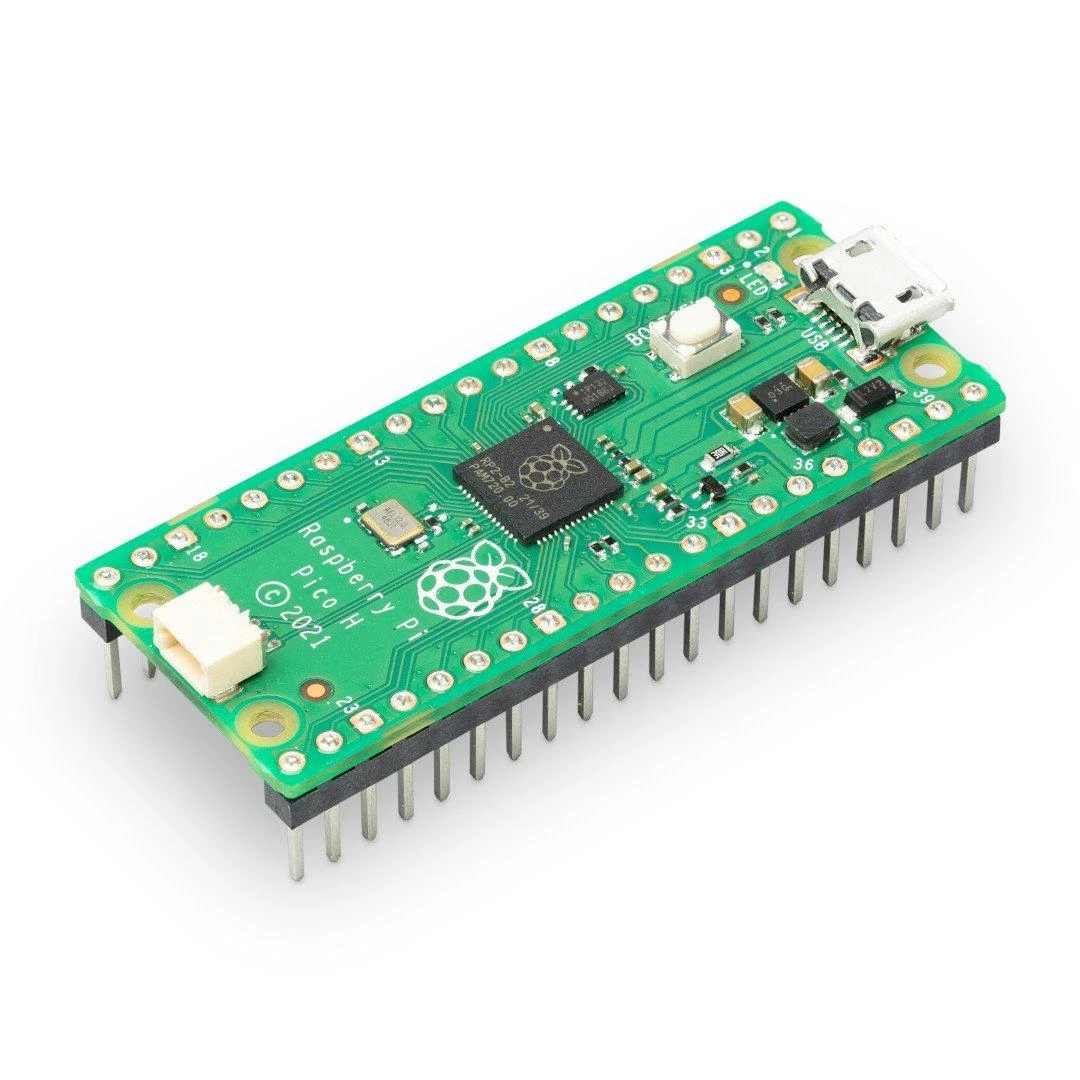

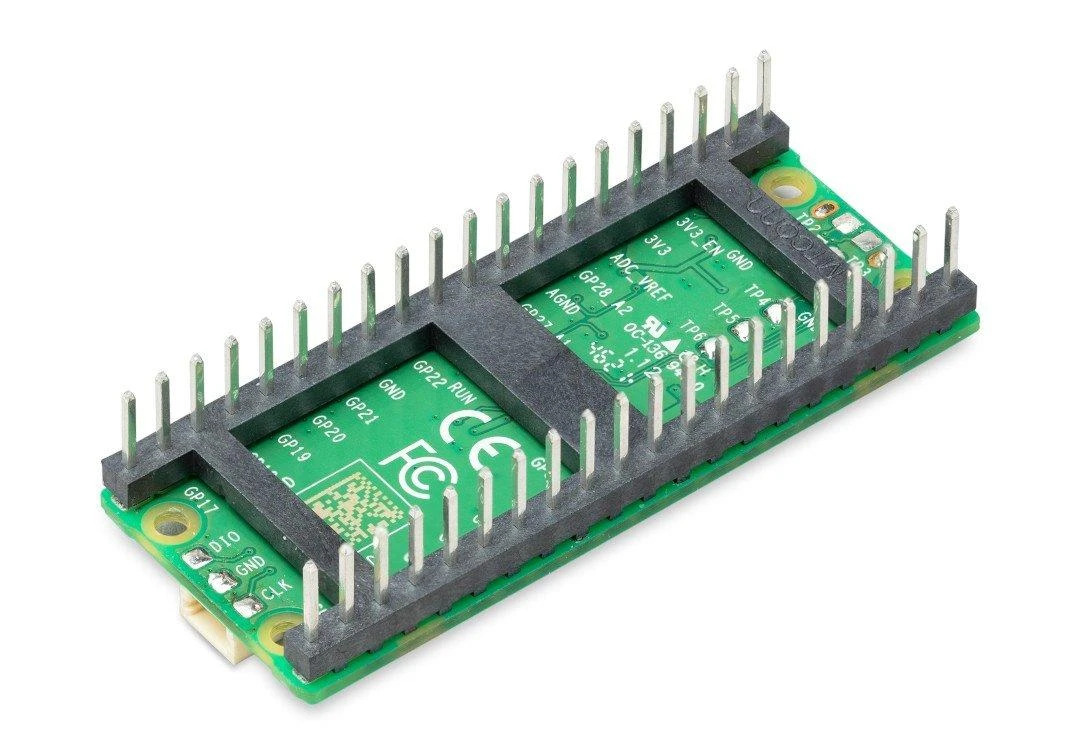

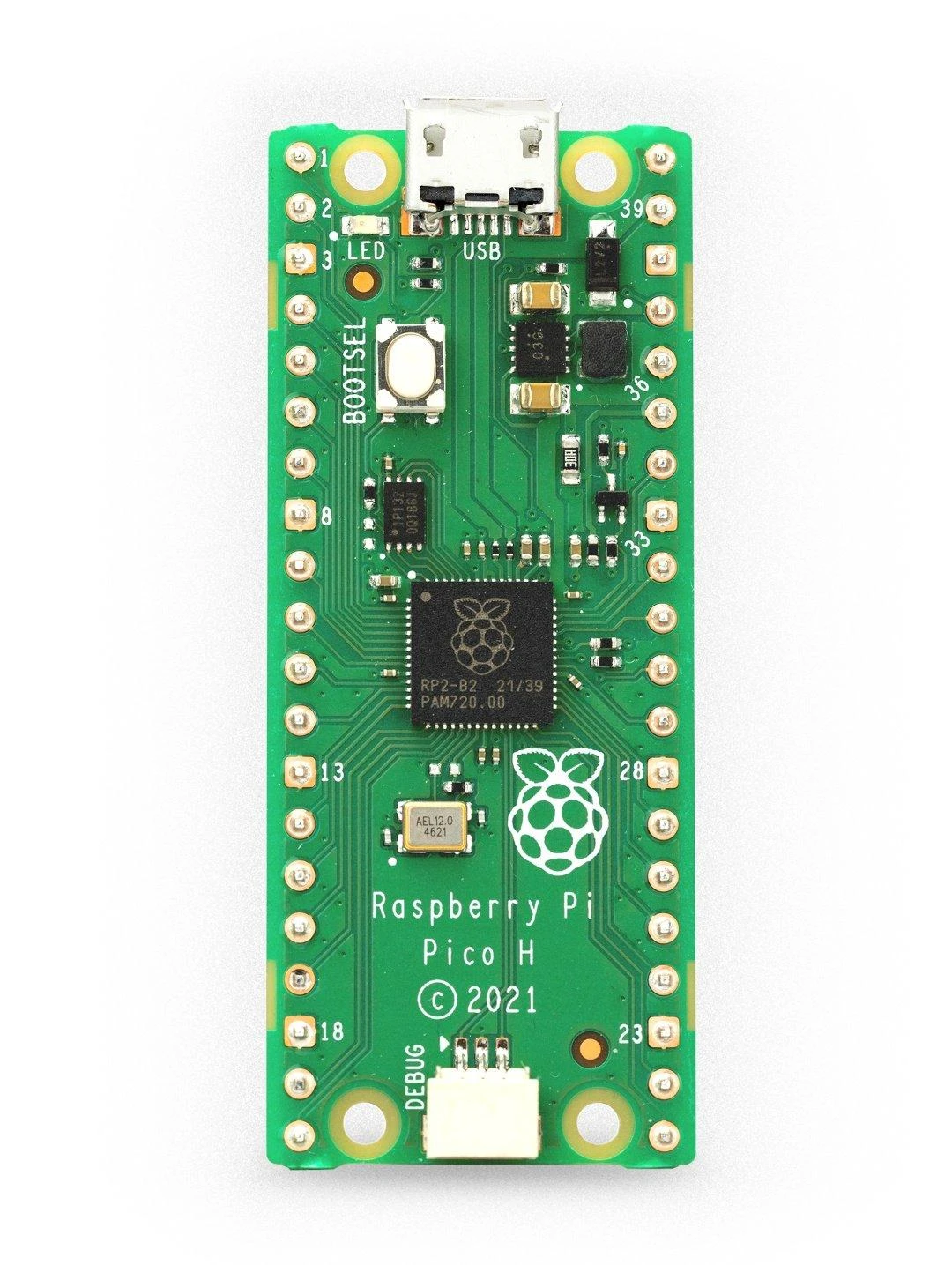

Raspberry Pi Pico modulyje yra patentuotas Raspberry RP2040 mikrovaldiklis. Pico H turi gamykliškai lituotas jungtis prie GPIO kaiščių ir JST SH 3 kontaktų 1mm žingsnio jungtį, prilituotą prie JTAG kaiščio. RP2040 yra dviejų branduolių sistema, pagrįsta ARM Cortex M0+, kurios taktinis dažnis yra 133 MHz. Raspberry Pi Pico turi 264 kB SRAM ir 2 MB Flash atmintį. Sistema turi 26 GPIO kaiščius, kurie veikia su 3.3V įtampa ir įmontuotu temperatūros jutikliu. Raspberry Pi Pico programuojamas C/C++ ir MicroPython per microUSB jungtį.

Raspberry Pi Pico H - RP2040 ARM Cortex M0+ - su jungtimis aprašymas - Prekės nuotrauka

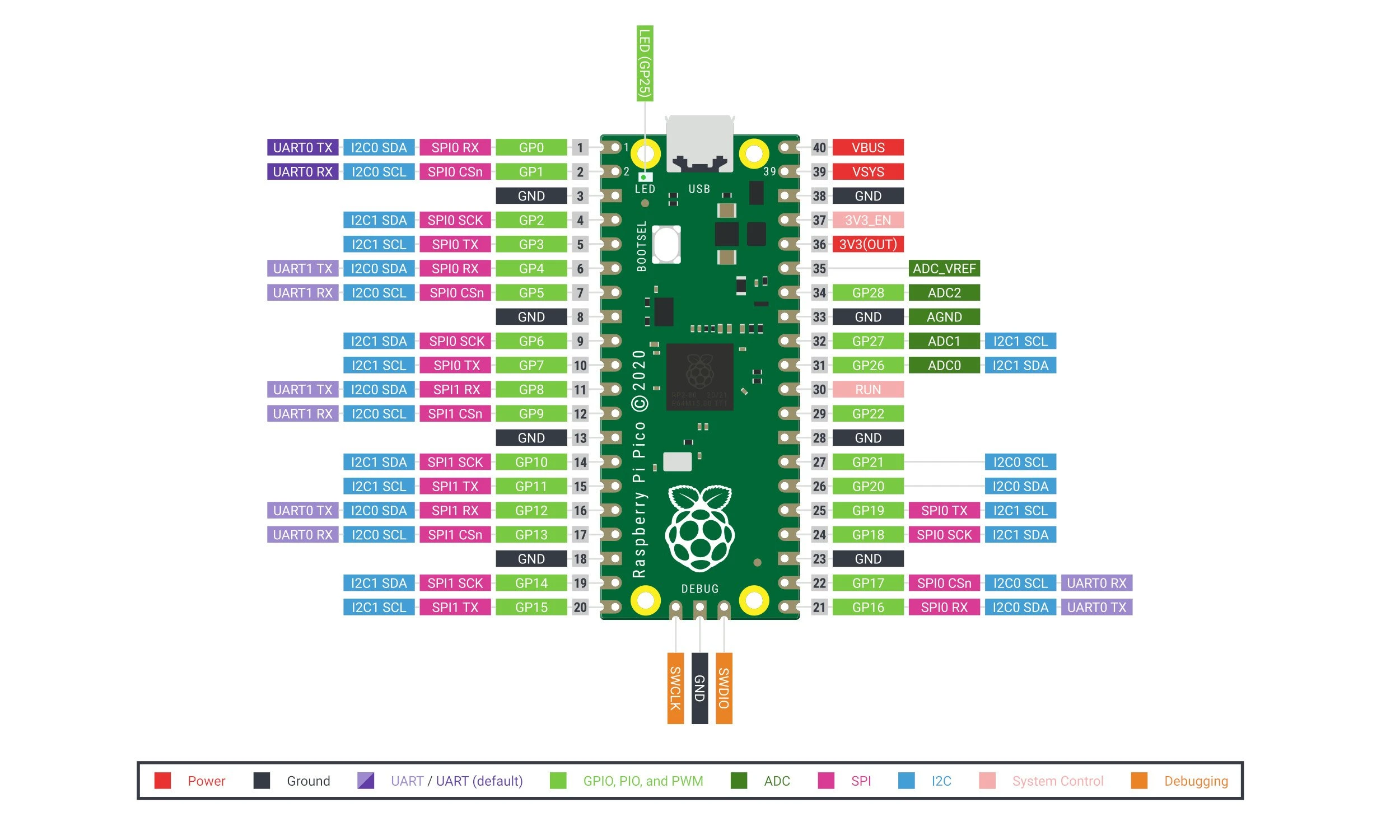

Raspberry Pi Pico H modulio kaiščiai

Raspberry Pi Pico turi 26 GPIO kaiščius, tai yra: 2x SPI, 2x I2C, 2x UART, 3x ADC 12 bitų, 16x PWM. Papildomi 8 IO kaiščiai (PIO) skirti palaikyti nestandartinius išorinius įrenginius.

Raspberry Pi Pico H maitinimo šaltinis

Raspberry Pi Pico plokštė jungiasi prie kompiuterio per microUSB jungtį. Kad modulis veiktų tinkamai, reikalingas 5 V maitinimo šaltinis iš USB prievado. Plokštė taip pat gali būti maitinama iš VSYS kaiščio, kurio įtampa yra nuo 1,8 V iki 5,5 V, naudojant pvz., 3,7 V Li-Pol bateriją arba 3x AA baterijas.

Raspberry Pi Pico H programavimas

Raspberry Pi Pico H yra užprogramuotas C/C++ arba MicroPython. Norėdami įkelti programą į plokštę, paspauskite ir palaikykite mygtuką BOOTSEL, tada prijunkite Raspberry Pi Pico prie kompiuterio microUSB laidu. Kompiuteris aptiks plokštę kaip USB didžiosios atminties įrenginį, vadinamą RPI-RP2, programos failą reikia nuvilkti į RPI-RP2 tomą. Gamintojas pateikia C/C++ ir MicroPython programavimo kalbų SDK saugyklą, kurią rasite toliau pateiktose naudingose nuorodose.

https://www.youtube.com/watch?v=o-tRJPCv0GA

Darbo su MicroPython pradžia

MicroPython parašyta programa įkeliama į Raspberry Pi Pico plokštę, prijungus ją prie kompiuterio per USB kabelį, nuvilkant ir nuleidžiant duotą failą su kodu. Parengtas UF2 failo pavyzdys, kurį galite atsisiųsti ir pradėti naudoti MicroPython.

Atsisiųskite MicroPython UF2 failą.
Paspauskite ir palaikykite BOOTSEL mygtuką ir prijunkite plokštę prie Raspberry Pi arba kompiuterio USB prievado.
Kai Pico bus prijungtas prie kompiuterio, atleiskite mygtuką BOOTSEL.
Raspberry Pi Pico bus montuojamas kaip didelės talpos atminties įrenginys su RPI-RP2 tūriu.
Nuvilkite MicroPython UF2 failą į RPI-RP2 tomą.
Pico bus paleistas iš naujo su aktyviu MicroPython.
REPL ir MicroPython galite pasiekti per nuoseklųjį USB prievadą.

Hello World C/C++

Pirmoji kiekvieno programuotojo parašyta programa – į pultą, šiuo atveju per Raspberry Pi 4B USB nuoseklųjį prievadą, parašyti tekstą Hello World.

Atsisiųskite UF2 Hello World failą.
Paspauskite ir palaikykite BOOTSEL mygtuką ir prijunkite Raspberry Pi Pico prie Raspberry Pi USB prievado.
Plokštė bus montuojama kaip didelės talpos atminties įrenginys su RPI-RP2 tūriu.
Nuvilkite UF2 failą į RPI-RP2 tomą.
Pico bus paleistas iš naujo.
Atidarykite terminalą savo Raspberry Pi 4B ir paleiskite komandas:
sudo apt install minicom
minicom -b 115200 -o -D /dev/ttyACM0
Terminalo lange turėtumėte pamatyti užrašą Hello World

Specifikacijos:

Sistema: Raspberry Pi RP2040
Šerdis: ARM Cortex-M0+ dviejų branduolių 133 MHz
SRAM atmintis: 264 kB
Flash atmintis: 2 MB
Smeigtukai: 40 kontaktų / 23 skaitmeniniai GPIO + 3 ADC kaiščiai
Sąsajos: 2x UART, 2x I2C, 2x SPI, iki 16 PWM kanalų
Maitinimo įtampa: 5V (USB)
Loginės dalies darbinė įtampa: 3.3V
Maitinimo/duomenų jungtis: microUSB
Matmenys: 51.3x21x12.9mm
