1. Kokius mikrovaldiklius palaiko šis laikmačio relės modulis?

Šis programavimo modulis veikia su 3–24 V DC loginiais signalais, todėl jis yra suderinamas su dauguma populiarių plokščių. Jį galima prijungti prie Arduino, Raspberry Pi ar kitų panašių valdymo sistemų. Tai leidžia kurti įvairius automatizuotus sprendimus namų automatizacijos ar robotikos projektams.

2. Kaip nustatyti įrenginio vėlavimo laiką?

Uždelsimo intervalą galima reguliuoti nuo 0,1 sekundės iki 999 minučių. Laiko diapazonas nustatomas mygtukais per parametrų meniu, stebint ekrano indikaciją. Dešimtainio taško padėtis ekrane nurodo, ar laikas matuojamas sekundėmis, ar minutėmis, suteikiant lankstumą valdymo schemoms.

3. Kokias įrenginio darbo programas galima pasirinkti?

Modulis turi keletą iš anksto nustatytų veiksenų, tokių kaip P1–P4. Kiekvienas režimas skiriasi įjungimo, išjungimo ar ciklo logika, pavyzdžiui, su vėlavimu arba jo be. Tai suteikia galimybę realizuoti įvairius scenarijus, pvz., valdyti laistymo sistemą ar apšvietimą.

4. Ar šis įtaisas gali valdyti galingus elektros prietaisus?

Taip, šis vieno kanalo relė gali perjungti iki 10A nuolatinės srovės apkrovą. Tokia galia pakanka valdyti įvairius buitinius ar nedidelius pramoninius įrenginius, pvz., apšvietimą, ventiliatorius ar siurblius, nes valdymo ir maitinimo grandinės yra tinkamai atskirtos.

5. Kaip veikia automatinio miego funkcija?

Ekrano užmigdymo galimybė leidžia sutaupyti energiją. Jei per penkias minutes nebus liečiami valdymo mygtukai, indikatorius išsijungs. Bet koks paspaustas mygtukas aktyvuoja ekraną iš naujo. Ši parinktis neįtakoia paties relės modulio veikimo ir išėjimo signalo.

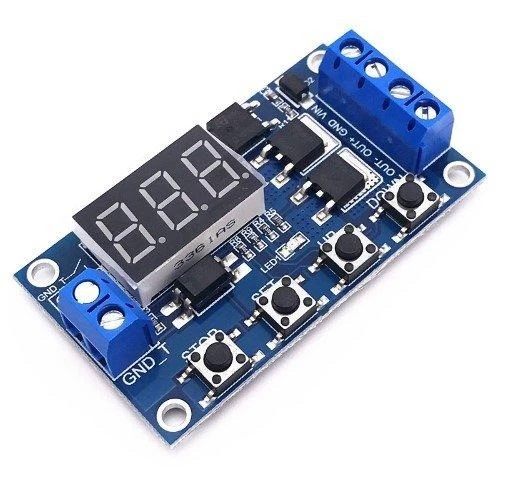

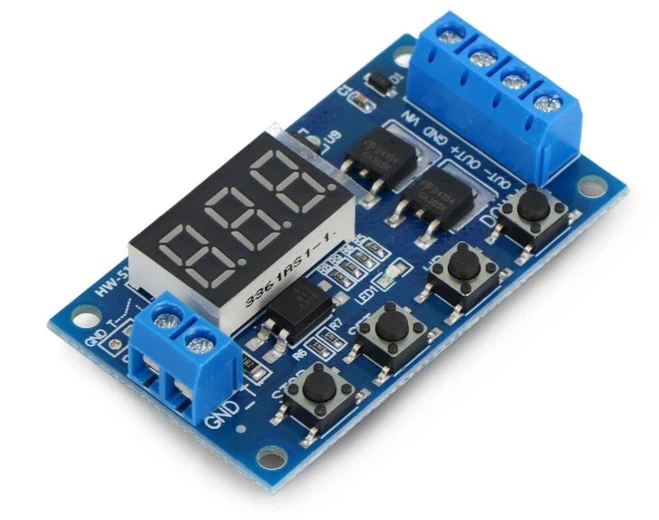

Oem Programuojamas 1 kanalo laiko...

Ar norite išmaniai valdyti automobilio ar kitus elektros prietaisus naudojant Arduino ar kitą mikrovaldiklį? Su šiuo laikmačio relės moduliu galėsite tai daryti ir automatizuoti savo namus.

Techniniai duomenys ir savybės:

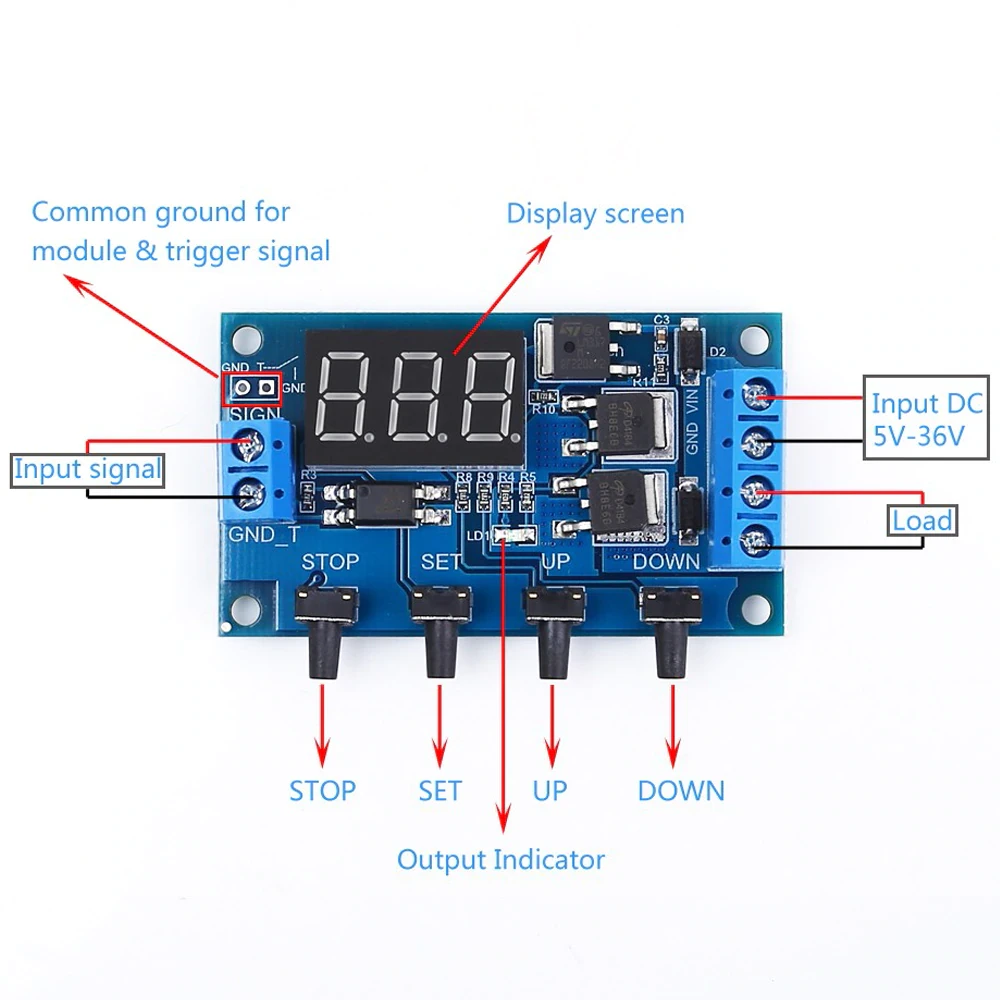

1 kanalo relės modulis su laikmačiu ir loginių signalų valdymu
Loginių signalų įtampa: 3-24V DC, tinka Arduino, Raspberry Pi ir kitiems panašiems mikrovaldikliams
Rėlių valdoma srovė: iki V36 10A DC
LED lemputė parodo apie rėlės ir plokštės veikimo būseną
Signalo ir galios grandinės atskirtos, gali būti sujungiamos sulituojant pagalvėles

Parametrų paaiškinimas:

OP: uždelsimo laikas įjungimui;
CL: uždelsimo laikas išjungimui;
LOP: ciklų skaičius. Diapazonas yra 1–999 kartų (reiškia neribotą ciklą).

Parametrų nustatymas:

Ilgas paspaudimas: palaikykite paspaudimo mygtuką ilgiau nei 3 sekundes.
Įeikite į nustatytų parametrų meniu ilgai paspausdami mygtuką „SET“.
Darbo režimas iš pradžių mirksi nustatant darbo režimą. Norėdami pasirinkti darbo režimą P1 ~ P4, trumpai paspauskite mygtuką Aukštyn / Žemyn.
Trumpai paspauskite SET mygtuką, kad patektumėte į sistemos parametrų nustatymų sąsają.
Sistemos parametrų nustatymo sąsajoje trumpai paspauskite mygtuką „SET“, kad pakeistumėte sistemos parametrus, kuriuos norite keisti, trumpai / ilgai paspauskite mygtuką Aukštyn / Žemyn, kad pakeistumėte vertę.
Trumpai paspauskite mygtuką „STOP“, kad pasirinktumėte laiko diapazoną.
Trumpai paspauskite mygtuką SET, kad nustatytumėte kitą parametrą.
Išsaugokite parametrus ir išeikite iš nustatymų sąsajos, ilgai spauskite mygtuką „SET“.
Pagrindinė sąsaja: rodo 000, jei nėra išvesties.
Nustatyti sąsają: ilgai paspauskite SET mygtuką, norėdami patekti į nustatytą sąsają. Ilgai paspauskite SET mygtuką dar kartą, kad patekti į pagrindinę sąsają po nustatyto parametro.

Darbo režimas:

P1.1: Išėjimas yra įjungtas tam tikrą laiką, kai OP gauna trigerio signalą ir tada išsijungia; Įvesties signalas yra neteisingas, jei vėlavimo metu vėl gaunamas trigerio signalas OP.
P1.2: Išėjimas yra įjungtas tam tikrą laiką, kai OP gauna trigerio signalą išsijungia. Išėjimas iš naujo nustatys ir sustabdys laiką, jei vėlavimo metu vėl gausite trigerio signalą OP.
P1.3: Išėjimas laikomas įjungtu tam tikrą laiką OP po trigerio signalo gavimo ir tada išsijungia; Išėjimas iš naujo nustatys ir sustabdys laiką, jei vėlavimo metu vėl gausite trigerio signalą OP.
P2: Išėjimas išjungiamas tam tikrą laiką CL po to, kai gaunamas suveikimo signalas, tada išėjimas laikomas įjungtu tam tikrą laiką OP, tada išėjimas išsijungia.
P3.1: Išėjimas yra įjungtas tam tikrą laiką, kai OP gauna trigerio signalą išsijungia. Išėjimas iš naujo nustatys ir sustabdys laiką bei išjungimą, jei diapozono metu vėl bus gautas trigerio signalas, galima nustatyti ciklų skaičių (LOP).
P3.2: Suaktyvinimo signalas ir išėjimas laikinai išjungtas CL laikui, o tada diapozoną galima nustatyti. Pastaba: šiam režimui nereikia įvesties signalo.
P4: Signalo sulaikymo funkcija. Iš naujo nustatykite uždelsimo laiką ir relę, jei gauna trigerio signalą. Išėjimas išsijungia po tam tikro laiko OP, tuomet signalas dingsta. Nustatykite iš naujo vėlavimo laiką, kai rėlė iš naujo gaus signalą.

Laiko diapozonas:

Nuolat reguliuojamas nuo 0,1 sekundės iki 999 minučių.
Įveskite nustatymų sąsają, trumpai paspausti mygtuką „STOP“ OP / CL parametrų modifikavimo sąsajoje, kai pradės mirksėti, pasirinkite laiko diapozoną.
Atkreipkite dėmesį į padėtį, kurioje dešimtainis taškas juda paspaudus mygtuką.
Ekrane rodo „XXX“ nėra dešimtainio taško, laiko intervalas yra 1 sekundė ~ 999 sekundės.
Ekrane rodo „X.X.X“ dešimtainis taškas yra visiškai apšviestas, laiko intervalas yra nuo 1 iki 999 minučių.
Pvz., Jei norite nustatyti OP į 3,2 sekundės, perkelkite dešimtainį kablelį į priešpaskutinę padėtį, ekrane bus rodoma „03,2“. Skirtingu darbo režimu OP ir CL parametrai yra vienodi.
Pagrindiniame ekrano sąsajoje trumpai paspaudus mygtuką SET (kai rodomas 000), jis parodys OP (CL, LOP) ir atitinkamą uždelsimo laiką. Tai rodo OP ir atitinkamą uždelsimo laiką P1 režimu, trumpai paspaudus mygtuką SET pagrindinėje ekrano sąsajoje.

Papildomos funkcijos:

Automatinio miego funkcija: ilgą laiką paspauskite mygtuką „STOP“ įprastoje veikimo sąsajoje, kad įjungtumėte arba išjungtumėte automatinio miego funkciją.
Įjungti automatinio miego funkciją. Ekranas automatiškai išsijungs, jei per penkias minutes nebus atlikta jokių veiksmų. Jį galima pažadinti bet kokiais mygtukais.
išjunkite automatinio miego funkciją.
Įjungta / išjungta išvestis trumpai paspaudus mygtuką STOP:
ĮJUNGTA: įjungta išvestis per vėlinimo laiką.
IŠJUNGTA: išjungta išvestis per vėlinimo laiką. Šiame modelyje modulis negali perduoti jokio signalo.

Naudojimas:

Varikliams
Robotams
Protingiems namams
Pramonės kontrolei
Automatiniam drėkinimui
Patalpų vėdinimui
Apšvietimui
Apsaugos sistemoms
