Oem Termostatas XH-W3001 matavimo diapazonas nuo -50°C iki 110°C - 110-220VAC

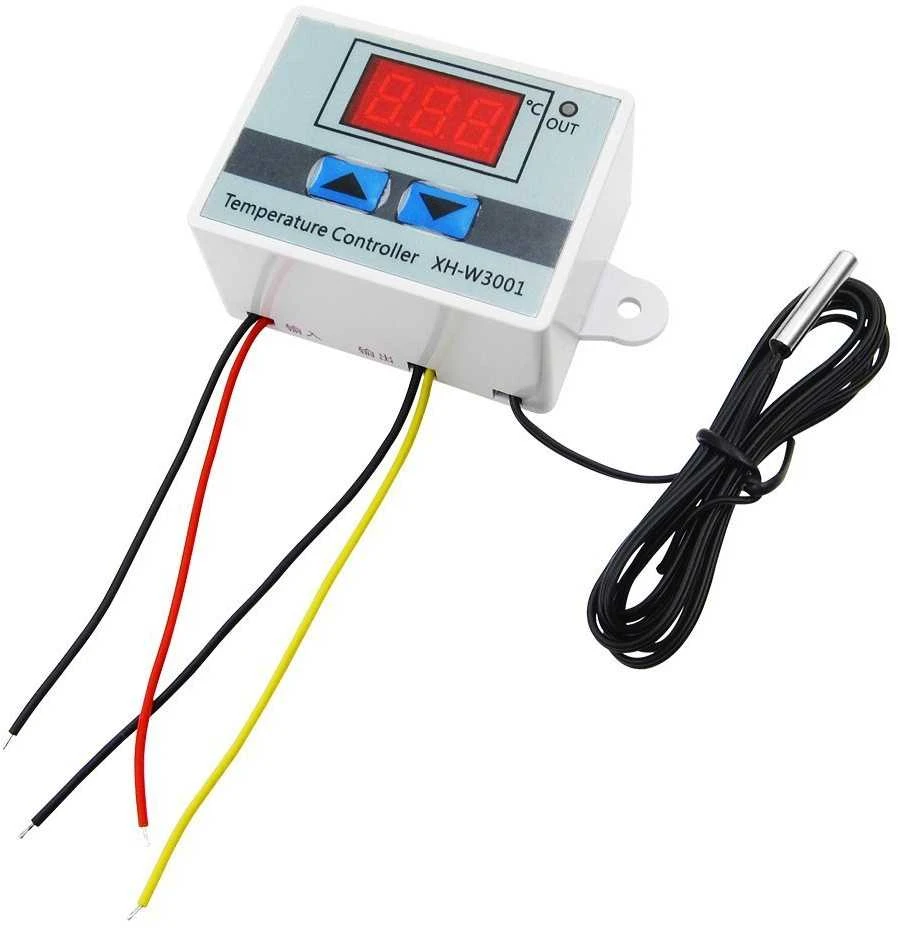

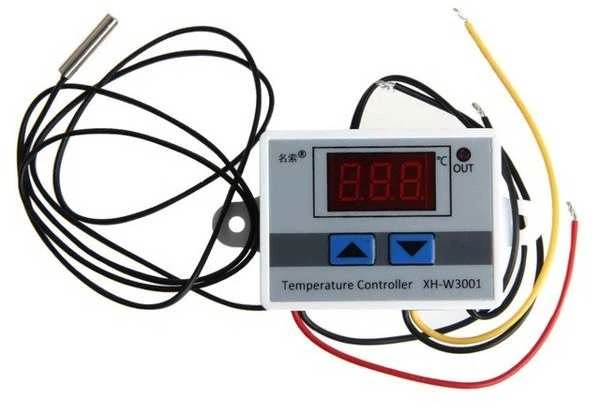

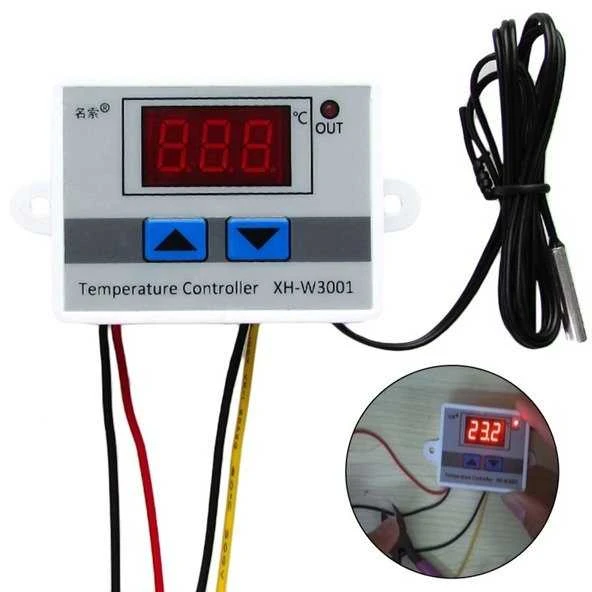

XH-W3001 šildytuvų valdiklis su temperatūros jutikliu yra sprendimas, naudojamas daugelyje projektų, kur reikia kontroliuoti oro temperatūrą, pvz. pirtyse ar namuose. Termostatas turi raudoną LED ekraną, kuriame rodoma nustatyta ir esama temperatūros. Didelis prietaiso privalumas yra platus matavimo diapazonas: nuo -50°C iki 110°C.

Techniniai duomenys ir savybės:

• Integruotas vandeniui atsparus jutiklis NTC10K su kabeliu
• Jutiklio kabelio ilgis: ~100 cm.

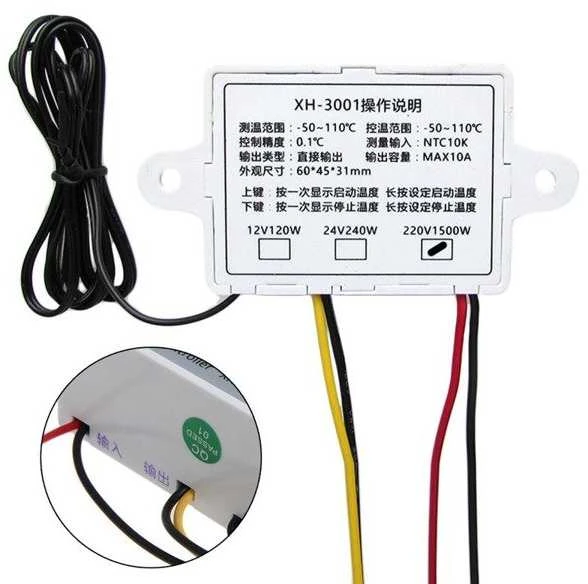

• Išėjimas: relė - schema pateikta ant korpuso
• Temperatūros matavimo diapazonas: nuo -50°C iki 110°C
• Maksimali relės apkrovos srovė: 1500W
• Matavimo paklaida: ± 0,1°C
• Reguliavimo tikslumas: 0,1 ° C
• Maitinimas: 110-220V
• Tiekiama įtampa ir srovė: 6.8A 220 V AC

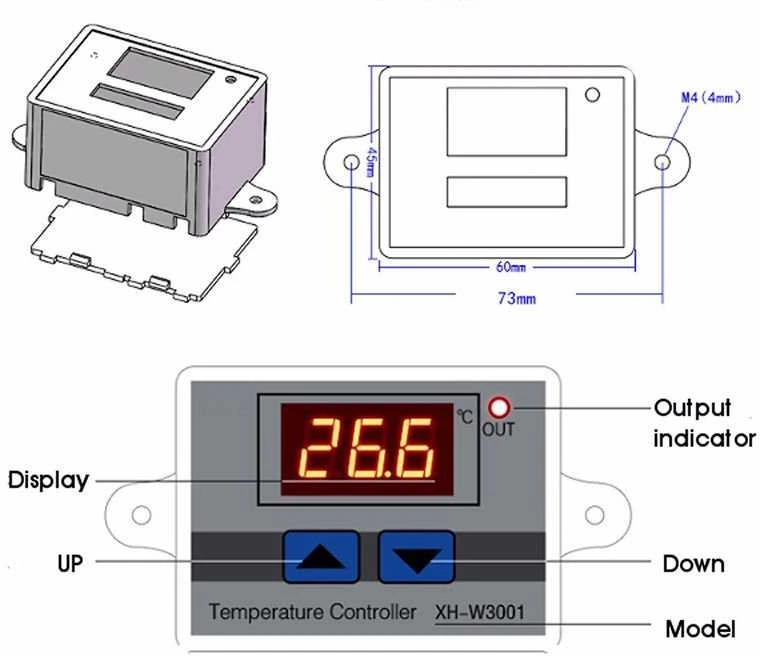

• Viso prietaiso matmenys: 60x45x30mm

Valdymas:

Norėdami nustatyti viršutinį temperatūros diapazoną, palaikykite paspaudę rodyklę aukštyn, tada rodyklėmis aukštyn ir žemyn nustatykite norimą temperatūrą. Po kurio laiko termostatas grįžta į esamą temperatūrą, išsaugodamas nustatymą. Apatinis diapazonas nustatomas analogiškai laikant rodyklę žemyn. Nustačius diapazoną, rekomenduojama restartuoti įrenginį, kelioms sekundėms atjungiant maitinimą.

Programavimas:

Prie valdiklio prijungto įrenginio įjungimo temperatūros nustatymas (paleisti):

Laikykite nuspaudę mygtuką ^ 3 sekundes, kad įjungtumėte temperatūros redagavimo režimą – ekranas turėtų pradėti mirksėti. Redagavimo režimu galite nustatyti norimą temperatūrą naudodami ^ ir ˇ mygtukus. Nustačius temperatūrą, nelieskite mygtukų 3 sekundes, kad išsaugotumėte nustatytą temperatūrą.

Prie valdiklio prijungto įrenginio išjungimo temperatūros nustatymas (stop):

Laikykite nuspaudę mygtuką 3 sekundes, kad įjungtumėte temperatūros redagavimo režimą – ekranas turėtų pradėti mirksėti. Redagavimo režimu galite nustatyti norimą temperatūrą naudodami ^ ir ˇ mygtukus. Nustačius temperatūrą, nelieskite mygtukų 3 sekundes, kad išsaugotumėte nustatytą temperatūrą.

Norėdami patikrinti nustatytą įjungimo temperatūrą (pradžios) arba tikslinę temperatūrą (stop), vieną kartą paspauskite arba mygtuką.

Pradžios temperatūra ^ START žemesnė nei sustabdymo temperatūra ˇ STOP – ŠILDYMO REŽIMAS

Įjungimo temperatūra ^START aukštesnė nei išjungimo temperatūra ˇSTOP - COOLING MODE.

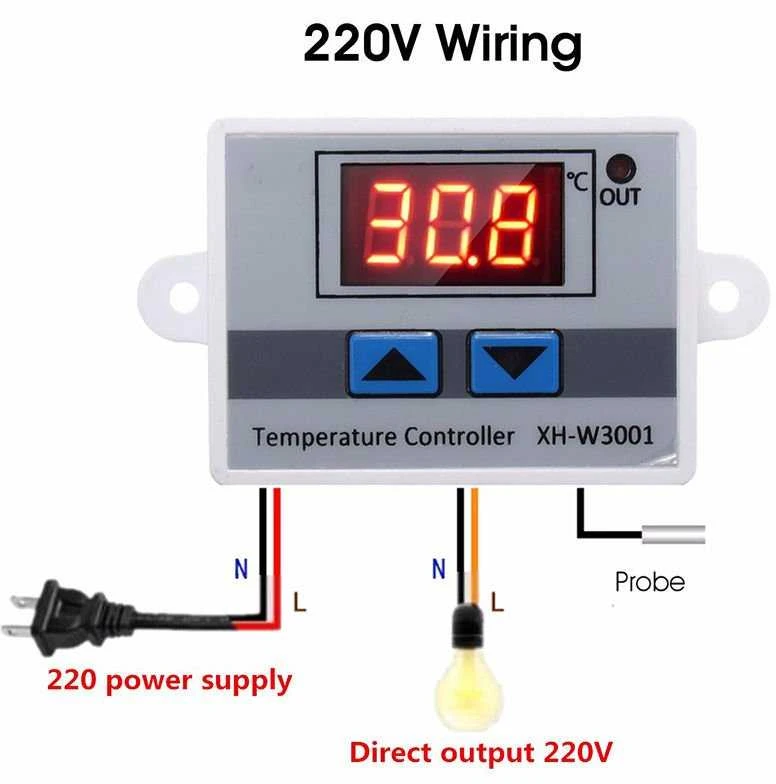

Raudonas laidas: galia (juoda - neutrali).

Geltonas laidas: imtuvas, kurio veikimą turi valdyti termostatas (juodas – neutralus).
