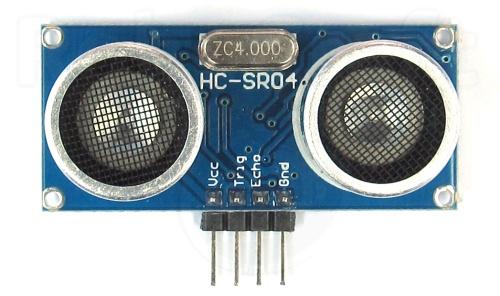

Oem HC-SR04P ultragarsinis atstumo matavimo modulis 3.3-5V

Varlė kodas 14233115
Liko tik: 5+ vnt.

Pardavėjas Varle.lt

4.5

Oem HC-SR04P ultragarsinis atstumo matavimo modulis 3.3-5V

Varlė kodas 14233115
Liko tik: 5+ vnt.

Pardavėjas Varle.lt

4.5

6.⁷⁹ €

Pasirinkite kiekį

Į krepšelį 6.⁷⁹ €

Turite klausimų apie prekę? Padėsime!

6.⁷⁹ €

Į krepšelį

Atsiimkite parduotuvėje 0 €

Vilniuje, Ukmergės g. 241gegužės 20d., trečiadienį. 0 €
Kituose miestuosegegužės 21d., ketvirtadienį. 0 €

Atsiimkite paštomatuose nuo 1.³⁹ €

SmartPosti paštomate gegužės 21d., ketvirtadienį. 1.³⁹ €
Venipak paštomate gegužės 21d., ketvirtadienį. 1.⁷⁹ €
LP Express paštomate gegužės 21d., ketvirtadienį. 1.⁹⁹ €
Omniva paštomate gegužės 21d., ketvirtadienį. 1.⁹⁹ €
DPD paštomate gegužės 21d., ketvirtadienį. 1.⁹⁹ €

Pristatymas į namus nuo 3.⁹⁰ €

LP Express kurjeriu gegužės 21d., ketvirtadienį. 3.⁹⁰ €
DPD kurjeriu gegužės 21d., ketvirtadienį. 3.⁹⁰ €

*Užsakymo terminai yra preliminarūs

6.⁷⁹ €

Pasirinkite kiekį

Į krepšelį 6.⁷⁹ €

Turite klausimų apie prekę? Padėsime!

Gauk gegužės 20d., trečiadienį. Visi pristatymo būdai

Aprašymas

Ultragarsinis atstumo matavimo modulis HC-SR04P. Jutiklis matuoja atstumą iki artimiausio objekto, pagal tai, kiek laiko užtrunka garsui nukeliauti iki objekto ir grįžti. Modulis iš valdiklio gauna aukštą (angl. HIGH) 10 mikrosekundžių trukmės starto signalą per T jungtį, kad pradėtų matuoti, tada siunčia HIGH signalą, kai pradeda matuoti, ir žemą (angl. LOW) kai baigia matuoti. Tuomet atstumą galima apskaičiuoti pagal formulę:
atstumas (m) = HIGH signalo trukmė (s) * garso greitis (340 m/s) / 2

Pastaba: modulis turi būti prijungtas prieš tiekiant įjungiant maitinimą, kitaip gali veikti netinkamai. Prijungus prie jau maitinamos schemos, užtenka ją išjungti ir vėl įjungti. Jeigu būtina prijungti prie jau veikiančios sistemos, pirmiausia reiktų prijungti GND jungtį, tik tada likusias jungtis.

Techniniai duomenys:
●   Maitinimo įtampa: 3.3-5V DC
●   Maitinimo srovė: DC 2mA max
●   Skaitmeninio signalo lygis: 5 V
●   Ultragarso dažnis: 40KHz
●   Matuojamas atstumas: 2 - 450 cm
●   Tikslumas: iki 0,3 cm
●   Matavimo kampas: iki 15 laipsnių
●   Modulio jungtys: maitinimo įtampa VCC, starto signalas T (10 us trukmės), signalas R, GND

Pritaikymas:
● Arduino atstumo matuoklis
● pulseIn komanda

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

ChatGPT

Dirbtinio intelekto nuomonė

4 2024-05-30

Šis modulis yra labai tikslus, lengvai integruojamas ir veikia su plačiu įtampų diapazonu. Puikiai tinka įvairiems projektams, kuriems reikalingas atstumo matavimas. Tačiau gali būti jautrus aplinkos triukšmui, kas gali paveikti matavimo tikslumą.

Pliusai: Labai tikslus Lengvai integruojamas Platus įtampų diapazonas

Minusai: Jautrus aplinkos triukšmui

Specifikacija

Gamintojas Oem
Modelis

AN0230P
Modelio pavadinimas

AN0230P

Šią prekę rasite filtruose

Gamintojas Oem
Tipas Moduliai

Atsiliepimai (0)

Atsiliepimų nėra

Atsiliepimų politika

Dažniausiai užduodami klausimai

1. Koks atstumo matavimo diapazonas naudojant šį jutiklį?

Šis ultragarsinis modulis gali tiksliai išmatuoti atstumą nuo 2 cm iki 450 cm. Toks platus darbinis diapazonas leidžia jį naudoti įvairiuose robotikos ar automatizavimo projektuose. Matavimo rezultatų paklaida yra minimali, siekianti tik 0,3 cm, kas užtikrina patikimus duomenis.

2. Kokia maitinimo įtampa reikalinga moduliui?

Moduliui veikti pakanka nuo 3,3 iki 5 voltų nuolatinės srovės. Dėl žemos energijos suvartojimo, mažesnio nei 2 mA, jis puikiai tinka nešiojamiems įrenginiams ar projektams su akumuliatoriais. Šis parametras užtikrina, kad įrenginys veiks stabiliai ir saugiai.

3. Kaip prijungti jutiklį prie valdiklio?

Prijunkite keturis modulio laidus: VCC, GND, T (Trig) ir R (Echo) prie atitinkamų mikrokontrolerio gnybtų. Svarbu pirmiausia sujungti žeminantį laidą (GND), o tik tada kitus, ypač jungiantis prie jau veikiančios sistemos. Tai apsaugo įrangą nuo pažeidimo.

4. Kokiu principu veikia ultragarsinis atstumo nustatymas?

Jutiklis siunčia 40 kHz dažnio garso bangą ir fiksuoja laiką, per kurį ji atsispindi nuo objekto ir grįžta atgal. Atstumas apskaičiuojamas pagal šios bangelės sklidimo greitį ore. Šis metodas, vadinamas echolokacija, yra greitas ir nepriklauso nuo apšvietimo sąlygų.

5. Koks yra šio sensoriaus matavimo kampas?

Ultragarsinio spindulio koncentruotumas yra apie 15 laipsnių kampu. Šis siauras matavimo sektorius leidžia tiksliai nusitaikyti į norimą objektą, sumažinant šalutinius atspindžius. Dėl to matavimai tampa kur kas tiksliau, palyginus su plačiau sklindančiais jutikliais.
