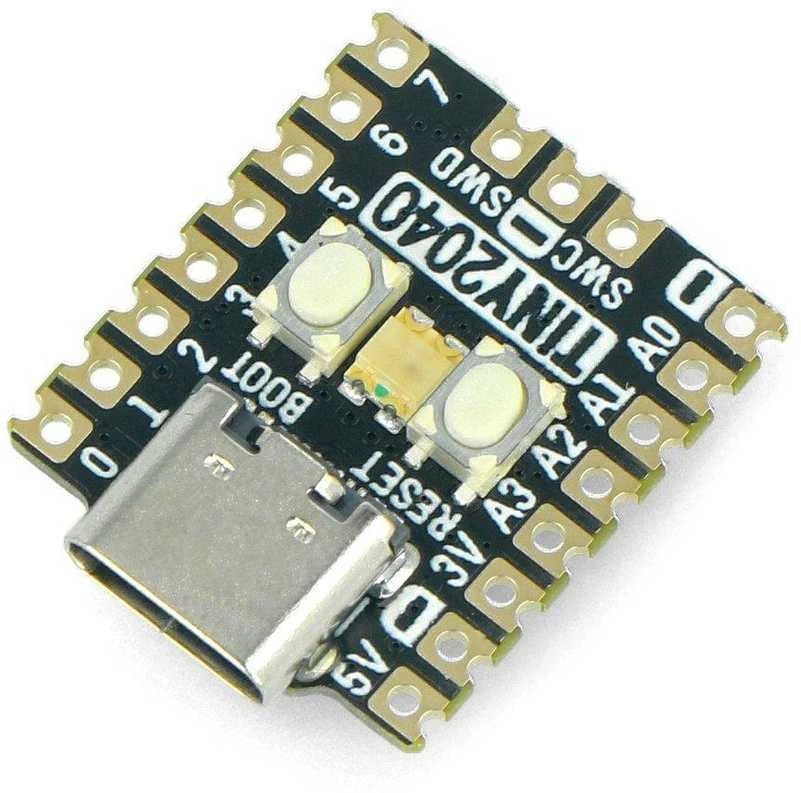

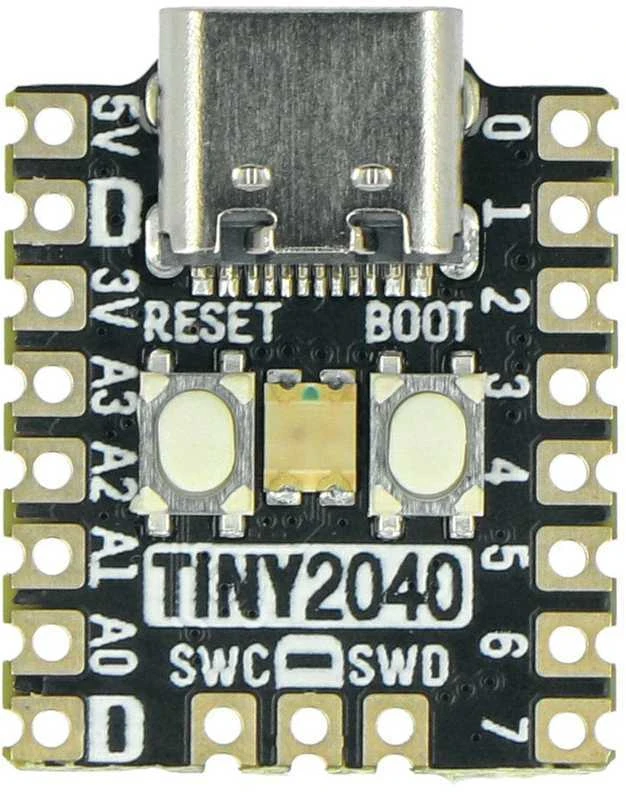

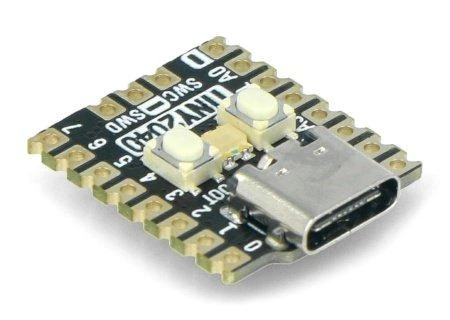

Maža kūrimo plokštė su RP2040 mikrovaldikliu ir 8 MB QSPI (XiP) Flash atminties. Jame yra C tipo USB jungtis, kurią galima naudoti kraunant, programuojant ir perduodant duomenis. Tiny 2040 taip pat turi programuojamą šviesos diodą, taip pat Reset ir Boot. Plokštėje yra mažesnis GPIO kaiščių skaičius nei Raspberry Pi Pico. Tai žymiai sumažina produkto dydį. Modulis turi skylutes, į kurias galite lituoti auksinių kaiščių juostą, kad galėtumėte naudoti ją ant kontaktinės plokštės. Arba galima lituoti Tiny tiesiai prie PCB. Gaminį galima užprogramuoti naudojant C/C++ arba MicroPython kalbą.

Specifikacijos:

Maitinimo įtampa: nuo 3 V iki 5,5 V

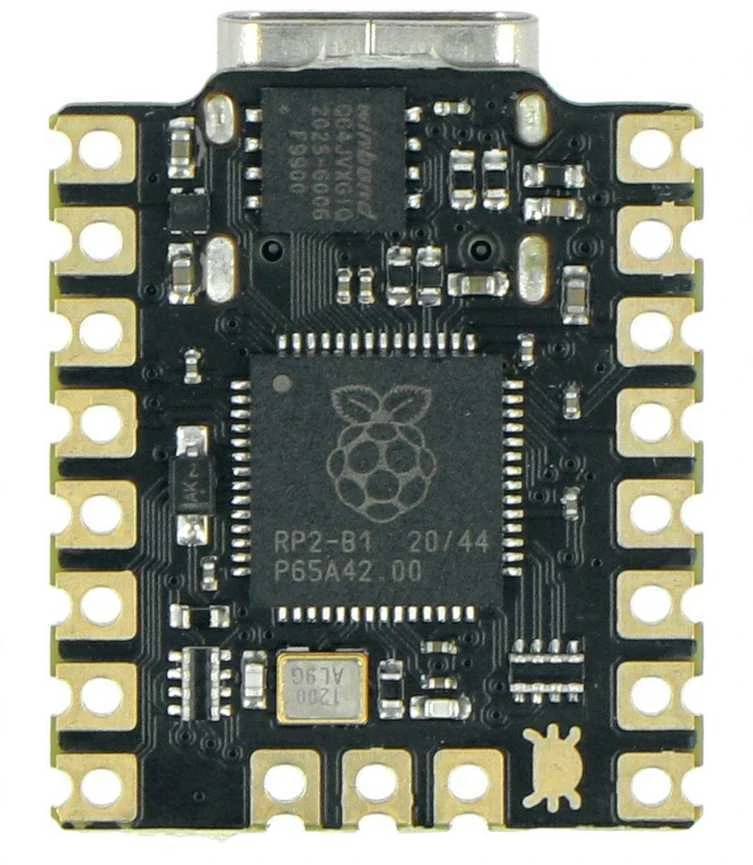

Mikrovaldiklis: RP2040
Procesorius: ARM Cortex M0+ / 133 MHz
SRAM: 264 kB
Flash atmintis: 8 MB QSPI (XiP)
Įmontuotas C tipo USB lizdas
Įvesties/išvesties kaiščių skaičius: 12
3,3 V įtampos reguliatorius
Palaikomos ryšio magistralės: I2C, SPI, UART
Plokštės matmenys (įskaitant USB lizdą): 22,9 x 18,2 x 6 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Pimoroni
Modelis

AN-19278
Modelio pavadinimas

AN-19278

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip užprogramuoti Pimoroni Tiny 2040 plokštę?

Šią kūrimo plokštę galite programuoti naudodami C/C++ arba MicroPython kalbas. Programavimo procesui lengviau valdyti padeda įmontuotas C tipo USB lizdas, per kurį vyksta ir kodų įkėlimas. Tai leidžia greitai pradėti kurti įvairius elektroninius projektus, naudojant pažangų RP2040 valdiklį.

2. Kokią atmintį turi ši maža plokštė?

Modulis aprūpintas 8 megabaitų QSPI Flash atmintimi, kuri palaiko vykdymą vietoje (XiP). Papildomai yra 264 kilobaitai greitos SRAM atminties, skirtos duomenims apdoroti. Šie resursai užtikrina pakankamai vietos net sudėtingesniems programų kodams ir duomenims saugoti.

3. Kokius ryšio protokolus palaiko šis įrenginys?

Valdiklis palaiko standartines ryšio magistrales: I2C, SPI ir UART. Šios sąsajos leidžia lengvai jungti įvairius išorinius jutiklius, ekranus ar kitus modulius. Dėl riboto kaiščių skaičiaus rekomenduojama planuoti priedų jungimą iš anksto.

4. Kaip įrenginį prijungti prie kontaktinės plokštės?

Plokštėje yra specialios skylutės, į kurias galite įlituoti auksinių kaiščių juostą. Po to modulį galite tiesiogiai įkišti į breadboard'ą. Alternatyviai, komponentą galite lituoti tiesiai ant pagrindinės savo projekto schemos, nes jo dydis yra labai mažas.

5. Kuo ši plokštė skiriasi nuo Raspberry Pi Pico?

Pagrindinis skirtumas yra fizinis dydis ir mažesnis GPIO kaiščių skaičius (12 vnt.). Tai daro ją itin kompaktišku sprendimu. Nepaisant to, ji išlaiko tą patį galingą RP2040 mikrovaldiklį, todėl tinka projektams, kur reikalingas minimalus montavimo plotas.
