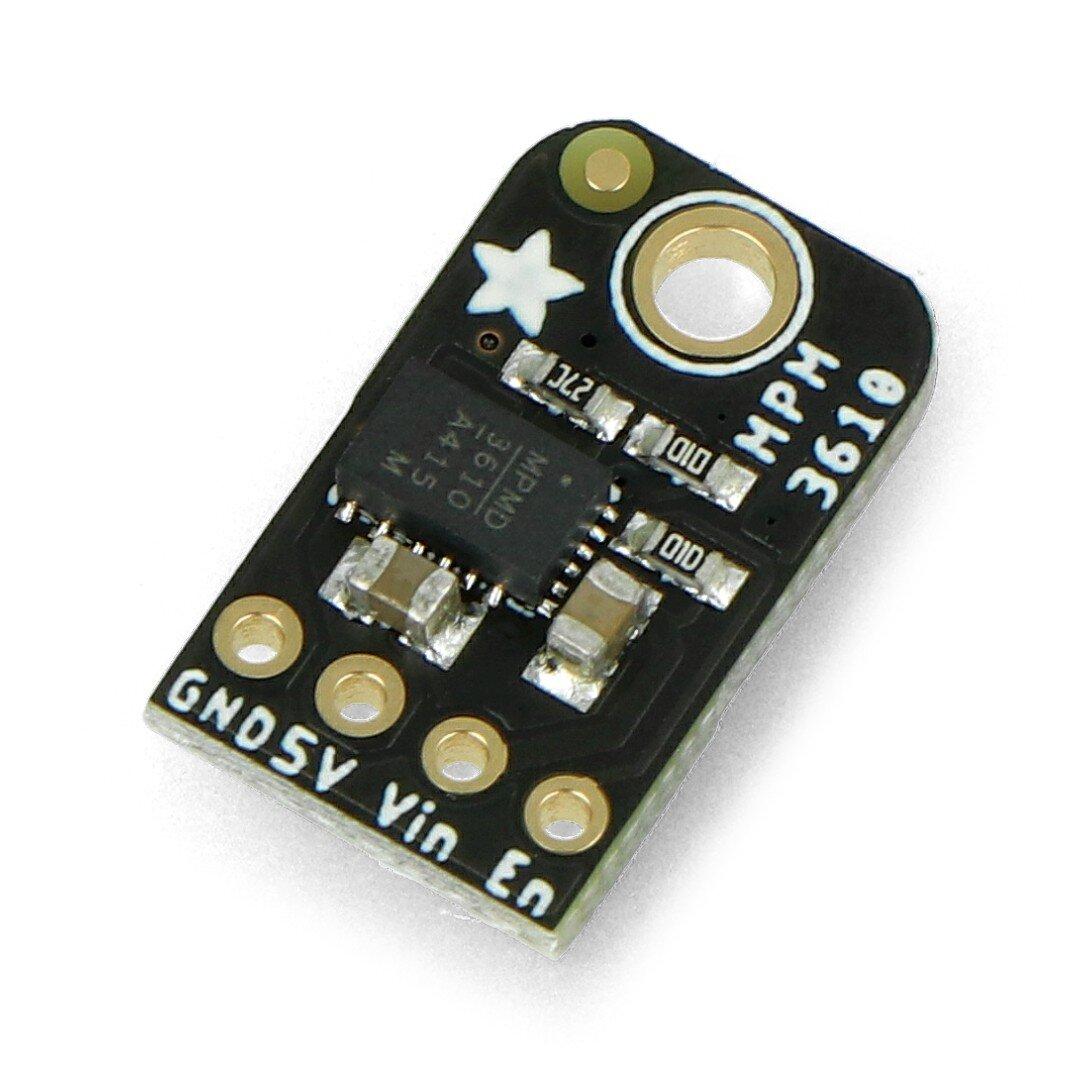

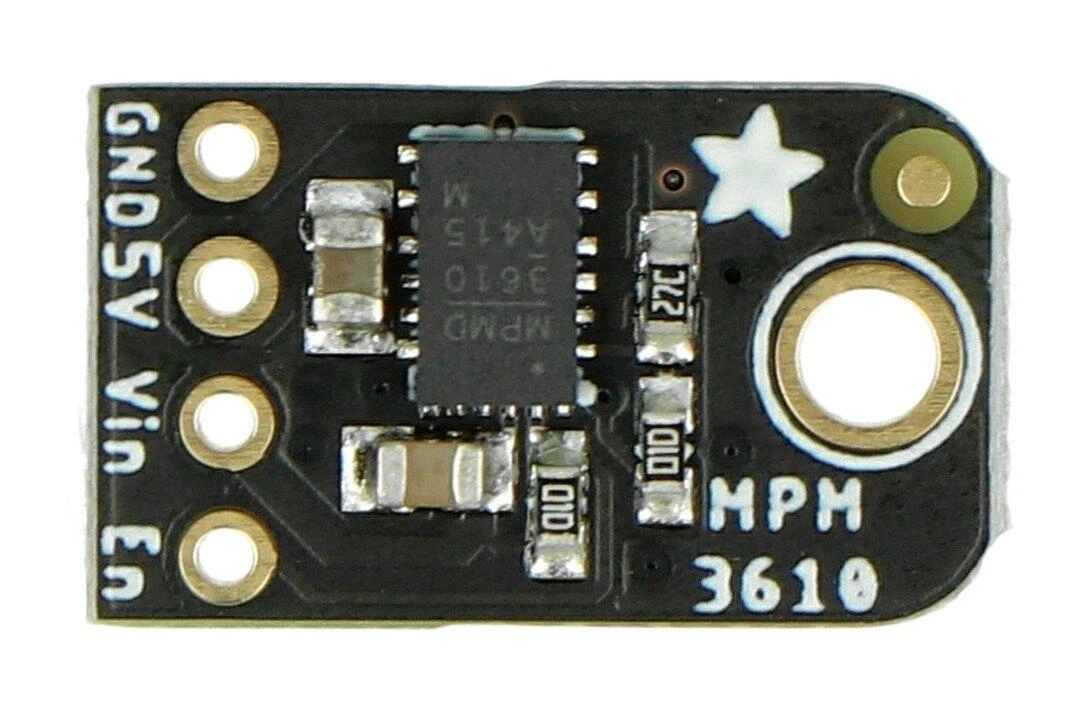

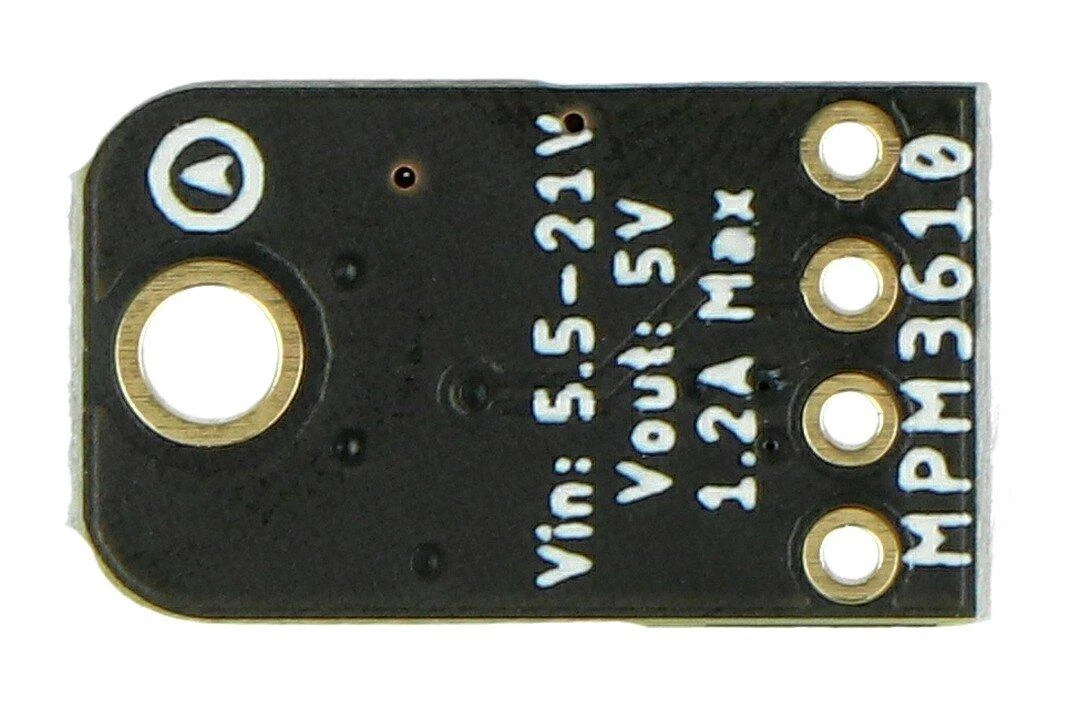

Step-down keitiklis pagrįstas MPM3610 lustu. Įvesties įtampos diapazonas nuo 6 V iki 21 V, išėjimo įtampa 5 V, o srovės galia 1,2 A. Modulis veikia pastoviu 2 MHz dažniu, PWM režimu. Skirtas naudoti grandinėse, kuriose turėtų būti tiekiama 5 V įtampa iš baterijų ar maitinimo šaltinio. Dėl savo taikymo naudotojas gali pasiekti daug didesnį projekto efektyvumą.

Specifikacijos:

Keitiklio sistema: MPM3610
Įėjimo įtampos diapazonas: nuo 6 V iki 21 V
Išėjimo įtampa: 5 V
Srovės intensyvumas: iki 1,2 A
Veikimo dažnis (PWM režimas): 2 MHz

Komplekte:

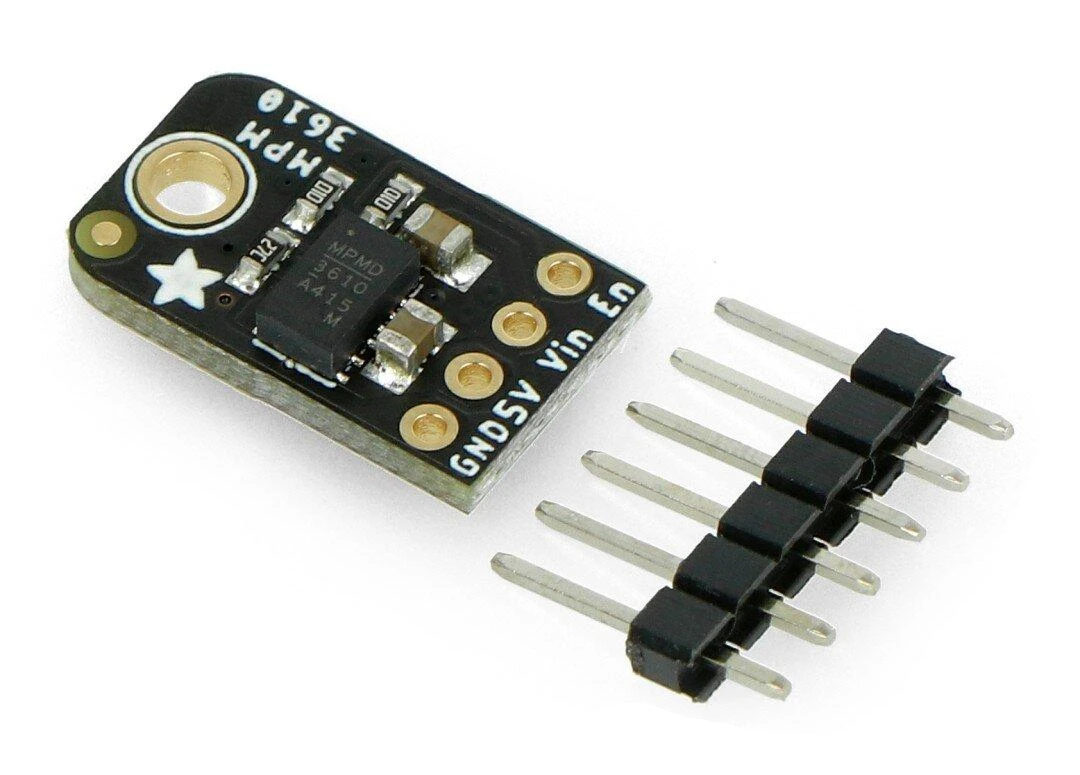

MPM3610 Step-down keitiklio modulis
Goldpin jungtys 2,54 mm

Nuorodos:
Gamintojo puslapis

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Adafruit
Modelis

AN-18237
Modelio pavadinimas

AN-18237

Gamintojas Adafruit
Tipas Reguliatoriai

Atsiliepimų nėra

Atsiliepimų politika

1. Kokią maksimalią srovę gali tiekti šis įtampos keitiklis?

MPM3610 keitiklis gali tiekti iki 1,2 ampero pastovios srovės. Šis srovės stipris yra pakankamas daugeliui mažos galios įrenginių, pavyzdžiui, mikrokontrolerių ar mažų ekranų, maitinimui. Tokia galia užtikrina stabilų 5 voltų išėjimą, net kai įėjimo įtampa yra didesnė.

2. Kokiame dažnyje veikia šis PWM reguliatorius?

Modulis veikia 2 MHz perjungimo dažniu. Aukštas impulsų pločio moduliacijos dažnis leidžia naudoti mažesnius ir efektyvesnius filtravimo elementus, pavyzdžiui, droselius bei kondensatorius. Tai pagerina bendrą įrenginio veikimą ir sumažina triukšmą išėjimo įtampoje.

3. Ar šį modulį galima maitinti iš automobilio akumuliatoriaus?

Taip, nes jo darbinė įtampa yra nuo 6 iki 21 volto. Šis platus įėjimo diapazonas puikiai tinka maitinti iš įvairių šaltinių, įskaitant 12V transporto priemonių sistemas. Tačiau svarbu užtikrinti, kad akumuliatoriaus įtampa neviršytų nurodytos maksimalios 21V ribos.

4. Kokios jungtys yra įtrauktos į šio keitiklio komplektą?

Pakuotėje kartu su plokšte yra 2,54 mm atstumo auksiniai kaiščiai. Šios kontaktinės galvutės leidžia lengvai prijungti modulį prie maketavimo lentos arba prisavinti laidus. Toks sprendimas palengvina integravimą į jūsų elektroninį projektą be papildomų pirkinių.

5. Koks yra mažiausias reikalingas įėjimo įtampos lygis?

Veikimui reikalinga bent 6 voltų įtampa prie įėjimo. Šis minimalus slenkstis yra būtinas, kad mikroschema galėtų užtikrinti stabilų 5V išėjimą. Jei maitinimas bus žemesnis, įrenginys gali neveikti arba išėjimo parametrai neatitiks reikalavimų.
