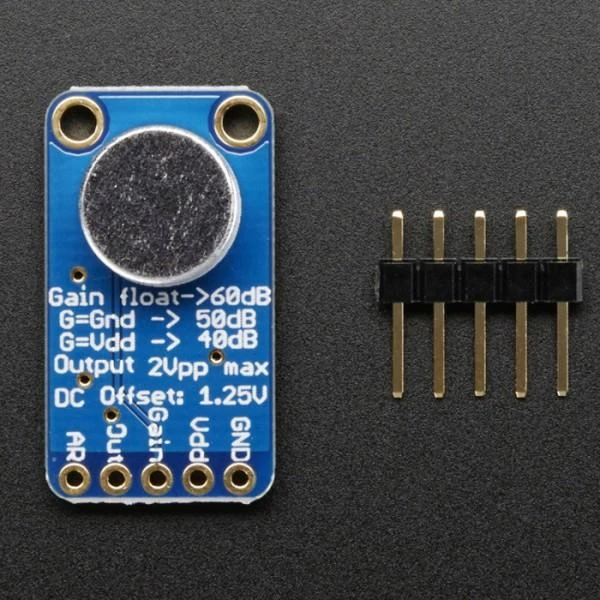

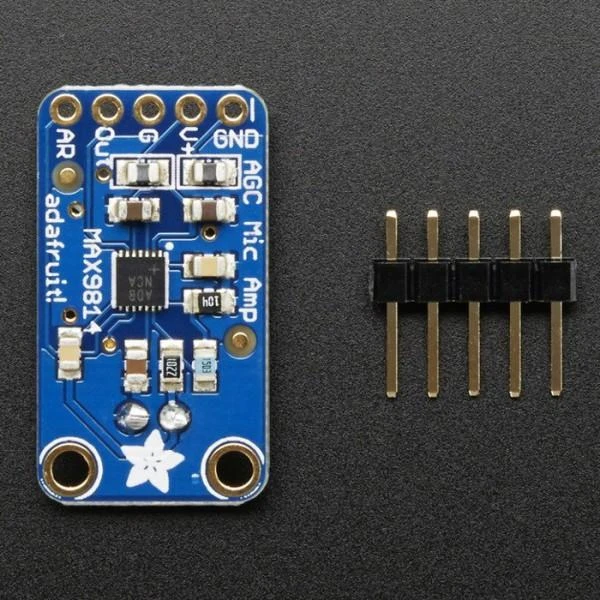

MAX9814 yra Adafruit gamintojo mikrofono su stiprintuvu modulis. Jame iškart sujungtas mikrofonas su stiprintuvu, tam kad naudotojas galėtų jį iškart naudoti savo projektuose be sudėtingų stiprintuvo ir mikrofono suderinimo paieškų. Mikrofonas veikia versdamas plokštelės vibraciją dėl garso bangų į elektrinį signalą, kurį sustiprina stiprintuvas, specialiai parinktas įvairaus garsumo audio signalams, dėl to artimesni stiprūs garsai neužgoš tolimesnių silpnų garsų, garso sustiprinimas (angl. gain) vykdomas automatiškai. Tą signalą jau galima perduoti į mikrovaldiklio analoginę jungtį.

Techniniai duomenys:
●    Sustiprinimas gali būti keičiamas fizinėmis jungtimis (60 dB, 40 dB, 50 dB).
●    Signalo tipas: analoginis
●    Maitinimo įtampa: 3,3V DC
●    Dažnių diapazonas: nuo 20 Hz iki 20 000 Hz
●    Matmenys: 26 x 14 mm

Nuorodos ir pritaikymas:
● Arduino pamokų ciklas pradedantiesiems
● Naudotojo vadovas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Adafruit
Modelis

AN-08782
Modelio pavadinimas

AN-08782

Gamintojas Adafruit
Tipas Moduliai

Atsiliepimų nėra

Atsiliepimų politika

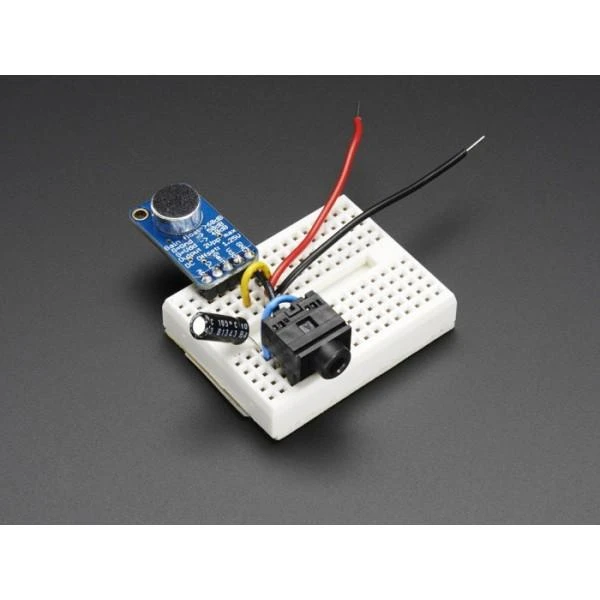

1. Kaip prijungti šį mikrofono stiprintuvą prie Arduino?

Adafruit MAX9814 modulis turi analoginę išėjimo kaištį, kurį galite tiesiogiai sujungti su bet kuriuo Arduino plokštės analoginiu įėjimu. Maitinimui reikia 3,3V DC. Toks mikrofono prijungimas prie mikrokontrolerio yra labai paprastas, todėl puikiai tinka pradedantiesiems elektronikos entuziastams ir jų prototipams.

2. Kokį garsumo lygį gali užfiksuoti šis įrenginys?

Modulis automatiškai reguliuoja stiprinimą (AGC), todėl jis gali tiksliai užrašyti tiek artimus stiprius, tiek tolimus tylius garsus be iškraipymų. Ši automatinė garso valdymo sistema užtikrina aiškų įrašymą įvairiomis sąlygomis, o fizinių džemperių pagalba galite pasirinkti 40, 50 ar 60 dB stiprinimo reikšmę.

3. Kokia yra šio modulio dažnių charakteristika?

Šis komponentas veikia visame žmogaus girdimo garso diapazone – nuo 20 Hz iki 20 kHz. Toks platus dažnių spektras užtikrina, kad mikrofono su stiprintuvu atsakas bus natūralus ir išlaikys tiek aukštus, tiek žemus tonus, todėl jis tinka įvairiems audio projektams, įskaitant balso fiksavimą.

4. Ar reikia papildomų grandynų naudojant šį mikrofono modulį?

Ne, šiame gnybte jau integruotas ir elektrinis mikrofonas, ir stiprintuvas. Vartotojui nereikia atskirai rinkti komponentų ar derinti jų parametrų. Tai visiškai paruoštas įrenginys, skirtas greitam integravimui, kuris sutaupo laiką kurdant įvairius prietaisus su garso fiksavimo funkcija.

5. Kokio maitinimo šaltinio reikia moduliui?

Prietaisui reikalinga 3,3 voltų nuolatinės srovės įtampa. Toks maitinimo režimas yra standartinis daugeliui mikrokontrolerių, todėl modulį galite maitinti tiesiai iš jų plokštės. Tai palengvina prijungimą ir leidžia sukurti nepriklausomus, kompaktiškus audio įrašymo įrenginius.
