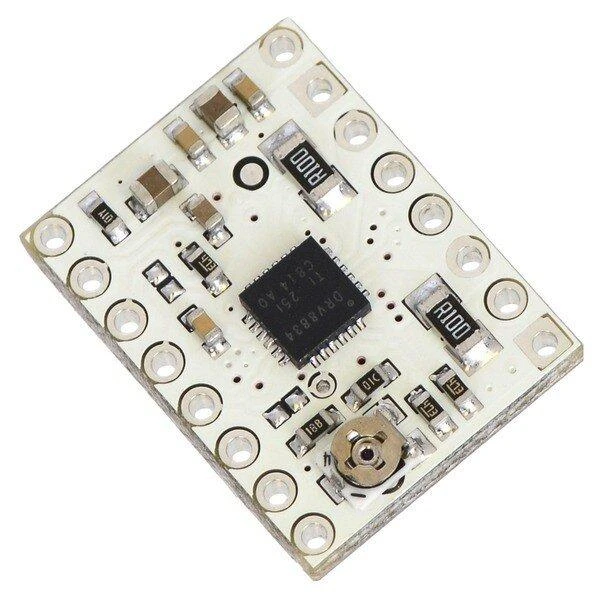

DRV8834 žingsninio variklio valdiklis, žemos įtampos 10.8V 2A, Pololu 2134

DRV8834 sistema paremtas žingsninio variklio valdiklis leidžia valdyti variklį, kurio srovės sąnaudos yra iki 1,5 A (momentinės iki 2 A) vienoje ritėje, kurio įtampa yra nuo 2,5 V iki 10,8 V. Turi šešis veikimo režimus: pilnas žingsnis, 1/2, 1/4, 1/8, 1/16 ir 1/32 žingsnis.

Pagrindinės savybės:

• Modulis turi paprastą sąsają žingsnių ir krypties valdymui
• Jis gali veikti šešiais režimais: pilnas, pusinis, 1/4, 1/8, 1/16 ir 1/32 žingsnis
• Tai leidžia valdyti didžiausią variklio srovę naudojant potenciometrą, kuris leidžia naudoti didesnę nei vardinė variklio įtampa maitinimo įtampą, todėl galite gauti didesnį žingsnio greitį
• Varikliai gali būti tiekiami nuo 2,5 V iki 10,8 V įtampa
• Srovės suvartojimas iki 2 A vienai ritei (ištisinis 1,5 A)
• Integruoto įtampos reguliatoriaus dėka vartotojui nereikia tiekti papildomos energijos į loginę dalį
• DRV8834 veikia su sistemomis, turinčiomis tiek 3,3 V, tiek 5 V loginės dalies įtampą
• Turi apsaugą nuo per didelės srovės, temperatūros, trumpojo jungimo ir per mažos maitinimo įtampos įjungimo blokavimo sistemą
• Norint padidinti šilumą sulaikantį paviršių, plokštė gaminama keturių sluoksnių technologija su storesniu vario dangčiu
• Apatinėje pusėje esantis atviras laukas leidžia lituoti aušinimo elementus
• Pagal dydį ir išvestį modulis suderinamas su A4988 valdikliu


Specifikacijos:

• Maitinimo įtampa: 2,5 V - 10,8 V
• Nuolatinė srovė ant ritės: 1,5 A
• Maksimali momentinė srovė ritėje: 2 A
• Loginės dalies maitinimo įtampa: 2,5 V - 5,5 V
• Veikimo režimai: 1, 1/2, 1/4, 1/8, 1/16 ir 1/32 žingsnių

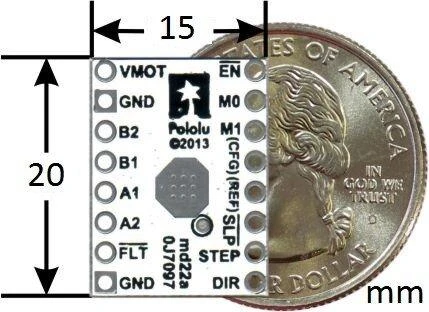

• Matmenys: 20 x 15 mm
• Svoris: 1,6 g (be jungčių)
