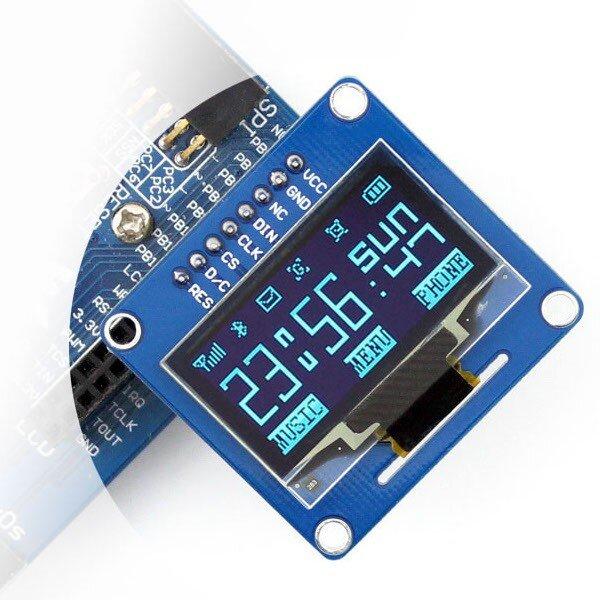

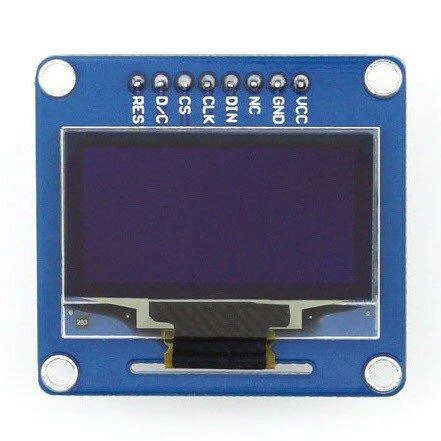

OLED mėlynas ekranas, kurio įstrižainė 1,3", o skiriamoji geba 128x64px. Ekrano pagrindas yra SH1106 valdiklis, veikia esant 3,3 V ir 5 V įtampai, sąveikauja per SPI arba I2C. Jame yra lituotos tiesios auksinių kaiščių jungtys.

Specifikacijos:

Darbinė įtampa: nuo 3,3 V iki 5,0 V
Valdiklis: SH1106
Sąsaja: SPI / I2C

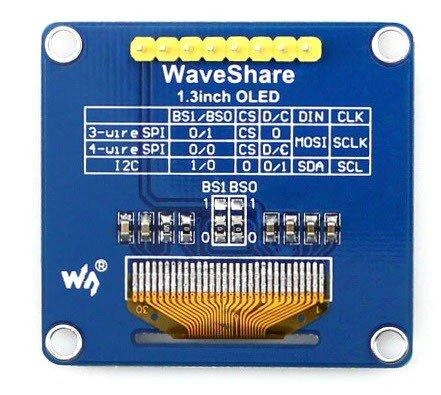

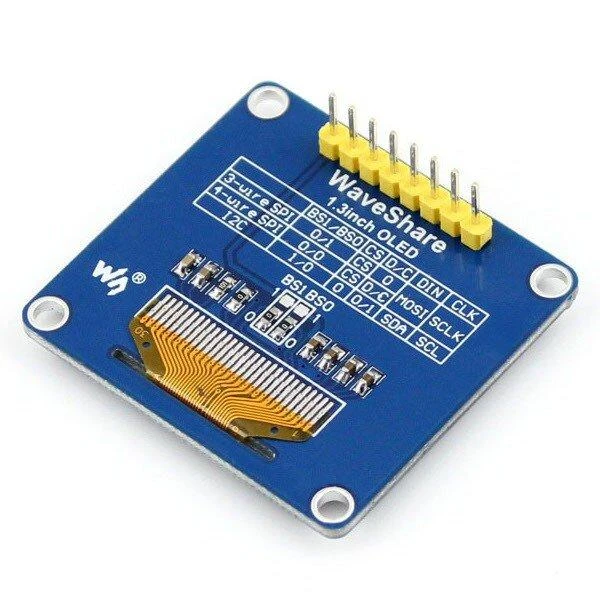

Veikimo režimo pasirinkimas naudojant trumpiklius BS0 ir BS1
Ekrano tipas: OLED
Įstrižainė: 1,3"
Rezoliucija: 128x64px
Spalva: mėlyna
Žiūrėjimo kampas: virš 160°
Darbinė temperatūra: nuo -20 °C iki 70 °C
Litavimo auksinių kaiščių jungtys - 2,54 mm

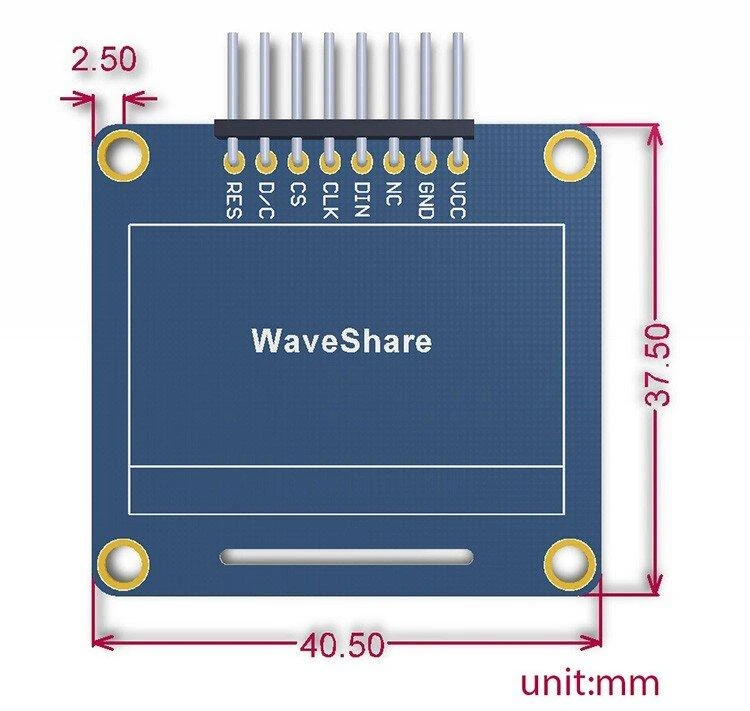

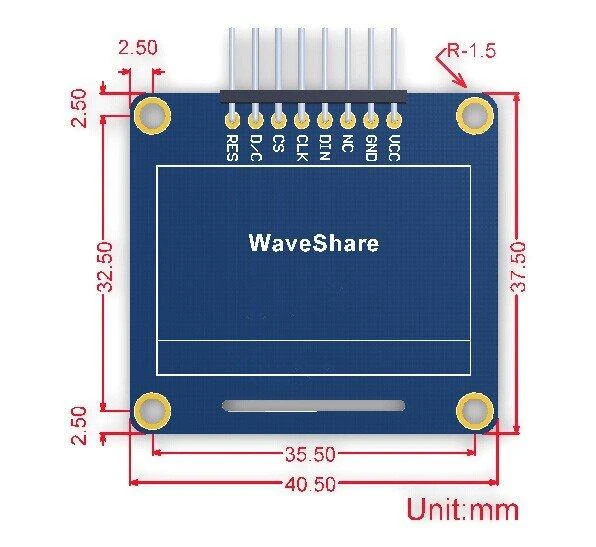

Matmenys: 40,5 x 37,5 mm

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Waveshare
Modelis

AN-04441
Modelio pavadinimas

AN-04441

Gamintojas Waveshare
Ekrano įstrižainė (coliais) 1.3
Spalva Mėlyna

Atsiliepimų nėra

Atsiliepimų politika

1. Kokią skiriamąją gebą turi šis OLED ekranas?

Šis mėlynas OLED ekranas turi 128x64 pikselių skiriamąją gebą. Aukštos raiškos ekranas leidžia aiškiai rodyti grafiką ir tekstą. Jo pikselių tankis yra pakankamas, kad būtų galima kurti detalius vaizdus mažose elektroninėse konstrukcijose.

2. Su kokiais valdikliais suderinamas šis ekrano modulis?

Ekraną valdo SH1106 lustas, kuris yra plačiai naudojamas. Šis valdiklis palaiko standartinius protokolus, todėl modulį lengva prijungti prie įvairių plokščių. SH1106 lustas užtikrina stabilų vaizdo atnaujinimą ir palengvina programavimą.

3. Kaip prijungti šį ekraną prie Arduino?

Prijungimas atliekamas naudojant SPI arba I2C ryšio protokolus. Norint pasirinkti režimą, reikia sujungti atitinkamus trumpiklius BS0 ir BS1. Ši parinktis suteikia lankstumo projektuojant ir leidžia prisijungti prie daugelio mikrokontrolerių.

4. Kokios įtampos reikia šiam ekranui veikti?

Šis mažos įtampos ekranas veikia tiek su 3,3 V, tiek su 5 V maitinimo šaltiniu. Darbinės įtampos diapazonas nuo 3,3 iki 5 voltų leidžia jį naudoti su įvairiausia įranga. Tai yra universalus ir patogus sprendimas.

5. Kokie yra šio ekrano modulio fiziniai matmenys?

Modulio korpuso dydis yra 40,5 x 37,5 milimetrų. Kompaktiškas ekranas su 1,3 colio įstrižaine puikiai telpa į įvairius projektus. Jis turi auksinių kaiščių lituojamas jungtis, skirtas patikramai instaliacijai.
