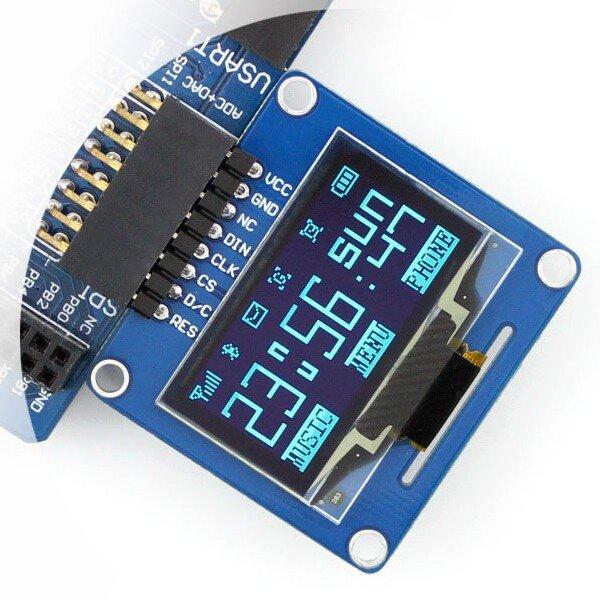

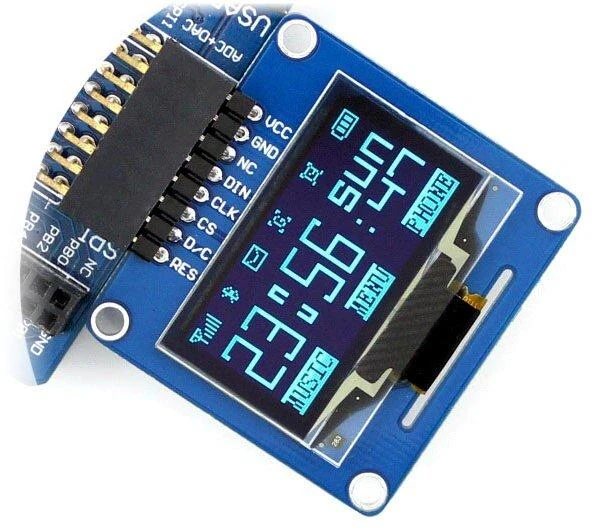

OLED mėlynas ekranas, kurio įstrižainė 1,3", o skiriamoji geba 128x64px. Ekrano pagrindas yra SH1106 valdiklis, veikia esant 3,3 V ir 5 V įtampai, sąveikauja per SPI arba I2C. Jame yra lituotos kampinės auksinių kaiščių jungtys.

Specifikacijos:

Darbinė įtampa: nuo 3,3 V iki 5,0 V
Valdiklis: SH1106
Sąsaja: SPI / I2C

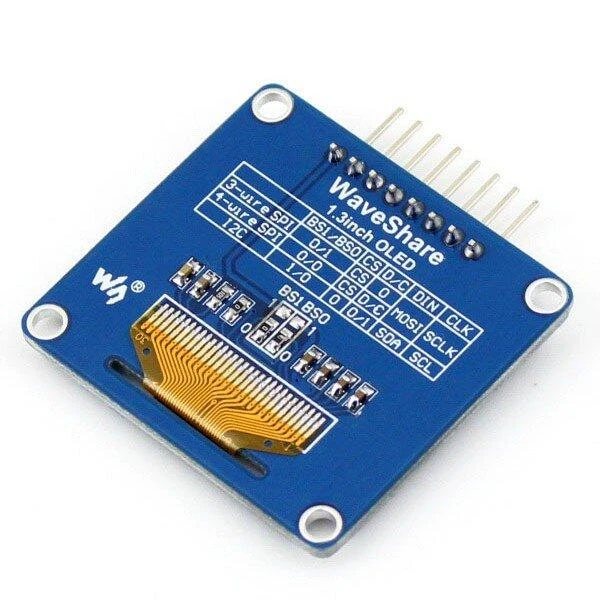

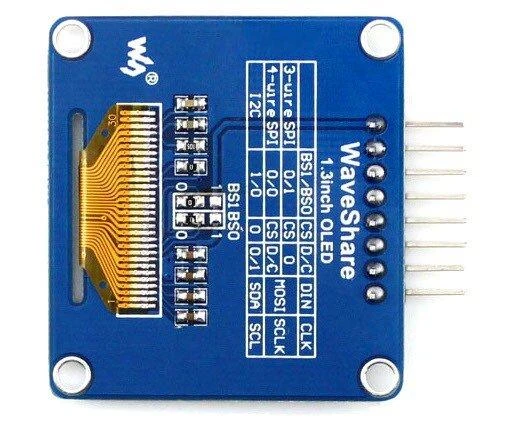

Veikimo režimo pasirinkimas naudojant trumpiklius BS0 ir BS1
Ekrano tipas: OLED
Įstrižainė: 1,3"
Rezoliucija: 128x64px
Spalva: mėlyna
Žiūrėjimo kampas: virš 160°
Darbinė temperatūra: nuo -20 °C iki 70 °C

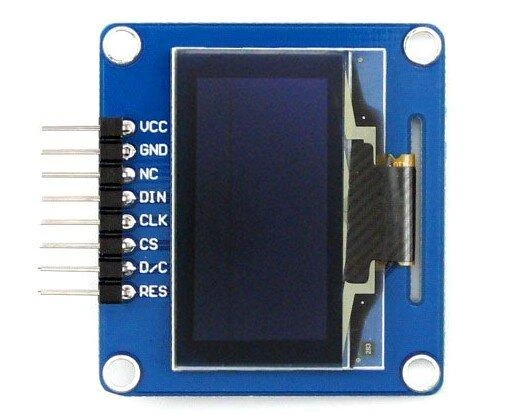

Litavimo auksinių kaiščių jungtys - 2,54 mm

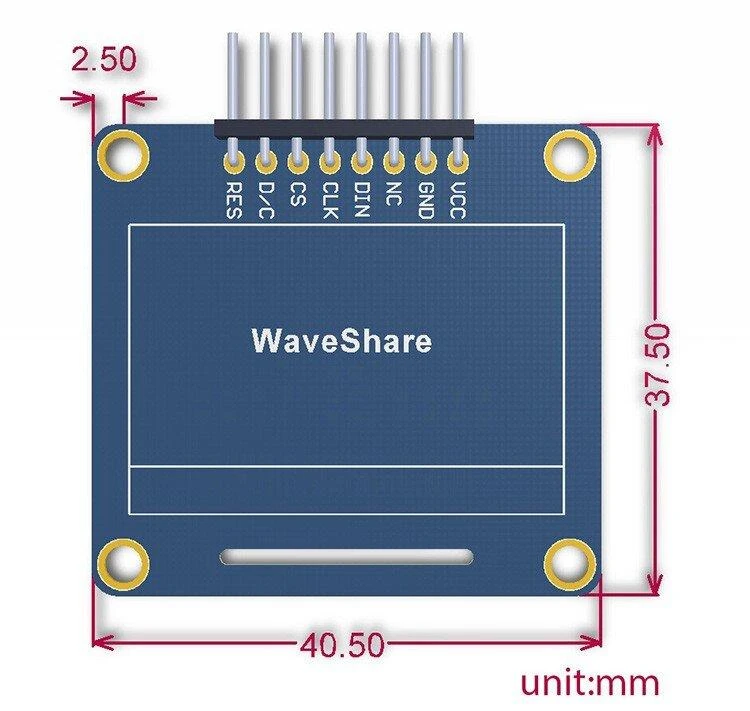

Matmenys: 40,5 x 37,5 mm

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Waveshare
Modelis

AN-04439
Modelio pavadinimas

AN-04439

Gamintojas Waveshare
Ekrano įstrižainė (coliais) 1.3
Spalva Mėlyna

Atsiliepimų nėra

Atsiliepimų politika

1. Kokia yra šio OLED ekrano skiriamoji geba?

Šio 1,3 colio ekrano skiriamoji geba yra 128 x 64 pikseliai. Toks pikselių tankis užtikrina aiškų vaizdą ir leidžia rodyti detalų tekstą ar paprastas grafinės informacijos formas. Ši raiška yra pakankama daugeliui elektronikos projektų, kuriems reikia kompaktiško rodymo.

2. Kaip prijungti šį mėlynąjį ekraną prie valdiklio?

Prijungimas atliekamas naudojant SPI arba I2C komunikacijos protokolą. Pasirinkti tinkamą sąsają galima sukonfigūravus trumpiklius BS0 ir BS1 ant modulio. Šis lankstumas leidžia integruoti ekraną su įvairiais mikrovaldikliais, tokiuose projektuose kaip Arduino ar Raspberry Pi.

3. Kokią įtampą reikia tiekti šiam rodytuvui?

Šis rodytuvas veikia tiek su 3,3 V, tiek su 5 V maitinimo įtampa. Tokas darbinės įtampos diapazonas palengvina suderinamumą su dauguma populiarių plokščių, nereikalaujant papildomų įtampos keitiklių. Tai yra patogus ir universalus sprendimas.

4. Ar ekranas turi platų žiūrėjimo kampą?

Taip, šio rodymo įrenginio žiūrėjimo kampas yra didesnis nei 160 laipsnių. Dėl OLED technologijos vaizdas lieka ryškus ir kontrastingas net žiūrint iš šono. Ši savybė yra naudinga įrenginiuose, kuriuose informacija turi būti skaitoma iš įvairių pozicijų.

5. Kokios yra šio modulio jungtys litavimui?

Modulis turi auksinių kaiščių lituojamas jungtis su 2,54 mm atstumu tarp kontaktų. Šis standartinis padėjimas leidžia lengvai įsmeigti ekraną į bandymų lentą arba prisiliti prie pagrindinės plokštės. Kampinės jungtys palengvina montavimą ir užtikrina patikimą mechaninį pritvirtinimą.
