1. Kaip maitinti šį Arduino Nano suderinamą plokštę?

Šią plokštę galite maitinti per mikro USB jungtį arba prijungti išorinį maitinimo šaltinį. Maitinimo įtampa gali būti nuo 7 iki 12 voltų, kai ji tiekiama per specialų RAW kaištį, nes plokštėje yra įmontuotas 5V stabilizatorius. Taip pat galite naudoti stabilizuotą 5V šaltinį, prijungtą tiesiai prie VCC kaiščio.

2. Kokios programavimo galimybės suteikia ATmega328P valdiklis?

Valdiklis leidžia kurti programas naudojant nemokamą Arduino IDE programinę įrangą. Įkelti kodą galite tiesiogiai per mikro USB jungtį, nes valdiklis jau turi įdiegtą įkroviklį. Tai labai patogu pradedantiesiems, nes nereikia papildomos programavimo aparatinės įrangos, kaip atskiras programuotojas.

3. Ar reikia diegti specialias tvarkykles šiam moduliui?

Taip, kad kompiuteris atpažintų plokštę, reikia įdiegti CH340 lusto tvarkyklę. Šią tvarkyklę lengva rasti internete ir ji yra būtina, norint užmegzti ryšį tarp kompiuterio ir plokštės per USB. Be jos, programavimo aplinka Arduino IDE nematys prijungto įrenginio.

4. Kiek skaitmeninių ir analoginių įėjimų turi šis modulis?

Šis kompaktinis modulis turi 14 universalių skaitmeninių įėjimų/išėjimų, iš kurių 6 gali veikti kaip PWM kanalai. Be to, yra 8 analoginiai įėjimai, skirti prijungti jutiklius ir matuoti įtampą. Kiekvienas kaištis gali perduoti iki 40 mA srovės, o atstumas tarp jų yra standartinis 2,54 mm, tinkantis montuoti ant bandymų lentos.

5. Kokios komunikacijos sąsajos palaikomos šioje plokštėje?

Plokštė palaiko įvairias komunikacijos sąsajas, įskaitant UART, I²C (TWI) ir SPI. Tai leidžia lengvai jungti ekranus, jutiklius, atminties modulius ar kitus periferinius įrenginius. Ryšys su kompiuteriu vyksta per CH340 lustą, užtikrinantį stabilią duomenų perdavimą per USB jungtį.

Generic NANO V3.0 16MHz mikro USB –...

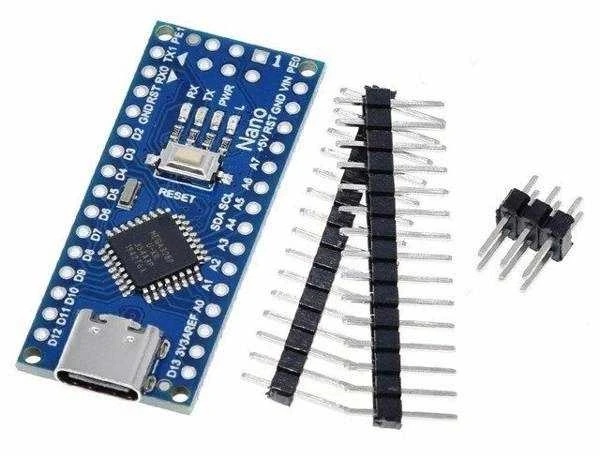

Name: Generic NANO V3.0 16MHz mikro USB – ATmega328P – CH340 – klonas – Arduino
Brand: Generic
SKU: 34803034
Price: 18.44 EUR
Availability: InStock

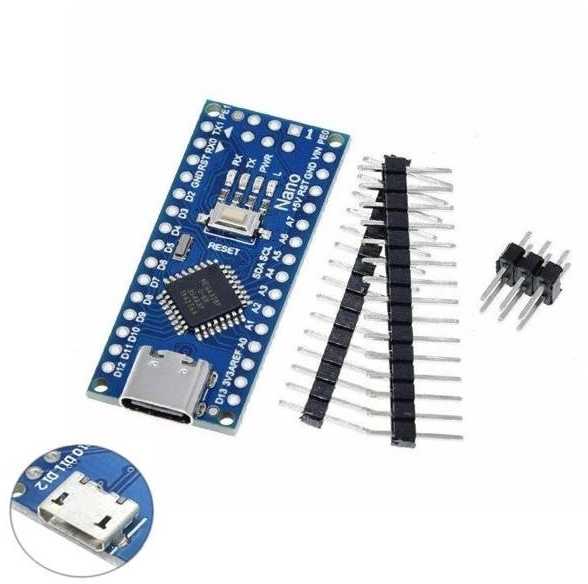

NANO V3.0 16MHz – Mikro USB išvestis – ATmega328P – CH340 – Suderinamas su Arduino

Universalus mini modulis, suderinamas su originaliu Arduino, aprūpintas ATmega328P mikrovaldikliu ir Micro USB jungtimi (versija su kaiščiais savaiminiam litavimui). Gali būti naudojamas daugelyje mikroprocesorių projektų. Sistema suderinama su Arduino projektu.

Tiksliai atkurtas klevas užtikrina veikimą ir patikimumą.
NANO turi CH340 programuotoją, kuriam reikia papildomos tvarkyklės, kurią rasite žemiau.
Patogios USB Type-C jungties dėka šį modulį lengva prijungti prie kompiuterio ir jį programuoti. Dėl mažo dydžio jis tinka mažesniems projektams.
Atmega328 mikrovaldiklis naudojamas Arduino.
Nano turi įtampos stabilizatorių, todėl modulį galime maitinti aukštesne nei 5V įtampa.

Prekės savybės

Nano versija, kaip ir Pro, yra pagrįsta populiariu Uno moduliu
Turi Atmega328 mikrovaldiklį.

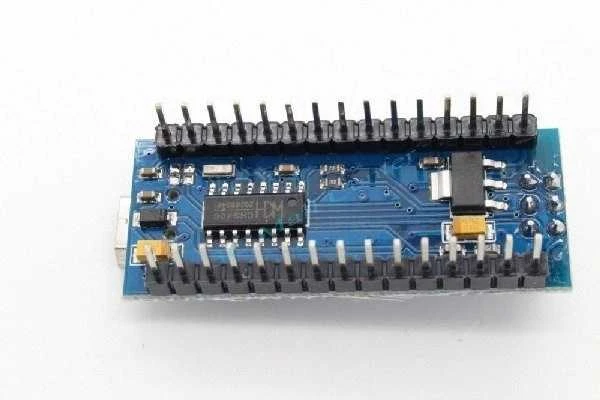

Plokštėje yra Micro USB jungtis su CH340 mikroschema
Plokštėje yra ATmega328 procesorius su
- 32kB Flash atmintis
- 1kB SRAM atmintis
- 1kB EEPROM atmintis
- Jis stebimas laikrodžio signalu, kurio dažnis yra 16 MHz.
Plokštė turi kaiščius – išėjimus/įėjimus
- 14 skaitmeninių kontaktų - gali būti naudojami kaip įvestis arba išvestis. Kaiščiai veikia pagal TTL5V standartą. Kiekvieno iš jų efektyvumas siekia 40mA, taip pat turi įmontuotus traukimo rezistorius. Kai kurie kaiščiai turi papildomų funkcijų (UART, INT, PWM, SPI, LED).
  - įskaitant 6 PWM kanalus, pvz., servo/variklio valdymui, pvz., SG-90
- 8 analoginiai įėjimai, kurių kiekvienas leidžia matuoti 10 bitų raiška. Kai kurie kaiščiai turi papildomų funkcijų (I²C, AREF, Reset).
Arduino Nano gali būti maitinamas
- per mikro USB kabelį
- nestabilizuota 7-12 V įtampa tiekiama į 30 kaištį arba iš stabilizuoto 5 V įtampos šaltinio.
- Sistema automatiškai parenka aukščiausios įtampos maitinimo šaltinį.
- CH340 lustas, užtikrinantis ryšį su kompiuteriu, gali būti maitinamas tik iš USB.
Sistema turi ryšio su kompiuteriu sistemą per:
- UART sąsaja – prijungta prie 0 (RX) ir 1 (TX) kaiščių.
- USB - CH340 lustas
- Be to, palaikomos I²C (TWI) ir SPI sąsajos
Veikia su 5 V įtampa.
Rankinio atstatymo jungiklis
LED diodai, skirti valdyti sistemos veikimą
Ant plokštės išdėstytos jungtys leidžia plokštę prijungti tiesiai prie duonos lentos.
Šioje versijoje yra lituoti jungties kaiščiai
Programavimas atliekamas naudojant Arduino IDE, nemokamą programinę įrangą, kuri yra ypač patogi pradedantiesiems. – IDE programa – http://www.arduino.cc/en/Main/Software
Plokštėje esantis mikrovaldiklis turi iš anksto įdiegtą įkrovos įkroviklį, kuris leidžia įkelti programinę įrangą nenaudojant papildomos aparatinės įrangos.
- Standartiškai į modulį įkeliama BLINK LED 13 programa ir įkrovos įkroviklis – aprašymas http://majsterkowo.pl/od-go-zaczac-zabawe-z-arduino/
Be to, galima programuoti procesorių per ICSP.

Techniniai duomenys

Maitinimo įtampa: 5V
Mikrovaldiklis: ATmega328 - 16 MHz
Prievadai – I/O kaiščiai: 14
Analoginių įėjimų skaičius: 8
PWM išėjimų skaičius: 6
Serijinės sąsajos: UART, SPI, I2C
Išoriniai pertraukimai
Apsauga nuo per didelio srovės srauto
Modulis pagamintas iš 0,8 mm storio laminato
Svoris mažesnis nei 5 g.
Atstumas tarp kaiščių 2,54 mm (galima montuoti ant duonos lentų)
Matmenys: 45x19 mm
32kB flash atmintis
1kB EEPROM
1kB SRAM
2 8 bitų laikmačiai/skaitikliai
1 laikmatis/skaitiklis 16 bitų
jungtis: Micro USB

Pastabos dėl konstrukcijos ir prijungimo

Maitinimas
- Jei maitinimo įtampa yra didesnė nei 5 V, ją reikia prijungti prie RAW kaiščio, kuris yra prijungtas prie stabilizatoriaus.
- VCC yra tiesiogiai prijungtas prie mikrovaldiklio kaiščių, prijungus aukštesnę nei 5 V įtampą, sistema gali būti visam laikui pažeista.
Įėjimai/išėjimai
- Arduino Pro turi 14 skaitmeninių įvesties/išvesties (I/O) kontaktų.
- Kiekvienas kaištis leidžia maksimaliai 40 mA srovę, o tai leidžia tiesiogiai prijungti šviesos diodus su rezistoriais ir valdyti kitas integrines grandines.
- Be standartinių I/O, kai kurie kontaktai turi ir specialių funkcijų.
programavimas
- Kurti ir įkelti programinę įrangą galima nemokamoje gamintojo teikiamoje aplinkoje.
- Programavimui per UART galite naudoti PL2303 programuotoją

Svarbūs ir naudingi puslapiai bei aprašymai

„Arduino Pro Mini“ pagrindinis puslapis – http://www.arduino.cc/en/Main/arduinoBoardNano
IDE programa – http://www.arduino.cc/en/Main/Software
Nano V3.0 plokštės kontaktų klaidos – http://microcontrollers.cba.pl/?p=6
USB lusto tvarkyklė – http://www.driverscape.com/download/usb-serial-ch341

Pinout aprašymas

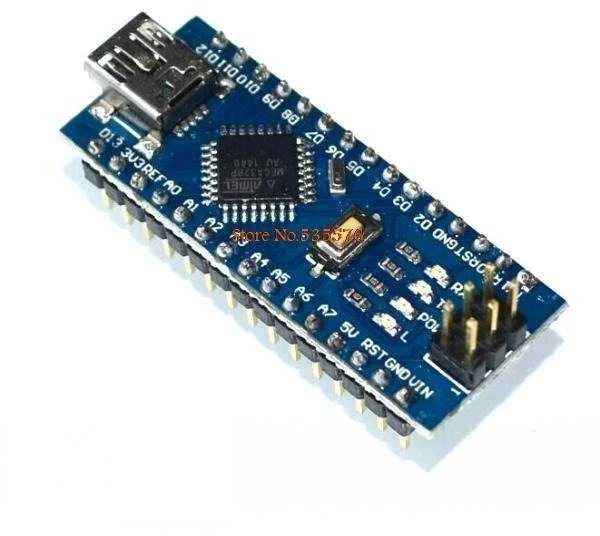

Iliustracinė nuotrauka.

Įskaitant

NANO V3.0 16MHz Micro USB - ATmega328P - CH340 - Klonas - 1 vnt
