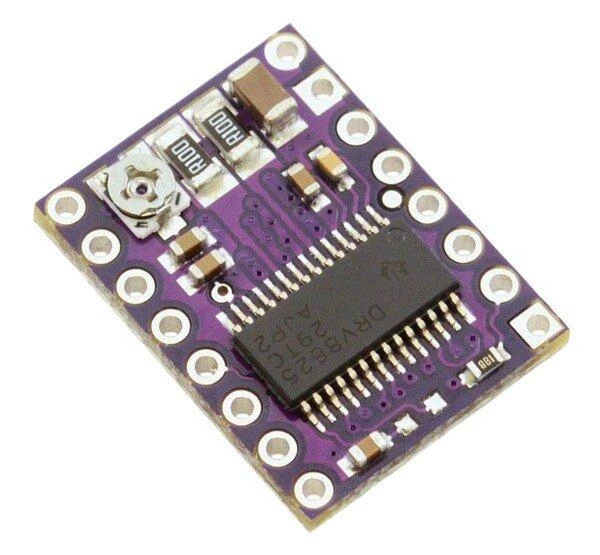

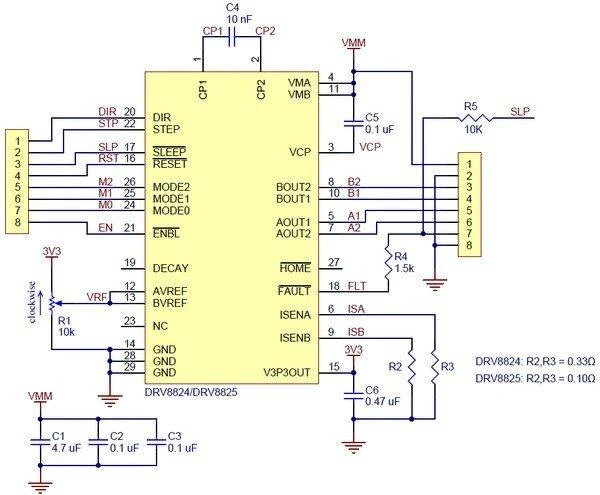

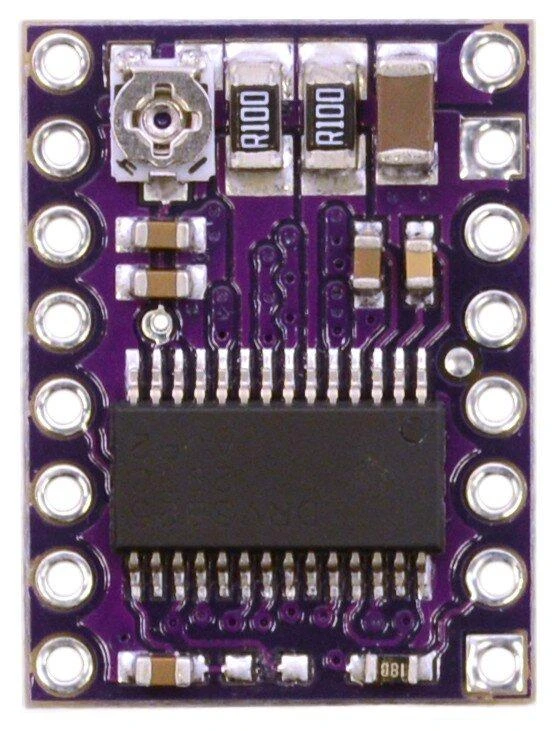

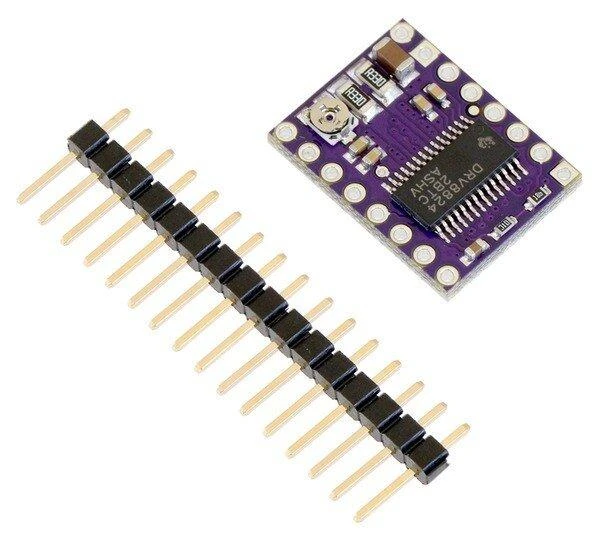

DRV8825, žingsninio variklio valdiklis 45V/2.2A, Pololu 2133

Žingsninio variklio valdiklis, pagrįstas DRV8825 sistema, leidžia valdyti variklį, kurio srovės sąnaudos yra iki 1,5 A (su aušinimu iki 2,2 A) vienai ritei, kai maitinama iki 45 V įtampa. Jis turi šešis valdiklio režimus: viso žingsnio, 1/2, 1/4, 1/8, 1/16 ir 1/32 žingsnio.

Pagrindinės savybės:

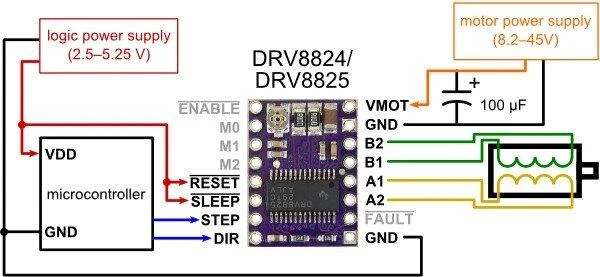

• Modulis turi paprastą sąsają valdyti žingsnius ir kryptį
• Gali veikti šešiais režimais: viso žingsnio, pusė žingsnio, 1/4 žingsnio, 1/8 žingsnio, 1/16 žingsnio ir 1/32 žingsnio
• Naudojant potenciometrą galima valdyti didžiausią variklio srovę, leidžiančią varikliams naudoti didesnę nei vardinė įtampa
• Varikliai gali būti varomi įtampa nuo 8,2 V iki 45 V
• Srovės sąnaudos iki 2,2 A (1,5 A be išorinio aušinimo)
• Dėl įmontuoto įtampos reguliatoriaus vartotojas neprivalo turėti papildomos loginės dalies maitinimo šaltinio
• DRV8824 veikia su sistemomis, kurių loginės dalies įtampa yra 3,3 V ir 5 V

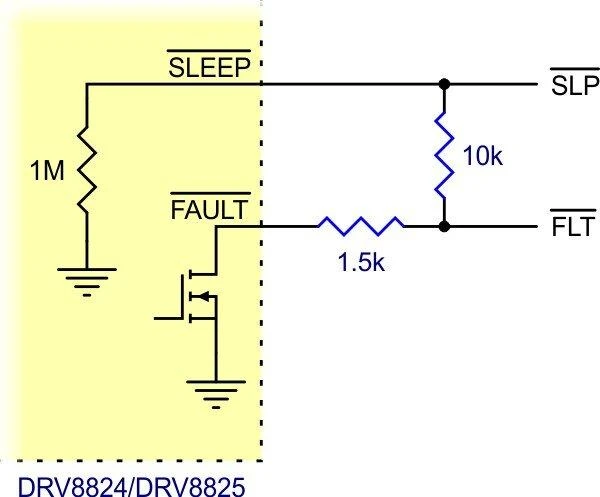

• Jis yra apsaugotas nuo per didelės srovės ir temperatūros, o trumpasis jungimas taip pat turi sistemą, blokuojančią paleidimą, kai įtampa yra per maža
• Norint padidinti šilumą grąžinantį paviršių, plokštė pagaminta naudojant keturių sluoksnių technologiją su sutirštintu vario sluoksniu
• Atviras masės laukas iš apačios, leidžiantis lituoti aušinimo elementus

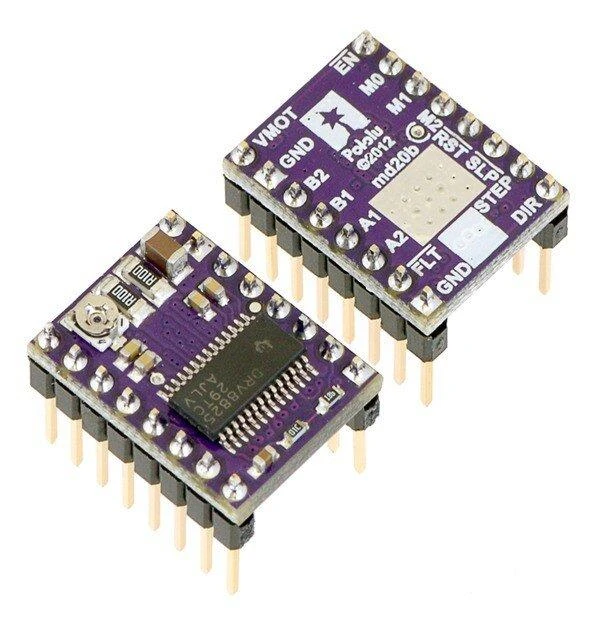

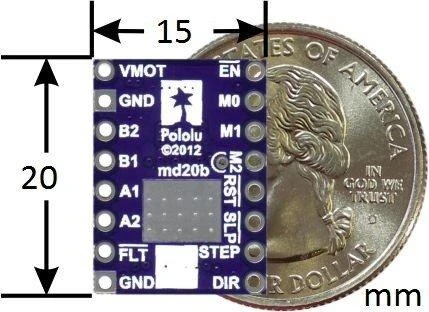

• Kalbant apie matmenis ir laidus, modulis yra suderinamas su sistema, pagrįsta A4988 valdikliu


Specifikacijos:

• Maitinimo įtampa: 8,2 V - 45 V
• Nuolatinė įtampa ritėje: 1,5 A
• Didžiausia trumpalaikė srovė vienoje ritėje: 2,2 A
• Loginės dalies maitinimo įtampa: 2,5 V - 5,25 V
• Skiriamoji geba: 1, 1/2, 1/4, 1/8, 1/16 ir 1/32 žingsnio


Nuorodos:
Gamintojo puslapis
