DFRobot RS485 Shield - Arduino Priedėlis, modelis - AN-02986, žema kaina

Name: DFRobot RS485 Shield - Arduino Priedėlis
Brand: Dfrobot
SKU: 14235131
Price: 15.21 EUR
Availability: InStock

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite LP Express paštomatuose nuo 1.⁹⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

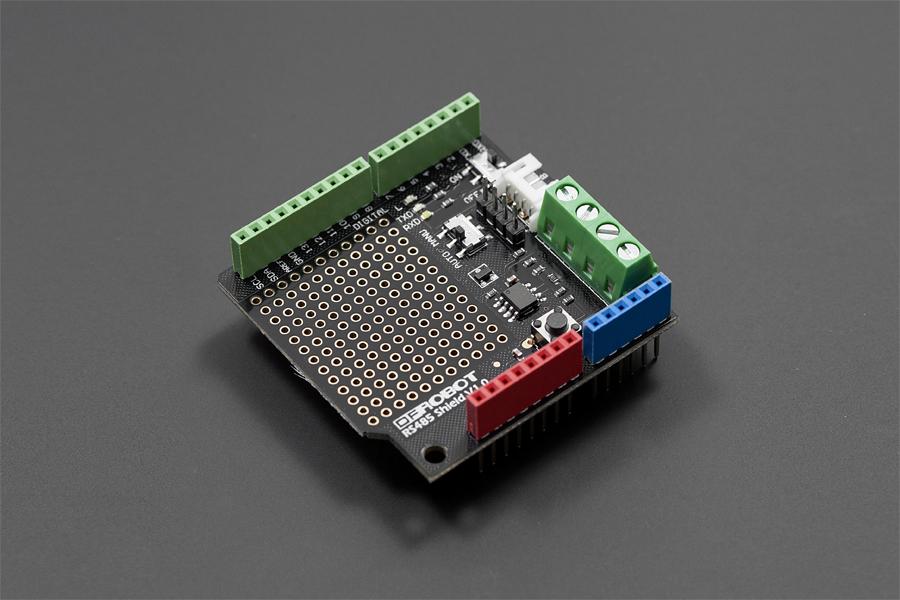

DFRobot gamintojo Arduino RS485 priedėlis, skirtas leisti Arduino Uno komunikuoti RS485 standarto signalu. RS485 yra gamybos industrijoje populiarus signalo perdavimo standartas, kuris leidžia signalą patikimai perduoti ypač tolimais atstumais, dažnai randamas moderniose gamybos staklėse ir kitoje automatikoje. Modulis su Arduino komunikuoja per UART/Serial (RX/TX) sąsają, signalą pats paverčia į RS485.

Savybės ir techniniai duomenys:

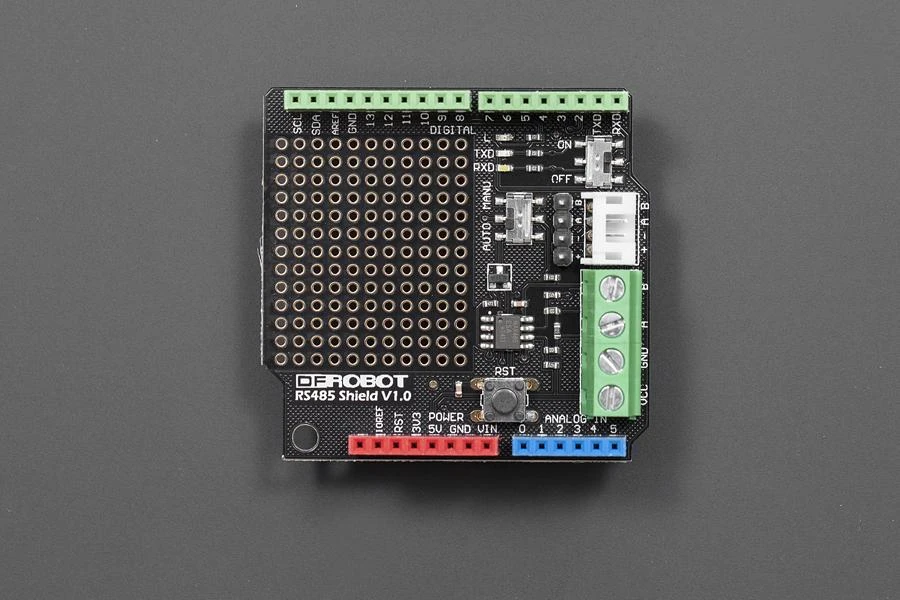

●   Turi 3 jungtis RS485 standartui: įprastą RS485, mini RS485 ir M-tipo jungtis

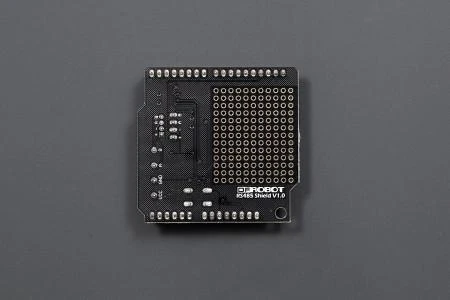

●   Laisva priedėlio vieta turi litavimo pagalvėles, todėl galėsite prilituoti papildomus komponentus. Pagalvėlės padengtos auksu geram kontaktui
●   Galima pasirinkti tarp rankinio ir automatinio signalo perdavimo režimo (angl. Manual and automatic transmission)
●   Modulis su Arduino komunikuoja per UART/Serial (RX/TX) sąsają, signalą pats paverčia į RS485.
●   Įdiegtas modulio išjungimo mygtukas, todėl norint Arduino programuoti, nereikės nuimti priedėlio
●   Įdiegta LED lemputė signalo signalo būsenai indikuoti
●   Darbinė įtampa: 5V DC
●   Dydis: 55 x 53 mm
●   Tinka Arduino Uno, Mega, Leonardo ir kitiems panašiems mikrovaldikliams
Nuorodos ir pritaikymas:
●   J ungimo pavyzdys

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Dfrobot
Modelis

AN-02986
Modelio pavadinimas

AN-02986

Atsiliepimų nėra

Atsiliepimų politika

1. Ar šis RS485 priedėlis tinka Arduino Mega plokštei?

Taip, šis DFRobot modulis yra suderinamas su Arduino Mega, Leonardo ir kitais panašiais valdikliais. Jis naudoja standartinę UART sąsają, todėl lengvai integruojamas. Jungiamas prie plokštės kaip papildomas skydelis, o jo kompaktiniai matmenys neblokuoja kitų jungčių.

2. Kaip valdyti duomenų siuntimą su šiuo moduliu?

Priedėlyje galima pasirinkti rankinį arba automatinį valdymo režimą. Tai leidžia patogiai valdyti signalų perdavimą priklausomai nuo projekto poreikių. Automatinis režimas supaprastina programavimą, o rankinis suteikia papildomą lankstumą valdant ryšį.

3. Kokias jungtis turi šis signalo keitiklis?

Modulis turi tris pramonines jungtis: standartinę RS485, mini RS485 ir M-tipo lizdą. Toks įvairus prisijungimas užtikrina palankų sujungimą su daugeliu pramoninių įrenginių. Kiekviena jungtis skirta patikimam ryšiui ilguose atstumuose.

4. Ar reikia nuimti skydelį programavimo metu?

Nereikia, nes priedėlis turi integruotą išjungimo mygtuką. Jį paspaudus, modulis atsijungia, leidžianti užprogramuoti pagrindinę Arduino plokštę. Tai sutaupo laiką ir apsaugo nuo nuolatinio priedėlio nuėmimo bei vėl prijungimo.

5. Kodėl modulyje yra papildomos litavimo vietos?

Laisvos vietos su auksu padengtomis kontaktinėmis pagalvėlėmis skirtos papildomiems komponentams prilituoti. Tai suteikia galimybę patobulinti arba modifikuoti grandinę pagal konkrečius reikalavimus. Auksuotas dangas užtikrina gerą elektros laidumą ir atsparumas korozijai.
