Seeed Studio Grove, 4 kanalų relė...

Name: Seeed Studio Grove, 4 kanalų relė SPDT
Brand: Seeed Studio
SKU: 16371693
Price: 23.12 EUR
Availability: InStock

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite LP Express paštomatuose nuo 1.⁹⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

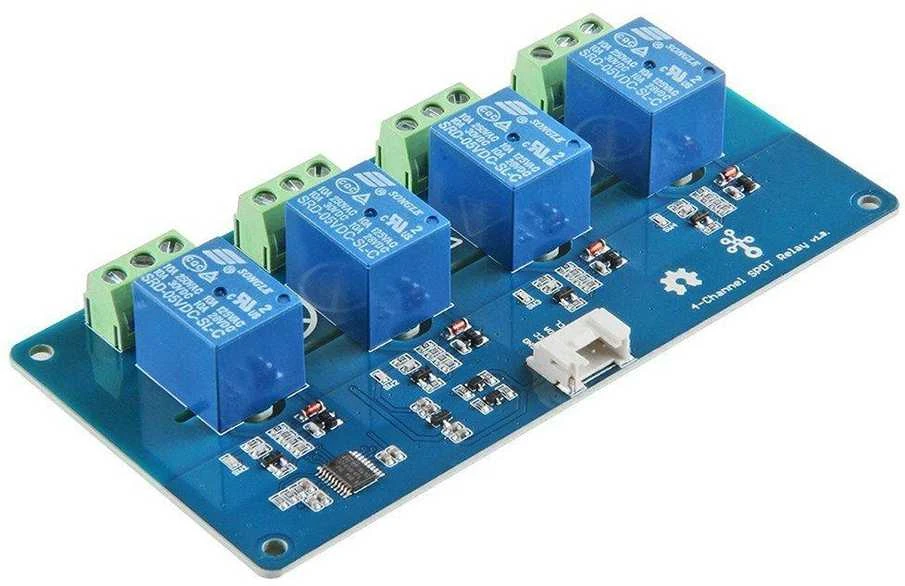

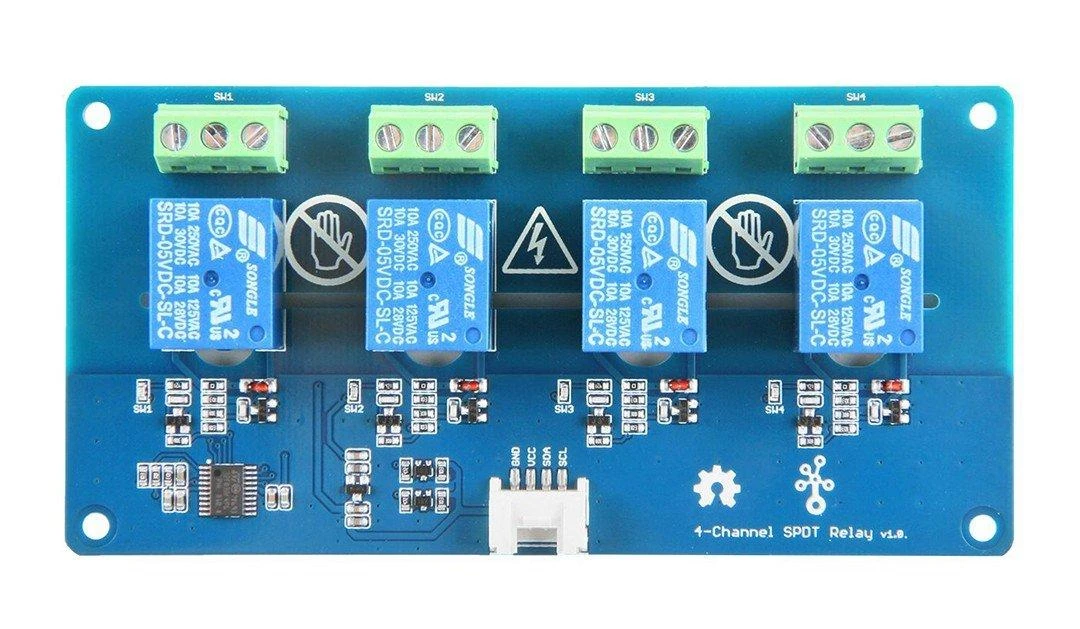

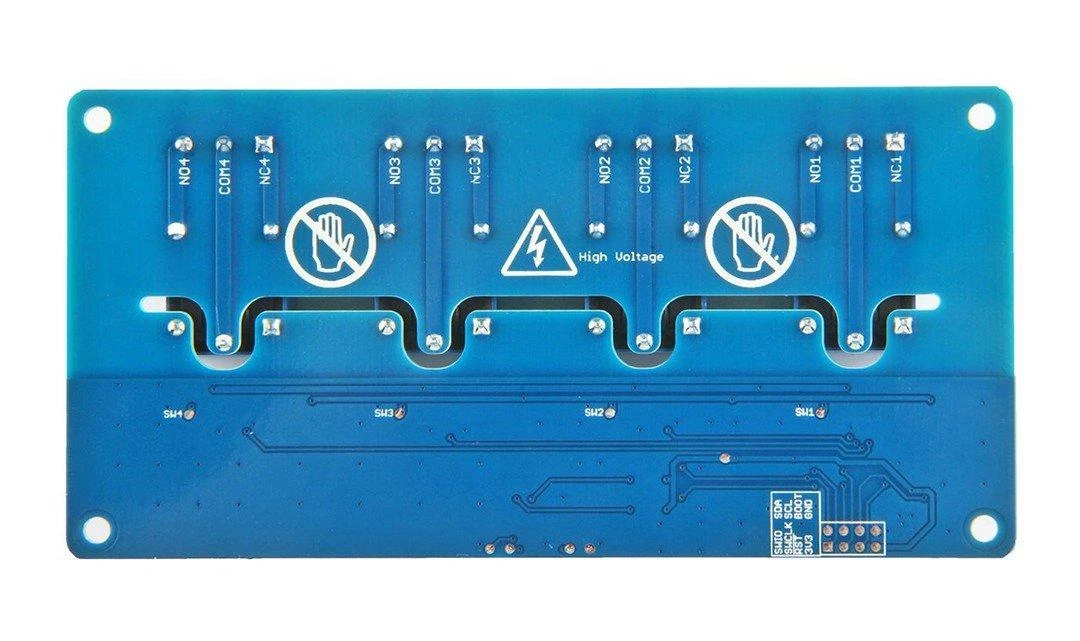

Aukštos klasės 4 kanalų relė iš Grove 1.0 versijos. Sugeba valdyti didžiausią 250 V AC arba 110 V DC įtampą esant 10 A srovei. Norint dirbti, reikalinga 5 V. Turi 4 nepriklausomus kanalus, valdomus per STM32F030F4P6 mikrovaldiklį, kuris veikia su SWD arba I2C sąsajomis, leidžia valdyti kiekvieną relę atskirai naudojant komandas. Modulyje taip pat įrengtas Grove lizdas, leidžiantis lengvai prisijungti prie Arduino pagrindo priedėlio arba Raspberry Pi Grove Pi+. Plokštė pagaminta iš aukštos kokybės laminato, atsparesnio temperatūrai, o naudojamos Songle SRD relės sugeba atlikti net 10 milijonų perjungimų iki 30 per minutę. Dėl to visas modulis atrodo puikiai. Dėl didelio atsparumo kartu su naudojimo paprastumu ir aukšta plokštės bei pakuotės estetika Grove relė tampa aukštos klasės produktu.

Specifikacijos:

VCC maitinimo įtampa: 5 V
Energijos sąnaudos: maždaug 0,45 W
Relės Songle SRD-05VDC-SL-C
Didžiausia apkrova: 250 V AC / 110 V DC
Greitis: 30 perjungimų/min
Darbinė temperatūra: -40 °C - 85 °C
Plokštės matmenys: 120 x 60 x 19 mm
Plokštės svoris: 257 g

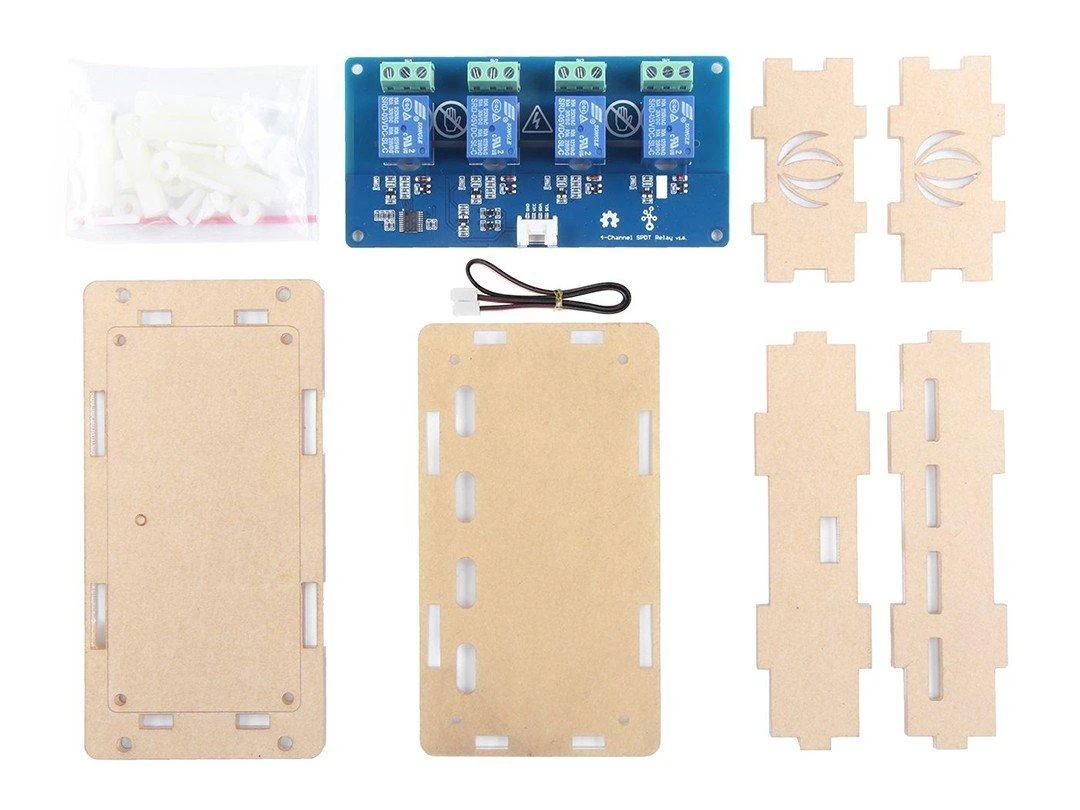

Komplekte yra:

4 kanalų Grove relė
Grove laidas
akrilo dėklas
tvirtinimo komponentai

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Seeed Studio
Modelis

AN-14418
Modelio pavadinimas

AN-14418

Gamintojas Seeed Studio
Tipas Relės

Atsiliepimų nėra

Atsiliepimų politika

1. Kokius įrenginius galima prijungti prie Seeed Studio Grove 4 kanalų relės?

Ši relė valdo aukštos įtampos prietaisus, pvz., lempas ar variklius, nes palaiko 250 V kintamąją ir 110 V nuolatinę įtampą. Atskirai valdomi kanalai leidžia jungti kelis prietaisus vienu metu. Tai puikus sprendimas namų automatizavimo ar robotikos projektams, reikalaujantiems patikimos apsaugos.

2. Kaip valdyti šios plokštės relės kanalus?

Valdymas atliekamas per I2C arba SWD sąsajas naudojant STM32F030F4P6 valdiklį. Kiekvieną iš keturių jungiklių galima aktyvinti individualiai siunčiant komandas. Ši sistema suteikia lankstumą programuojant ir yra suderinama su populiariais mikrovaldikliais, palengvinančiais integravimą į sudėtingus projektus.

3. Koks yra šios komponentų plokštės ilgaamžiškumas?

Modulis pasižyma ilga tarnavimo trukme, nes naudoja Songle SRD reles, atlaikančias iki 10 milijonų perjungimo ciklų. Plokštė pagaminta iš atsparaus laminato, o visa konstrukcija veikia plačiame temperatūrų diapazone. Tai užtikrina patvarų veikimą ilgam laikotarpiui net sudėtingose sąlygose.

4. Ar šis modulis tinka pradedantiesiems?

Taip, dėl įdiegto Grove lizdo prijungimas prie Arduino ar Raspberry Pi yra labai paprastas – nereikia litavimo. Komplekte taip pat yra visi reikalingi tvirtinimo elementai ir apsauginis korpusas. Tai puikus pasirinkimas norintiems greitai pradėti eksperimentuoti su aukštos įtampos valdymu.

5. Kokią didžiausią galią gali perjungti šis jungiklis?

Kiekvienas kanalas gali perjungti iki 10 amperų srovę, kas leidžia valdyti galingus elektros vartotojus. Ši galia derinama su aukšta įtampa, todėl modulis tinka valdyti įvairius buitinius ir pramoninius įrenginius. Tokie parametrai užtikrina universalų pritaikymą įvairiuose valdymo sprendimuose.
