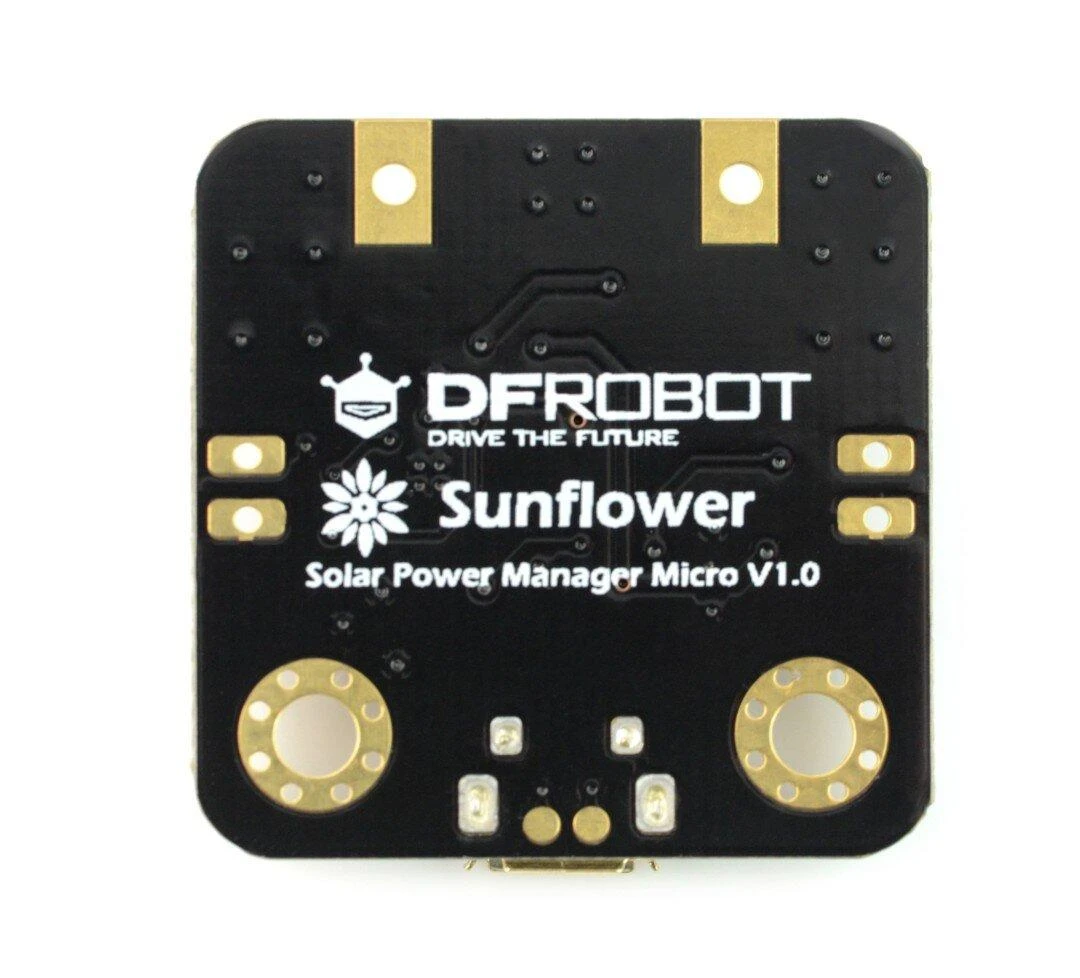

DFRobot saulės energijos modulis su 2 V / 160 mA saulės kolektoriumi

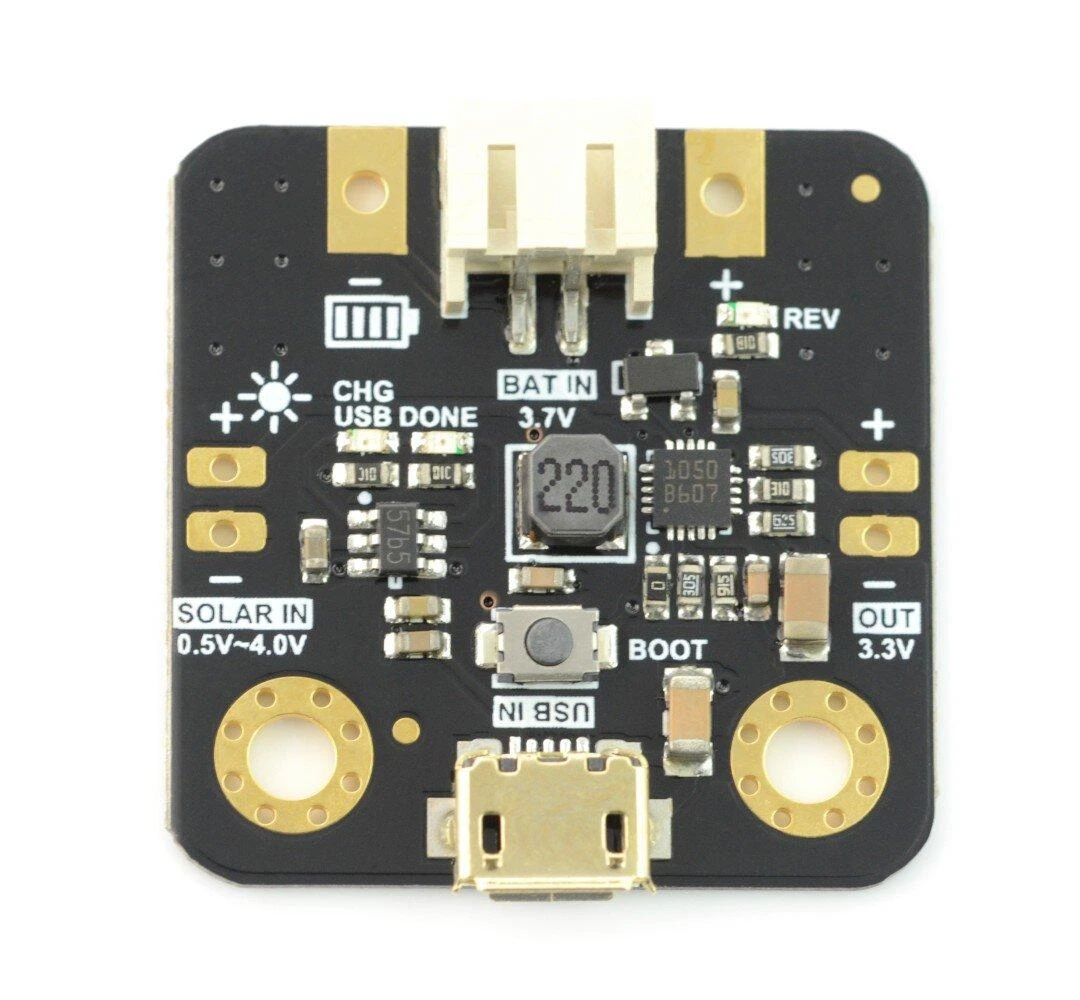

Modulis skirtas įkrauti 3,7 V Li-pol bateriją, naudodamas pridedamu mini saulės kolektoriumi, arba micro USB prievadu, ir maitinti įrenginius 3,3 V įtampa. Komplekte yra kabelis su JST kištuku baterijai prijungti ir du dvigubi auksinių kaiščių kištukai, bei laidai, skirti lituoti fotoelektros skydelį. Visuose šios serijos moduliuose yra MPPT algoritmas (maksimalus galios taškų stebėjimas), o tai ženkliai padidina efektyvumą kintančiomis sąlygomis. Plokštėje taip pat yra daugybė apsaugų: nuo perkrovos, per didelio išsikrovimo ir atvirkštinio akumuliatoriaus sujungimo, bei nuo trumpojo jungimo ir 3,3 V išėjimo perkrovos.

Specifikacijos:

• Maitinimo modulis:
• Valdymo sistema: SPV1050
• Skydelio įėjimo įtampa: nuo 0,5 V iki 4 V
• Palaikomos baterijos: 3,7 V Li-pol
• Įkrovimo srovė: iki 100 mA
• Apsauga nuo akumuliatoriaus perkrovos: 4,2 V
• Apsauga nuo pernelyg didelio akumuliatoriaus išsikrovimo: 3,1 V
• Išėjimo įtampa: 3,3 V
• Išėjimo srovė: 90 mA
• Tuščiosios srovės suvartojimas: žemiau 3 uA
• Saugumas:
• Baterija: apsaugo nuo perkrovimo, iškrovimo ir atvirkštinio sujungimo
• 3,3 V išėjimas: trumpojo jungimo, perkrovos
• Darbinė temperatūra: nuo -40 ℃ iki 85 ℃
• Matmenys: 30 x 30 mm

• Saulės kolektorius:
• Nominali įtampa: 2 V
• Nominalus intensyvumas: 160 mA
• Medžiaga: silicio monokristalinės grandinės
• Funkcijos:
• Neperšlampamas
• Atsparus korozijai
• Matmenys: 50 x 50 mm

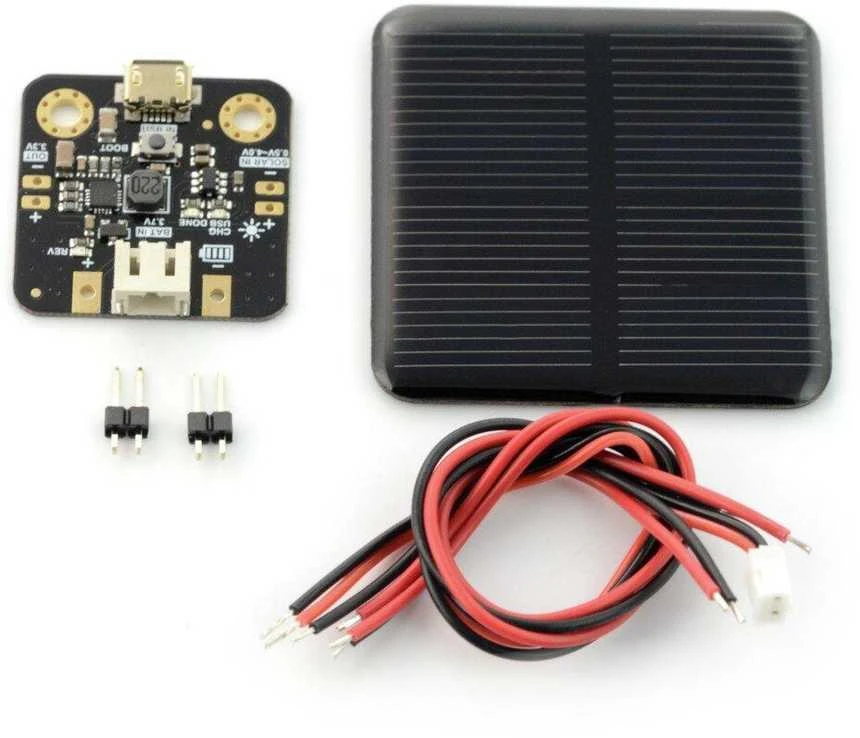

Kartu įeina:

• Monokristalinis silicio saulės kolektorius 2 V, 160 mA, 50 x 50mm x1
• Raudonas laidas 15 cm, 24 AWG x2
• Juodas laidas 15 cm, 24 AWG x2
• PH2.0-2P laidas 15 cm x 1
• XH2.54-2P kaiščiai x2
