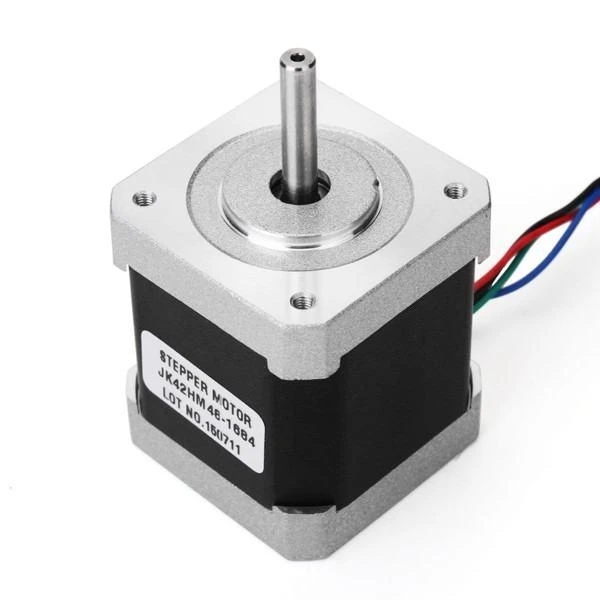

Žingsninis variklis – elektros variklis, kurio ašis apsisuka per daugelį vienodų žingsnių. Toks variklis gali atlikti reikiamą kiekį žingsnių, rotoriui užimant norimą padėtį. Žingsninis variklis keičia elektrinį signalą į reikiamą sukimą ar tiesinį judėjimą.

Techniniai duomenys:

400 žingsnių/aps (0,9 °)
Vardinė įtampa: 3 V
Apvijos srovė: 1,68 A
Apvijos varža: 1,65 Ω
Induktyvumas: 4,1 mH
Sukimo momentas 4,4 kg*cm (0,43 Nm)
Bipolar (4 laidai)
Veleno skersmuo: 5 mm
Svoris: 350 g
Standard: NEMA 17
Matmenys: 42 x 42 x 48 mm

Žingsninių variklių panaudojimo sritys:

Spausdintuvai
CNC mašinos
3D spausdintuvai
Lazerinės pjaustiklės
Manipuliatoriai

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-03606
Modelio pavadinimas

AN-03606

* Anksčiau taikyta Varle.lt kaina

Atsiliepimų nėra

Atsiliepimų politika

1. Koks yra šio žingsninio variklio sukimo momentas?

OEM žingsninio variklio sukimo momentas yra 4,4 kg*cm, kas atitinka 0,43 Nm. Šis stiprumo rodiklis leidžia tiksliai perkelti arba laikyti apkrovą, todėl šis modelis tinka daugeliui automatizavimo projektų. Tokio momento pakanka darbui su įvairiais mechaniniais mazgais ir mažoms CNC staklėms.

2. Kokią srovę sunaudoja šis elektros variklis?

Kiekviena šio variklio apvija sunaudoja 1,68 ampero esant 3 voltų įtampai. Šis energijos suvartojimas yra optimalus, siekiant užtikrinti reikiamą galią neperkaitinant įrenginio. Tokie parametrai yra tipiški bipolariniams žingsniniams varikliams, naudojamiems 3D spausdintuvuose.

3. Koks yra šio variklio žingsnio kampas?

Šis įrenginys atlieka 400 žingsnių per vieną apsisukimą, o tai nustato 0,9 laipsnio žingsnio kampą. Šis aukštos skiriamosios gebos parametras užtikrina ypač tikslią pozicionavimo kontrolę. Dėl to modelis puikiai tinka lazerinėms pjaustyklėms ar robotikai.

4. Ar šis variklis atitinka NEMA 17 standartą?

Taip, šis žingsninis variklis yra pagamintas pagal NEMA 17 standartą, o jo korpuso matmenys yra 42x42 mm. Šis pramonės standartas garantuoja suderinamumą su daugybe montavinių laikiklių ir movų rinkoje. Tai labai supaprastina jo integravimą į jūsų projektą ar prietaisą.

5. Kokio tipo laidų jungtis reikalinga valdymui?

Valdymui reikalinga 4 laidų (bipolar) jungtis. Tokia schema leidžia valdyti dvi atskiras apvijas, užtikrinant lankstų ir tikslų variklio sukimąsi. Šis prijungimo būdas yra plačiai paplitęs ir palaikomas daugeliu populierių valdiklių plokščių.
