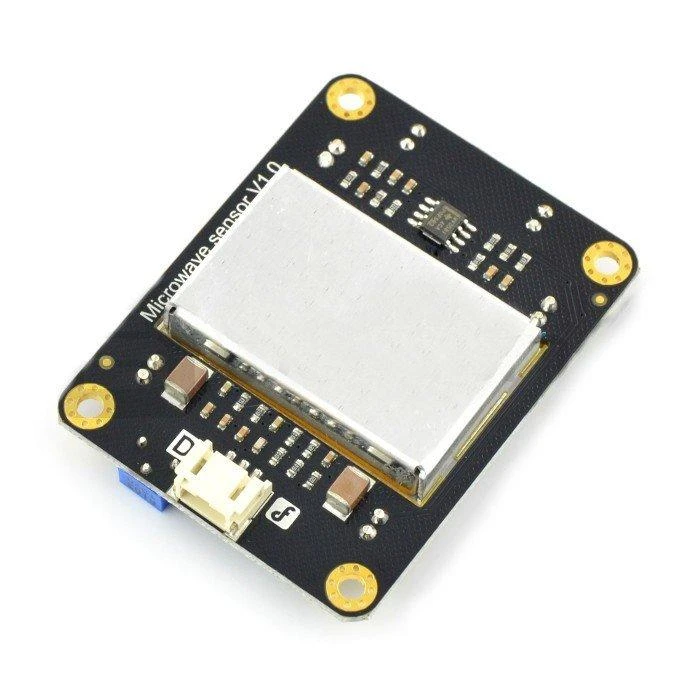

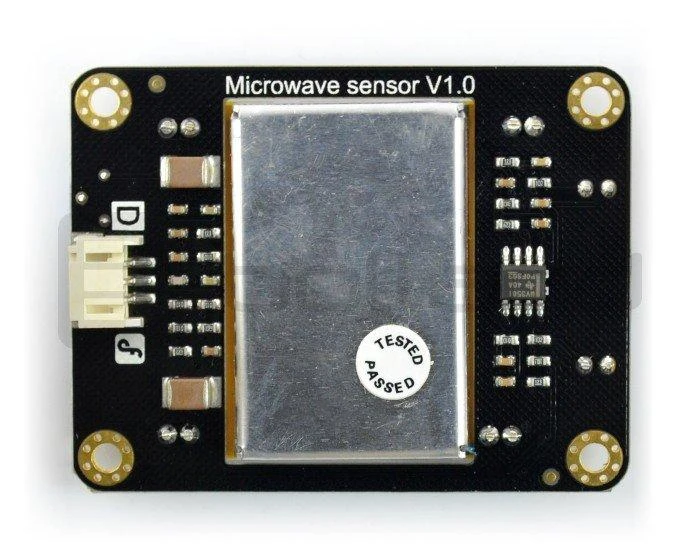

DFRobot Gravity, mikrobangų jutiklis judesio aptikimui

Jutiklis naudoja Doplerio efektą objektų judėjimui aptikti. Naudodami mikrobangas, o ne IR, galite aptikti objektus, kurie atspindi bangas mikro diapazone. Be to, jutiklis nepriklauso nuo aplinkos temperatūros, jis taip pat nustato neorganinius daiktus.

Specifikacijos:

• Maitinimo įtampa: 5 V +/- 0,25 V
• Darbinė srovė:
• Paprastai: 37 mA
• Didžiausia: 60 mA
• Išvesties signalas: skaitmeninis
• Emisijos parametrai:
• Aptikimo atstumas: nuo 2 iki 16 m

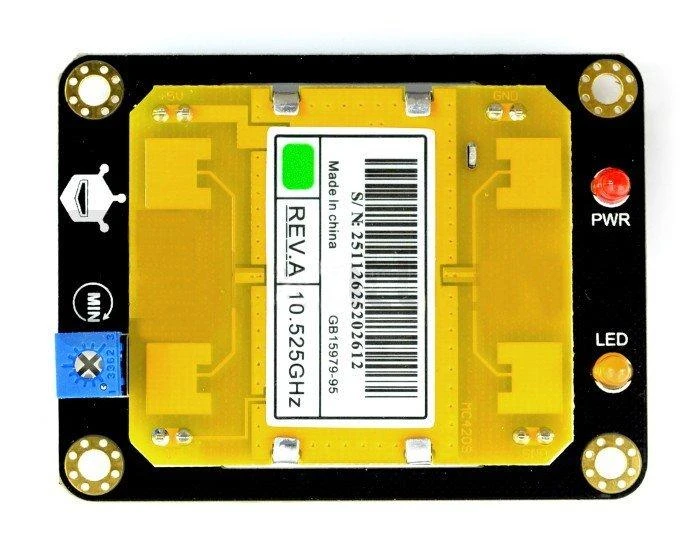

• Emisijos dažnis: 10 525 GHz
• Dažnio nustatymo tikslumas: 3 MHz
• Išėjimo galia: 13 dBm EIRP
• Harmoninė emisija: <-10 dBm
• Vidutinė srovė: 2 mA
• Impulso plotis: 5 µs
• Apkrovos ciklas: 1%
• Gauti nustatymus:
• Jautrumas: nuo 3 Hz iki 80 Hz
• Juosta: -86 dBm
• Pralaidumas yra nuo 3 Hz iki 80 Hz: 10 µV
• Antenos stiprinimas: 8 dBi
• 3 dB vertikalus spindulio plotis: 36 laipsniai
• Horizontalus spindulio plotis: 72 laipsniai
• Plokštės dydžiai: 63 x 48,5 mm

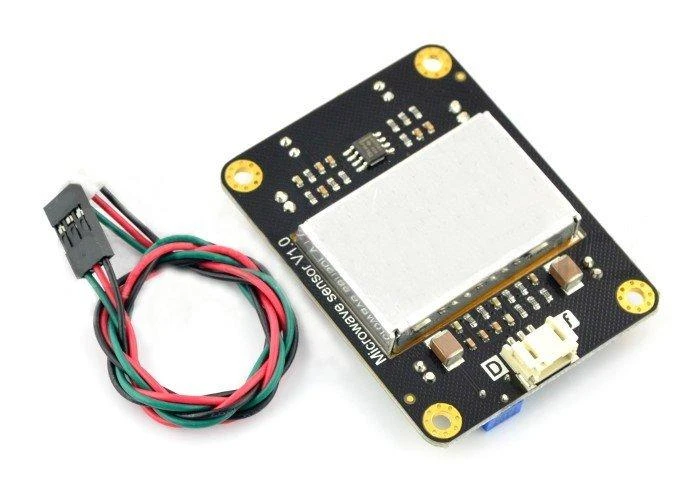

Komplekte:

• Mikrobangų daviklis judesiui aptikti
• Jungiamasis laidas
