Cytron Maker Soil Moisture - talpinis dirvožemio drėgmės jutiklis

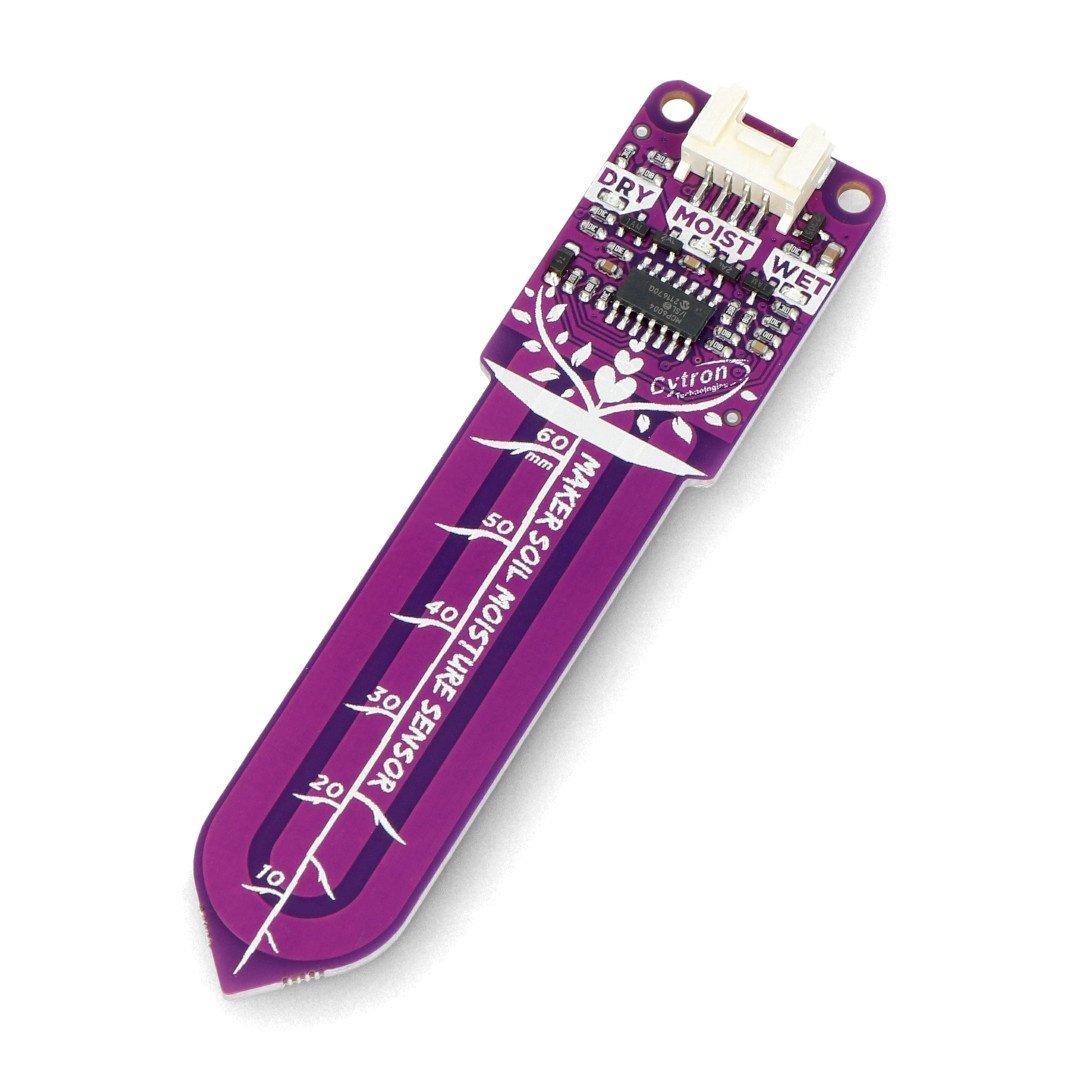

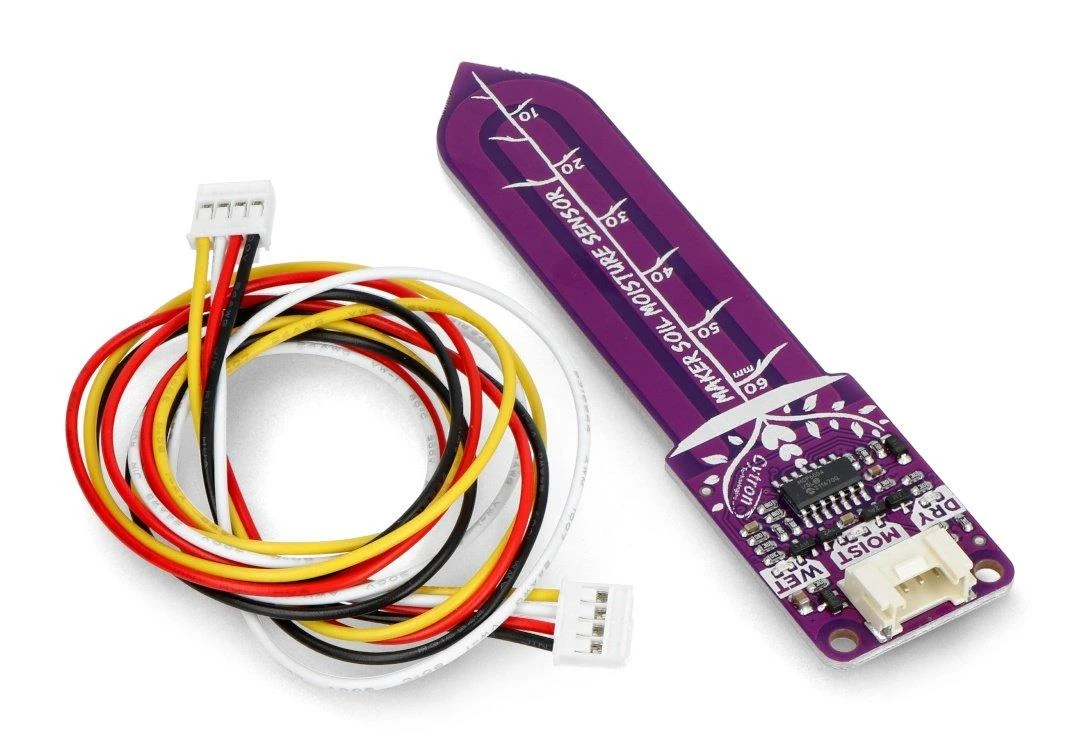

Cytron Maker Soil Moisture jutiklis yra jutiklis, galintis matuoti dirvožemio vandens kiekį ir prisijungti prie įvairių mikrovaldiklių. Jutiklis turi analoginį išėjimą Grove jungties pavidalu, jį galima prijungti prie mikrovaldiklio su analoginiu įėjimu. Talpinio dirvožemio drėgmės jutiklio išvestis yra įtampos signalas, kuo mažesnė įtampa, tuo didesnis drėgmės kiekis. Korozijai atsparus dvipusis zondas gali būti įkištas į dirvą iki 60 mm gylio. Ant jutiklio plokštės taip pat yra šviesos diodai, informuojantys apie drėgmės lygį: sausas/šlapias, kurių dėka gali veikti kaip savarankiškas įrenginys be mikrovaldiklio, užtenka maitinti nuo 2,5 V iki 7 V.

Specifikacijos:

• Maitinimo įtampa: nuo 2,5 V iki 7 V
• Išėjimo įtampa: nuo 1 V iki 5,2 V
• Wake-up įtampos DIS kontaktas: min. 0,8 V
• LED žymėjimai, maitinimo įtampa 3,3 V:
• mėlyna (WET): nuo 1,4 V iki 1,8 V
• žalia (MOIST): nuo 1,8 V iki 2,1 V
• raudona (DRY): nuo 2,1 iki 2,3 V
• LED žymėjimai, 5 V maitinimo įtampa:
• mėlyna (WET): nuo 2,3 V iki 2,7 V
• žalia (MOIST): nuo 2,7 V iki 3,1 V
• raudona (DRY): nuo 3,1 V iki 3,6 V
• Pad suvartojimas:
• VCC 3,3 V: nuo 5,4 mA iki 5,6 mA
• VCC 5 V: nuo 3,6 mA iki 3,7 mA
• Srovės suvartojimas (po išjungimo):
• VCC 3,3 V: nuo 80 μA iki 140 μA
• VCC 5 V: nuo 140 μA iki 180 μA

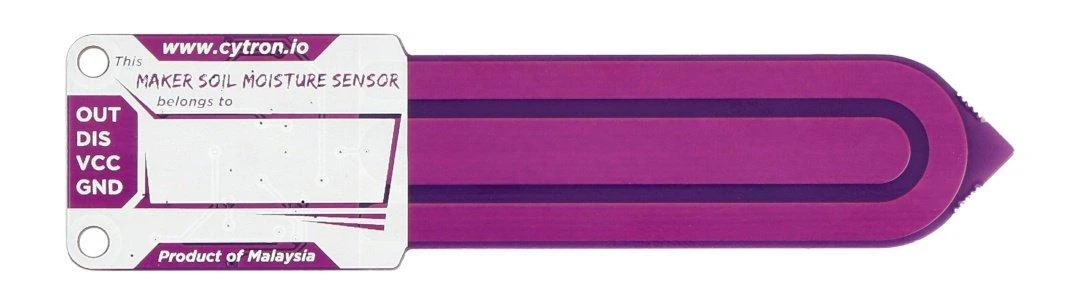

• Jungtis: Grove

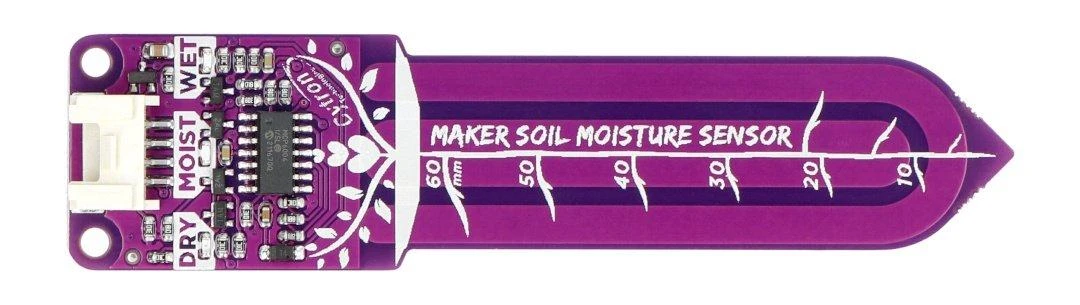

• Didžiausias gylis: 60 mA
• Dvipusis talpinis zondas, atsparus korozijai
• Matmenys: 100 x 25 mm
