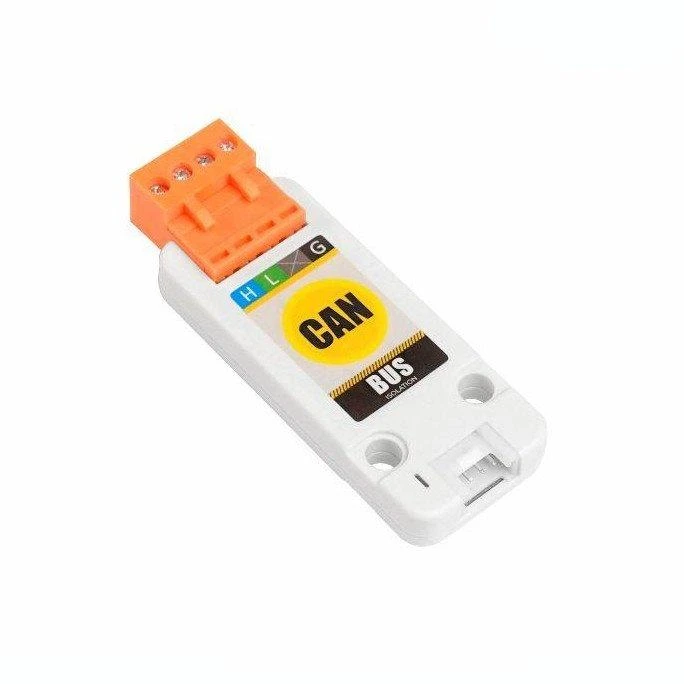

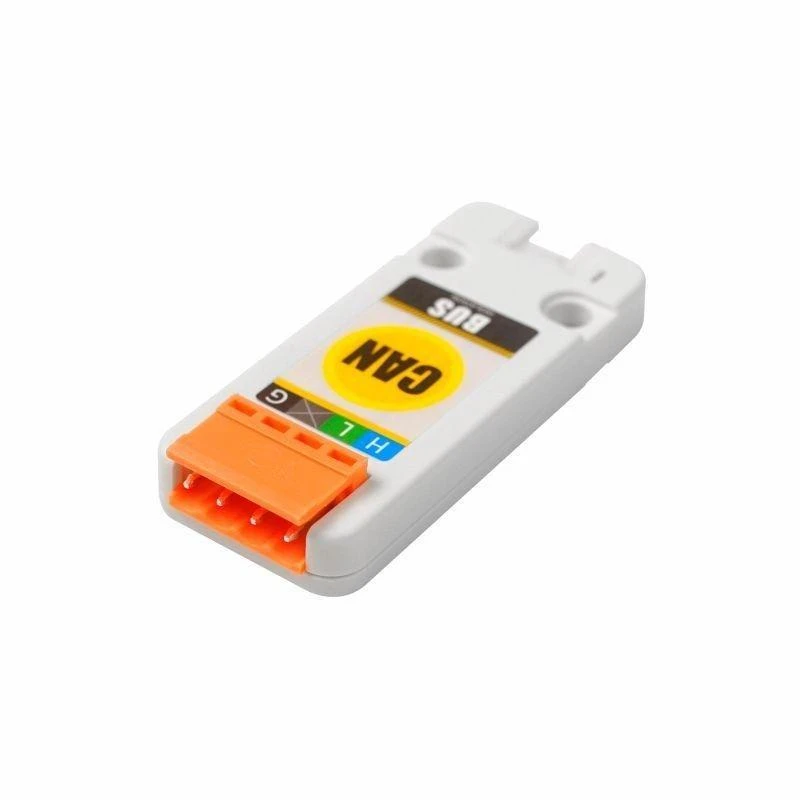

CAN magistralės modulis CA-IS3050G - įrenginio išplėtimo modulis, skirtas M5Stack kūrimo moduliams

CAN siųstuvo-imtuvo blokas, kaip vieneto tipo išplėtimas M5Stack kūrimo modulių šeimai. Tai izoliuoto CAN siųstuvo-imtuvo modelis, galintis užtikrinti diferencinį priėmimą ir diferencinį perdavimą. CAN yra tarptautinis ISO nuosekliojo ryšio protokolas ir priklauso lauko magistralės kategorijai. Ryšio atstumas gali siekti 10 km - tada perdavimo greitis yra mažesnis nei 5 kbps. Kita vertus, norint išlaikyti maksimalų 1 Mb/s perdavimo greitį - ryšio diapazonas turėtų būti mažesnis nei 40 m.

Pagrindinės savybės:

• Naudojamas kaip CAN magistralės ryšio modulis
• Naudojamas pramonės lauko valdymo projektuose, apsaugos sistemose
• Suderinamas su M5Stack kūrimo modulių serija
• Palaikomos programavimo platformos: Arduino, UIFlow (Blockly, Python)
• Su dviem skylutėmis, atitinkančiomis LEGO standartą

• Tipas: CAN magistralės siųstuvo-imtuvo blokas

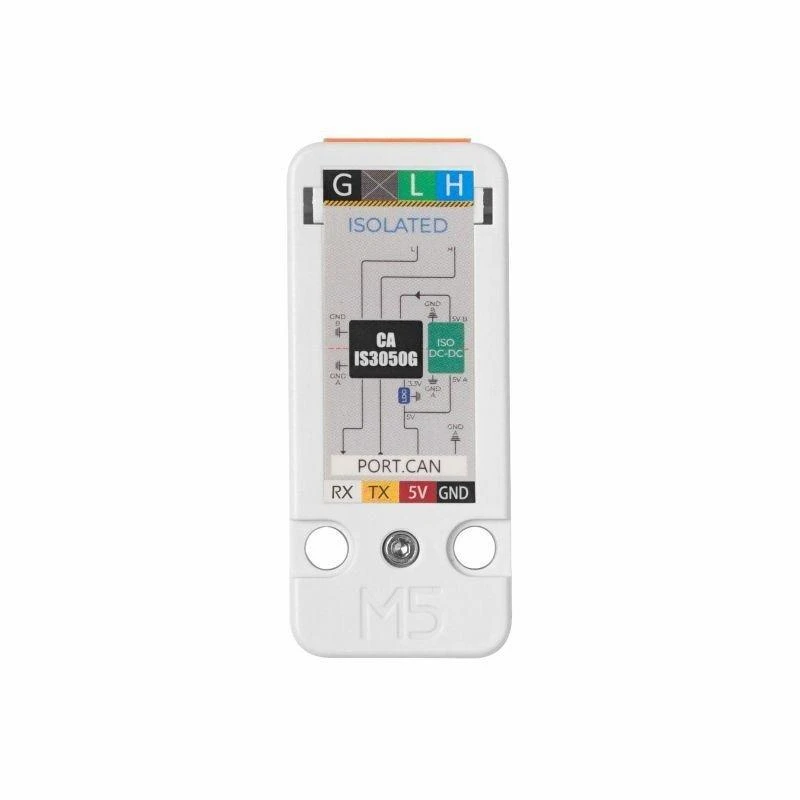

• Integruotas lustas: CA-IS3050G
• Vardinė maksimali įtampa: 1000 V
• Maksimalus perdavimo greitis: iki 1 Mb/s
• Ryšio diapazonas:
• iki 10 km - perdavimo greitis mažesnis nei 4 kb/s
• iki 40 m - perdavimo greitis apytiksliai 1 Mb/s
• Mazgų skaičius: 110
• Vėlavimas: - 150ns
• Darbinė įtampa bendruoju režimu: nuo -12 V iki 12 V
• Apsauga: srovės riba, apsauga nuo viršįtampių, signalo izoliacija, dinaminio laiko išjungimo funkcija
• Korpuso medžiaga: plastikas (PC)

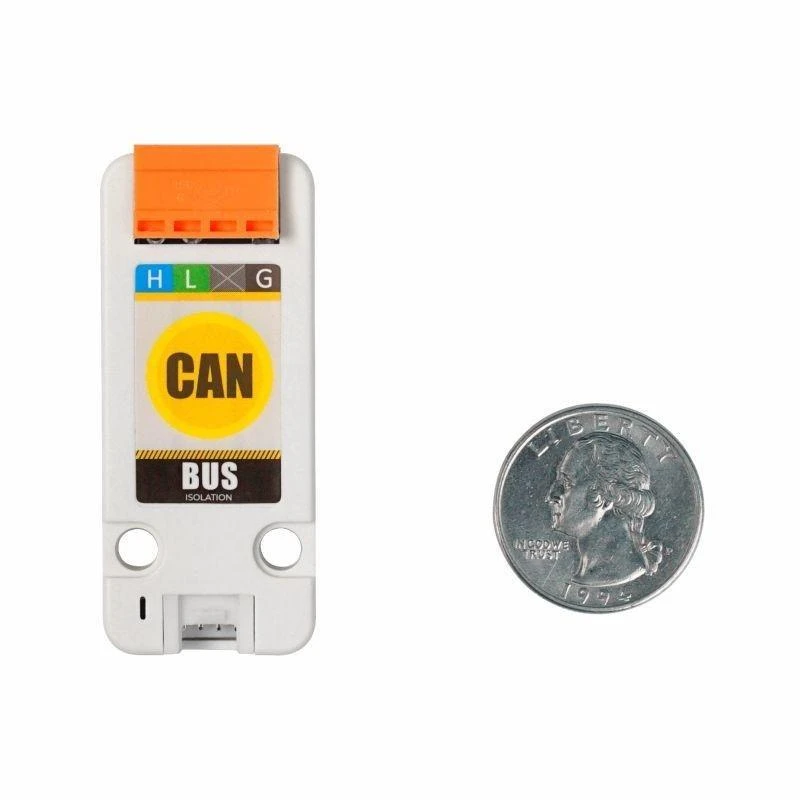

• Modulio matmenys: 65 x 24 x 8 mm
• Svoris: 12 g

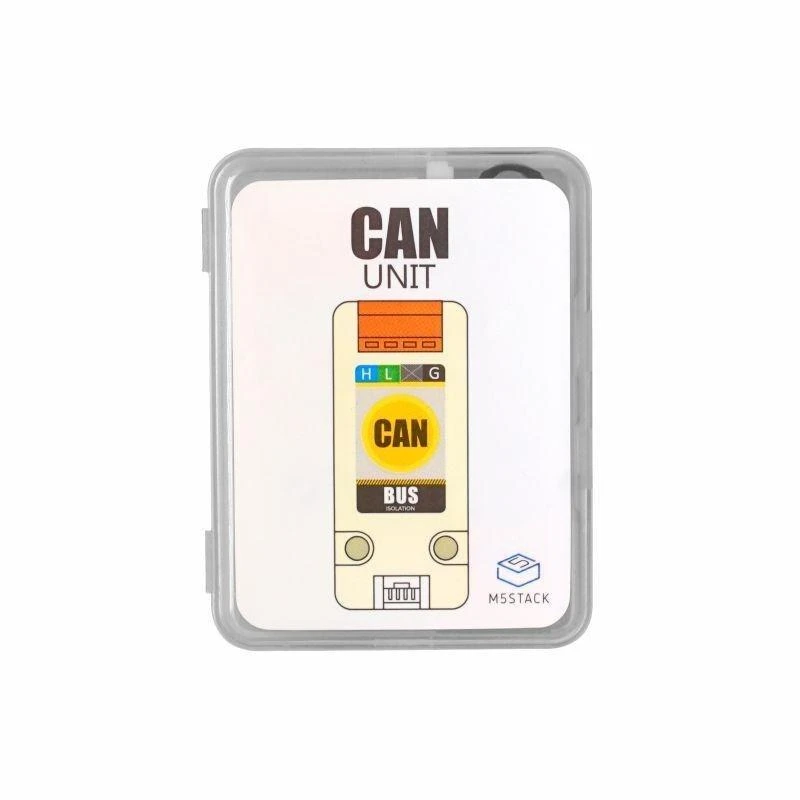

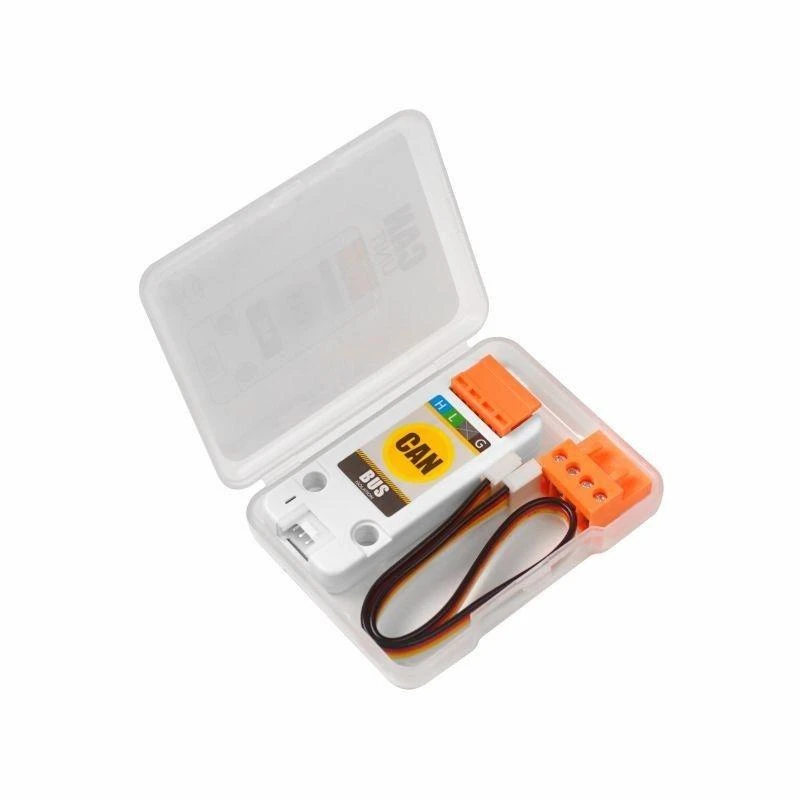

• CAN magistralės išplėtimo modulis
• Jungiamasis laidas su Grove jungtimi - ilgis 5 cm
