Oem TCS3200 spalvų atpažinimo modulis

Varlė kodas 14235317
Liko tik: 5+ vnt.

Pardavėjas Varle.lt

4.5

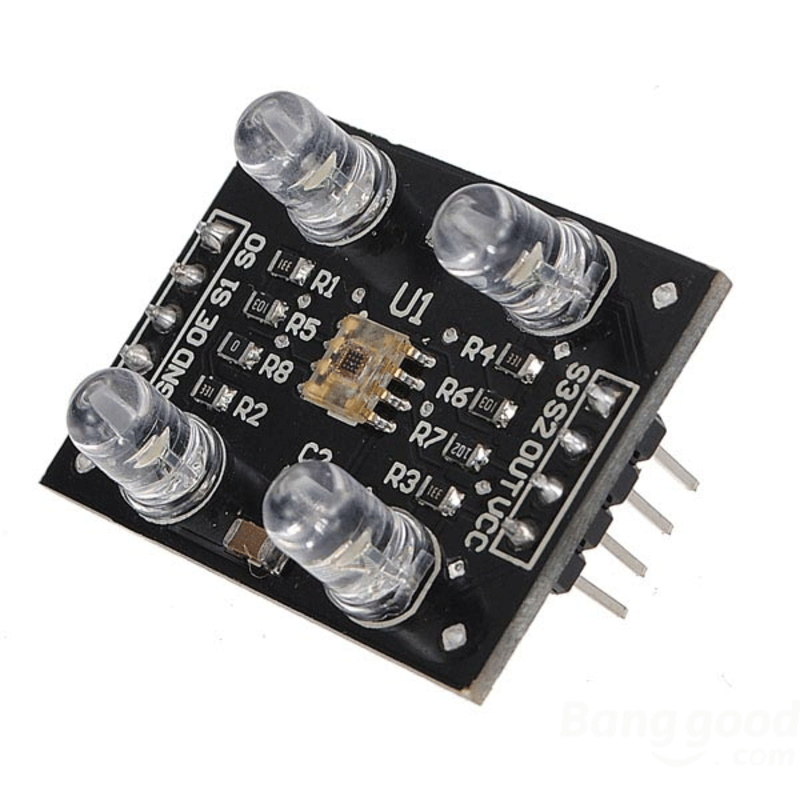

Oem TCS3200 spalvų atpažinimo modulis

Varlė kodas 14235317
Liko tik: 5+ vnt.

Pardavėjas Varle.lt

4.5

20.⁵⁴ €

Pasirinkite kiekį

Į krepšelį 20.⁵⁴ €

Turite klausimų apie prekę? Padėsime!

20.⁵⁴ €

Į krepšelį

Atsiimkite parduotuvėje 0 €

Vilniuje, Ukmergės g. 241liepos 20 d. 0 €
Kituose miestuoseliepos 21 d. 0 €

Atsiimkite paštomatuose nuo 1.⁹⁹ €

LP Express paštomate liepos 21 d. 1.⁹⁹ €
Omniva paštomate liepos 21 d. 2.⁴⁹ €
DPD paštomate liepos 21 d. 2.⁴⁹ €
Venipak paštomate liepos 21 d. 2.⁴⁹ €
SmartPosti paštomate liepos 21 d. 2.⁵⁰ €

Pristatymas į namus nuo 3.⁹⁹ €

Pristatymas LPexpress kurjeriu liepos 21 d. 3.⁹⁹ €
DPD kurjeriu liepos 21 d. 3.⁹⁹ €

*Užsakymo terminai yra preliminarūs

20.⁵⁴ €

Pasirinkite kiekį

Į krepšelį 20.⁵⁴ €

Turite klausimų apie prekę? Padėsime!

Gauk liepos 20 d. Visi pristatymo būdai

Aprašymas

TCS3200 spalvų atpažinimo jutiklio modulis. Ant jutiklio yra 64 fotodiodai, iš kurių po 16 filtruoja tik raudoną, žalią ir mėlyną spalvas, o likę 16 neturi filtro. Kadangi betkokia matoma spalva gali būti sudaroma iš raudonos, mėlynos ir žalios spalvų, taip pagal jų intensyvumą galima nustatyti matomą spalvą. Modulis spalvą perduoda skaitmeniniu signalu, sudarytu iš pulsų, atskirai iš kiekvienos iš 4 fotodiodų grupių. Norint sužinoti spalvą, reikia kiekvienai grupei duoti komandą atsiųsti spalvos intensyvumą, poto valdymo programoje ją apskaičiuota pagal spalvų singnalų stiprumą ir dažnį.

Techniniai duomenys:
●    Maitinimo ir loginių signalų įtampa: 3-5V DC
●    Įvesties jungtys: S0-S3, fotodiodų grupės pasirinkimui naudojami S2 ir S3
●    Išvesties jungtis: OUT
●    Išėjimo signalo tipas: skaitmeninis
●    Rekomenduojamas spalvos matavimo atstumas: 1 cm
●    Matmenys: 3 x 2,7 cm

Nuorodos ir pritaikymas:
●    Naudojimo vadovas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

ChatGPT

Dirbtinio intelekto nuomonė

4 2023-06-30

TCS3200 spalvų atpažinimo modulis yra labai naudingas įrankis, kuris leidžia tiksliai atpažinti spalvas. Modulis yra patogus ir lengvai naudojamas, todėl puikiai tinka tiek pradedantiesiems, tiek patyrusiems vartotojams. Taip pat, modulis yra labai tikslus, todėl gali būti naudojamas įvairiose srityse, tokiose kaip spalvų atpažinimas, spalvų filtravimas arba spalvų matavimas.

Pliusai: Patogus ir lengvai naudojamas Tikslus spalvų atpažinimas Gali būti naudojamas įvairiose srityse

Minusai: Nėra integruotos apšvietimo šviesos šaltinio

Specifikacija

Gamintojas Oem
Modelis

AN0214-59
Modelio pavadinimas

AN0214-59

Šią prekę rasite filtruose

Gamintojas Oem
Tipas Moduliai

Atsiliepimai (0)

Atsiliepimų nėra

Atsiliepimų politika

Dažniausiai užduodami klausimai

1. Kaip veikia TCS3200 spalvų jutiklio modulis?

TCS3200 modulis spalvą aptinka naudodamas 64 fotodiodus, sugrupuotus pagal spalvų filtrus. Kiekviena diodų grupė atskirai matuoja raudonos, žalios ar mėlynos šviesos intensyvumą. Rezultatas perduodamas kaip skaitmeninis impulsų signalas, kurį valdymo programa interpretuoja ir nustato tikslų spalvos kodą pagal gautus dažnius.

2. Kokia yra rekomenduojama matavimo vieta su šiuo spalvų sensoriumi?

Optimalus atstumas tarp jutiklio ir matuojamo paviršiaus yra apie 1 centimetrą. Tokiu nuotoliu užtikrinamas tinkamas šviesos srautas per filtrus ir stabilūs rezultatai. Tai svarbu norint gauti tikslų spalvos atpažinimą, nes per didelis atstumas gali iškraipyti matavimus.

3. Kaip prijungti šį spalvų aptikimo modulį?

Modulis veikia nuo 3 iki 5 voltų nuolatinės srovės. Valdymui naudojami įėjimai S0-S3, o išėjimo signalas paimamas iš OUT kontakto. S2 ir S3 įėjimai atsakingi už pasirinktą fotodiodų grupės tipą, leisdami matuoti konkrečios spalvos komponentą.

4. Ką reiškia skaitmeninis išėjimo signalas iš šio elemento?

Išvestis yra impulsų seka, kurios dažnis proporcingas aptiktos spalvos intensyvumui. Kiekviena iš keturių diodų grupių generuoja savo signalą. Mikrovaldiklio programa turi suskaičiuoti šiuos impulsus per tam tikrą laiką, kad nustatytų pagrindinių spalvų santykį ir nustatytų galutinį atspalvį.

5. Kodėl jutiklyje yra skirtingos fotodiodų grupės?

Šešiolika diodų filtruoja raudoną, žalią ir mėlyną šviesą, o likę veikia be filtro. Ši struktūra leidžia analizuoti pagrindines RGB spalvas, iš kurių sudaroma bet kuri kita. Be filtro grupė padeda kompensuoti bendro apšvietimo pokyčius, užtikrindama patikimesnius spalvų nustatymo rezultatus.
